模數式橋梁伸縮縫裝置

模數式橋梁伸縮縫裝置的分類

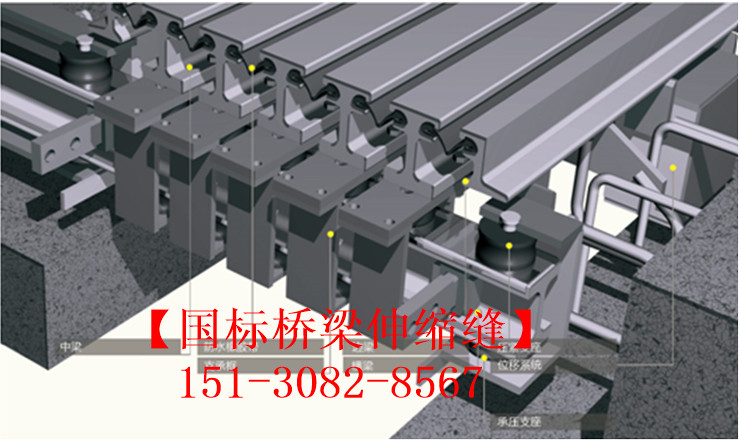

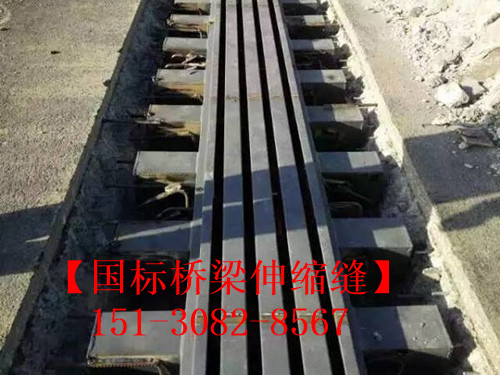

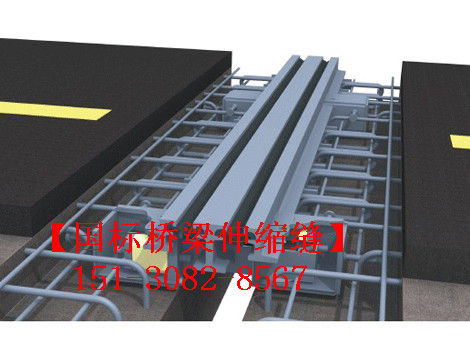

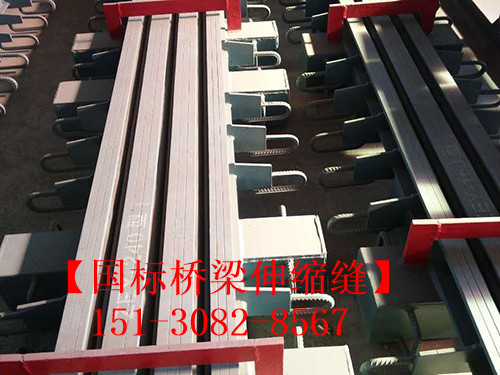

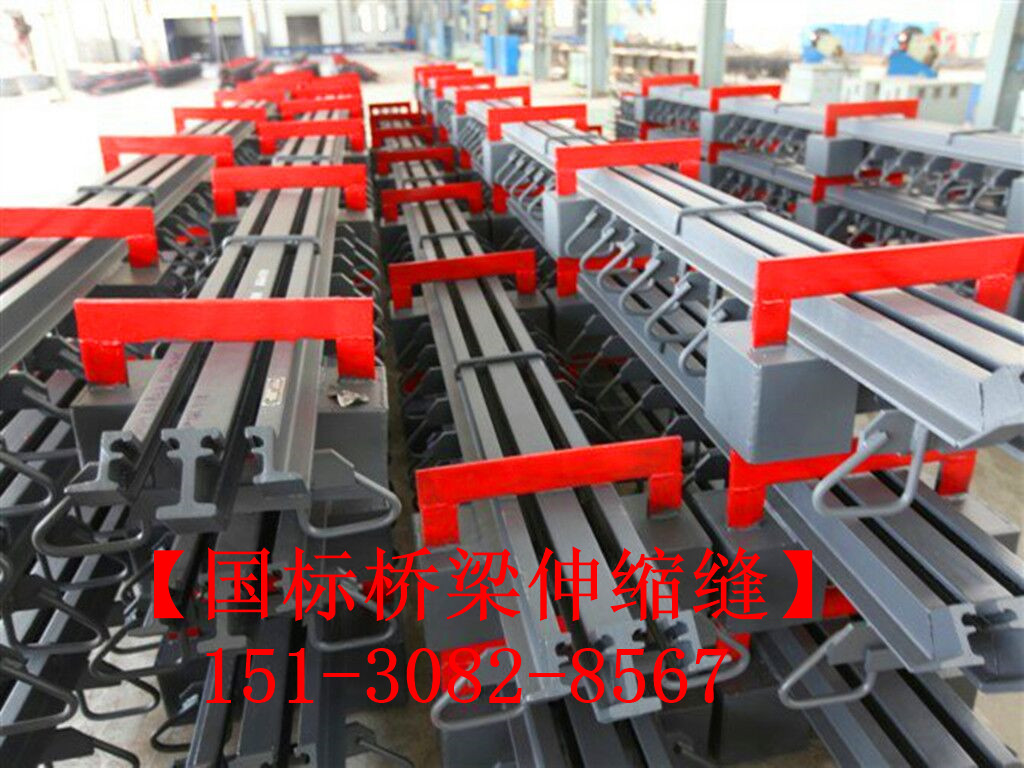

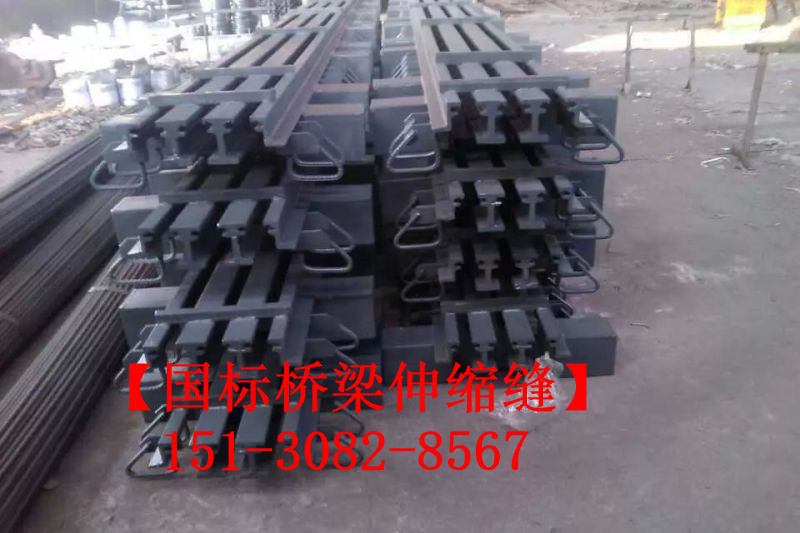

模數式橋梁伸縮縫型號有：GQF-C型、GQF-Z型、GQF-L型、GQF-F型、GQF-MZL型,全都是采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫產品。其中GQF-C型、GQF-Z型、GQF-L型、GQF-F型橋梁伸縮縫適用于伸縮量80mm以下的的橋梁接縫, GQF-MZL型橋梁伸縮縫型是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮縫裝置,適用于伸縮量80mm-1200mm的大中跨度橋梁.
模數式橋梁伸縮縫裝置代號:
橋梁伸縮縫代號表示方法與中華人民共和*交通行業標準表示方法相*致.以GQF-C60、GQF-F80、GQF-MZL480、GQF-C60(NR)、GQF-F80(CR)型橋梁伸縮縫為例，其中GQF為交通行業標準規定的橋梁伸縮縫裝置代號.型式代號:-MZL表示模數式、直梁連桿鏈條型:(C、Z、F、L、)表示異型鋼材的形狀.數字表示伸縮裝置位移量:0-1200mm
NR和CR表示橡膠種類:NR表示天然橡膠、CR表示氯丁橡膠
模數式橋梁伸縮縫裝置所用膠料適用范圍:
1、采用氯丁橡膠(CR)的伸縮縫裝置適用于溫度為-25－+60地區
2、采用天然橡膠(NR)的伸縮縫裝置適用于溫度為-40－+60地區
模數式橋梁伸縮縫裝置設計制造:
1、橋梁伸縮縫的設計載荷:采用JTJ01-88(1995)《公路工程技術標準》規定的汽車超20*荷載進行設計.
2、橋梁伸縮縫使用的異型鋼材為16Mn橋梁專用鋼材,鋼材抗拉強度應不低于480Mpa.
3、在橋梁伸縮縫裝置中結構中支承橫梁使用16Mn橋梁專用鋼材或45號鋼,其容許彎曲能力不低于210Mpa.
4、橋梁伸縮縫的配件鋼材可使用與低于Q235強度鋼材.

伸縮縫病害

伸縮縫病害是指隨著交通量的增加和汽車載重量的增大，橋面伸縮縫由于設置在梁端構造薄弱部位，直接承受車輪荷載的反復沖擊作用，而且長期暴露在大自然中，所處環境比較惡劣，因材料的磨損和疲勞，以及混凝土面板或梁的結合強度不夠，是橋梁結構*易產生病害，遭到破壞而又較難修復的部位。

伸縮縫病害產生的主要原因
1設計方面的原因：
1.1設計時梁端部未能慎重考慮，在反復荷載作用下，梁端破損引起伸縮裝置失靈。有些橋梁結構，橋面板端部剛度不足，當橋面板受到汽車荷載作用時，因翼板較薄，橫向聯系較弱，導致橋面板反復變形過大；
1.2伸縮量計算不準確，沒有考慮到伸縮裝置安裝時的實際溫度對伸縮裝置的影響，伸縮裝置本身無法或很難調整初始位移量，選型不當，采用過小的伸縮間距，導致伸縮裝置破損；
1.3*些設計是將伸縮裝置的錨固件置于橋面鋪裝層中，與主梁（板）連接的部分很少，而且力的分布不容易傳遞，微小的變形可能演變成大的位移，*終導致砼粘結力的失效；
1.4使用粘結或橡膠材料等制造的新型伸縮裝置，材料和結構選擇不當，防水、排水設施不完善，造成錨固件受腐蝕，梁端和支座侵蝕嚴重；
1.5設計上未嚴格規定伸縮裝置兩側的后澆砼和鋪裝層材料的選擇、配合比、密實度和強度，產生不同程度的破壞，致使伸縮裝置營運質量下降。
2施工方面的原因
2.1對橋梁伸縮裝置施工工藝重視不夠，未能嚴格掌握施工工藝和標準，并按安裝程序及有關操作要求施工，致使伸縮裝置不能正常工作
2.2伸縮裝置兩側水泥砼和瀝青砼鋪裝層結合不好，碾壓不密實，容易產生開裂、脫落。加上剛?cè)嵯嘟?，容易產生臺階，*終引起伸縮裝置的破壞；
2.3后澆砼（或其他填充料）澆注不密實，時常出現蜂窩、空洞等，達不到設計的強度要求，難以承受車輛荷載的強烈沖擊。有時提前開放交通，致使過渡段的錨固混凝土產生早期損傷，從而導致伸縮縫營運環境下降；

3養護不周及外界的影響
3.1 原有橋梁鋪裝層逐漸老化，得不到及時經常的維修，因此破壞不斷擴展；
3.2落入伸縮裝置的砂土、雜物未能及時認真地清掃，使原設計的伸縮量不能保證；
3.3 車輛荷載增大，交通量增加，車輛的沖擊作用也隨之明顯變大。橋梁超載情況不能得到有效控制，超載車輛自行 上橋，對橋梁伸縮裝置的有效使用和耐久性帶來嚴重威脅；
3.4地震等其他惡劣氣候條件的影響。
