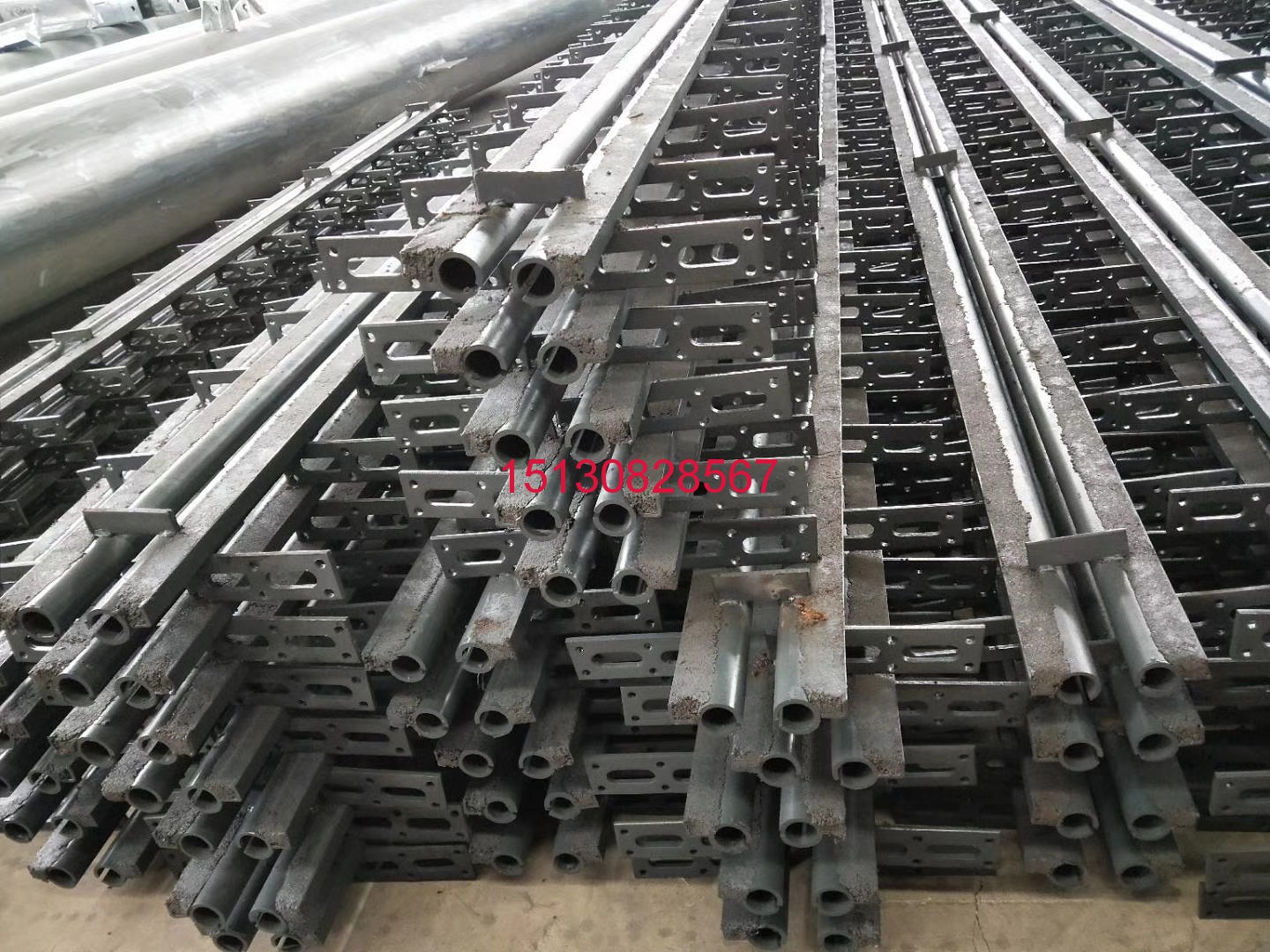

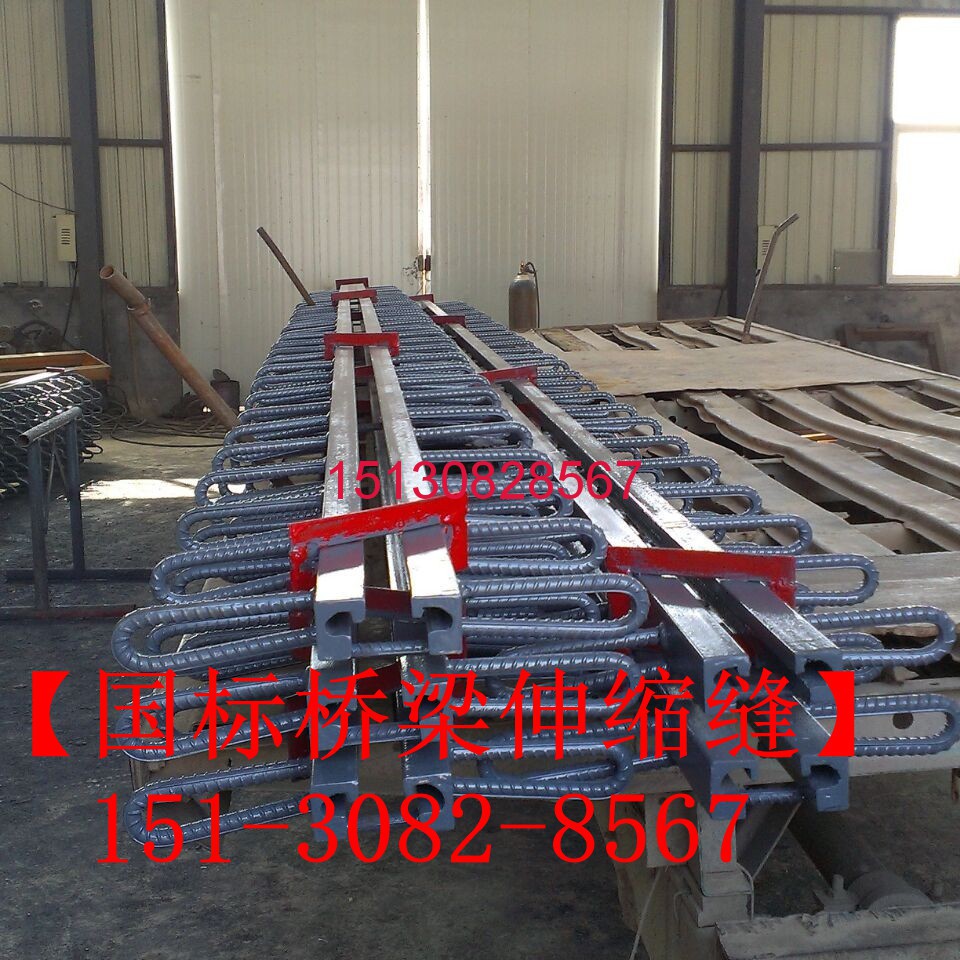

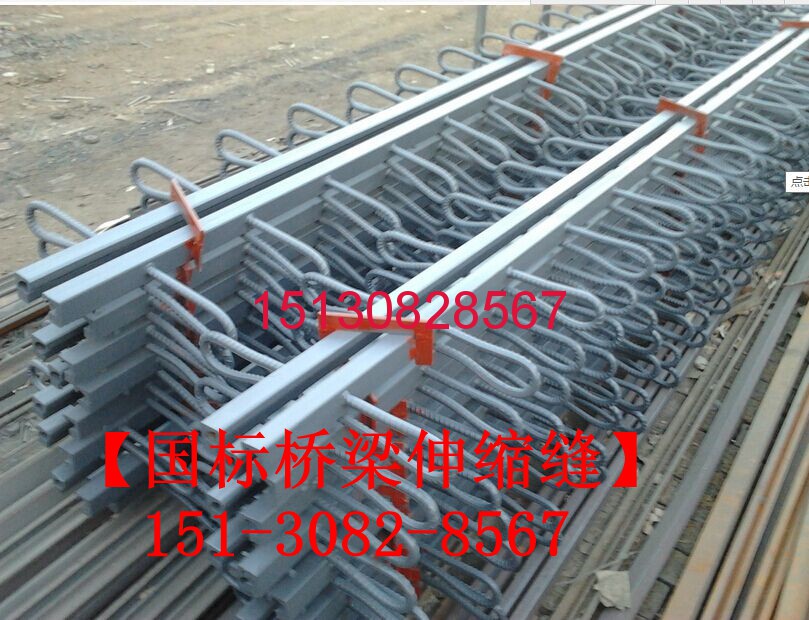

GYZF4325*88四氟板式支座 60型單縫式異性鋼伸縮縫151-3082-8567

GYZF4325*88四氟板式支座還應在四氟板上涂粘合劑首先進行橡膠原材料加工，經過膠料配合、煉膠、成型裁片、膠料快檢，與其同步進行的鋼板沖制、 噴砂處理、涂粘合劑，如果為四氟板式支座還應在四氟板上涂粘合劑，然后進行成品硫化、修整、出廠檢驗，*后包裝入庫。 塔子壩2在鉆探索達深度范圍內地層主要以沖洪積物圓礫層為主，勘探查明在鉆探所達深度范圍內其巖性特征分述如下： ①層填土：雜色，松散，稍濕，主要以建筑垃圾及粉質粘土為主，包含碎石、塊石及植物根系，該層厚度1.30～3.20m。 ②層圓礫：*配較差、顆粒排列雜亂，顆粒磨圓度較好，大多亞圓及橢圓狀，母巖成份主要以板巖，灰?guī)r為主、中密狀，含塊石和漂石，顆?？障犊臻g由細砂土 充填，充填程度稍密，本次勘探揭示該層*大厚度為31.0m（未揭穿）。根據《巖土工程勘察規范》（ GB50021-2001）規定，判定該場地環境類型為Ⅲ類，根據《公路工程地質勘查規范》（JTJ064-98）進行評價

綜合分析上述指標，地下水對混凝土和混凝土中的鋼筋均為微腐蝕性，場地土對混凝土和混 凝土中的鋼筋均為微腐蝕性。經野外收集的地質資料及原位測試綜合室內土工試驗分析結果，對場地內的各主要土層做出如下評價：① 、填土：不宜作為橋臺基礎持力層；② 、圓礫：力學強度較高，力學性質較均勻，可作為橋臺基礎持力層。 ③、板巖：力學強度較高，力學性質較均勻，是良好的橋臺基礎持力層。

主要材料1、混凝土：預應力砼小箱梁C50砼；橋墩、蓋梁、墩柱系梁、橋臺、臺背、側墻、牛腿、承臺、支座墊石、擋塊、人行道、臺后搭 C40砼；伸縮縫：60型異型鋼單縫式伸縮縫；鉆孔灌注樁為C30水下砼；混凝土墊層C15砼；混凝土質量 標準應符合《公路鋼筋混凝土及預應力混凝土橋涵設計規范》（JTG D62-2004）和《公路橋涵施工技術規范》（JTG/T F50-2011）的規定。2、砂、石：混凝土及砂石質量標準應符合《公路鋼筋混凝土及預應力混凝土橋涵設計規范》（JTG D62-2004）和《公路橋涵施工技術規范》（JTG/T F50-2011）的規定。 3、預應力筋及錨具：采用高強度低松弛鋼絞線Фs15.2，抗拉標準強度fpk=1860Mpa,抗拉 設計強度fpd=1260Mpa，質量標準符合《預應力混凝土用鋼絞線》（GB/T5224-2003），預應力錨固體 系采用成套定型系列錨具，質量標準符合《預應力筋錨具、夾具和連接器》（GB/T14370-2007）。預 應力筋管道采用真空灌漿技術，管道采用高密度聚乙烯塑料波紋管，其質量標準《預應力混凝土橋梁用塑料波紋管》（JT529-2004）的規定。 普通鋼筋：結構鋼筋采用HPB300*鋼和HRB400及鋼筋。 5、鋼材：支座鋼板、鋼護筒采用Q235B鋼，其 質量標準符合《碳素結構鋼》（GB/T700-2006）的規定。

鋼材焊接采用符合要求的焊條或焊絲。 其他材料：伸縮縫采用單縫式異性鋼伸縮縫，伸縮量為60mm，其材料性能及安裝要求符合《公路橋梁、伸 縮縫裝置》JT/T327-2004的規定，不允許使用再生膠或粉碎的硫化橡膠。 橋面鋪裝：細粒式改性瀝青砼（AC-13C）、中粒式瀝青砼（AC-20C）， 瀝青砼技術指標與道路工程路面結構的瀝青材料技術指標相同。 8、防水層：橋梁結構頂板頂面涂裝1.5mm厚聚氨酯防水涂膜，質量標準符合《《道橋用防水涂料》JC/T-975-2005。 9、支座：板式橡膠支座，質量標準應符合《公路橋梁板式橡膠支座》（JT/T4-2004）四、總體設計： 1、橋梁橫斷 面布置：2.74（人行道）+7.25（車行道）+1.2m（錨索區）+7.25（車行道）+2.74（人行道）=21.0m。 2、橋跨布置和結構形式：4×27.5m預制預應力簡支小箱梁結構，橋面連續。 3、預制預應力小 箱梁：主梁為預制結構，待小箱梁吊裝完畢后，現澆濕接縫和現澆層把橋面連成整體，單幅橋21.0m， 橋?qū)挋M向由6片梁構成，高1.6m，梁寬2.4m，小箱梁跨中頂板厚0.18m，側墻、底板厚度0.20m，支點處 小箱梁頂板厚0.18m，側墻、頂板厚度0.27m。橋面現澆層厚0.1m。4、蓋梁：橋墩蓋梁均為矩形截面 ：尺寸為1.6m（高）×1.8m（寬），塔子壩2號橋蓋梁與道路**線斜交角為67度。5、支座：支座 采用板式橡膠支座，伸縮縫處支座采用GYZFФ300×65，其余采用GYZФ300×63。6、橋臺：橋臺為 直壁式現澆鋼筋砼橋臺，臺身高約為6～8m，雙排樁基礎，采用鉆孔灌注樁，樁徑為1.2m。橋臺后設置 搭板，采用半埋整體式。搭板的寬度與橋面行車道寬度相同。7、承臺：承臺高1.5m，所有承臺底均設置厚度為10cm的C15素混凝土墊層。

樁基：樁基采用鉆孔灌注樁，直徑有120、150兩種，單樁承載力分別為2500KN、6000KN。五、橋梁抗震設計：1、采 用加密箍筋的方式加強柱頂和樁頂?shù)目辜裟芰Γ?2、在樁基與橋臺、樁基-承臺-墩柱等各連續部位均加強配筋，確保構件的整體性和延性。 3、橋臺和伸縮縫墩的頂面均設足夠的縱向?qū)挾龋苑乐沟卣鹱饔孟驴v向落梁。另外在橋臺、橋墩和上部結構之間設置鋼筋混凝土橫向擋塊，防止地震作用下 橫向位移過大引起落梁。 4、加強橋梁支座的錨固構造，同時在橋臺背墻與梁端間設置橡膠墊塊，以緩和水平地震荷載的沖擊。 5、加強GYZF4325*88四氟板式支座還應在四氟板上涂粘合劑施工接縫的構造，確保強度，要求墩柱在施工縫位置增加連 接鋼筋確保強度的連續性。四氟滑板式支座除具有普通板式橡膠支座的豎向剛度與彈性變形，且能承 受垂直荷載及適應梁端轉動外，利用聚四氟乙烯板與不銹鋼板間的低摩擦系數（μf≤0.08）可使橋梁 上部構造水平位移不受限制?？缍取?0米的大跨度橋梁、簡支梁連續板橋和多跨連續梁橋可作活動支 座使用；連續梁頂推、T型梁橫移和大型設備滑移可作滑塊使用。

板式橡膠支座分為普通板式橡膠支座和聚四氟乙烯滑板式橡膠支座兩種，在位移量不大的情況 下，可全部采用普通板式支座，靠支座剪切變形實現梁體變位。當梁體溫度位移較大時，需采用普通 板式支座+四氟滑板式支座，此時，普通板式支座可視為固定支座，四氟滑板式支座可視為活動支座。希望對你有用。 四氟滑板橡膠支座和板式橡膠支座都屬于板式橡膠支座,兩者區別簡單的可以 這樣說，四氟滑板橡膠支座為活動板式橡膠支座，板式橡膠支座（其實應叫普通板式橡膠支座）可以 看作是固定板式橡膠支座了，兩者配合，可滿足梁體的轉動和位移。對小跨度簡支梁，因縱向位移小，

這時，*般不需要四氟滑板橡膠支座，普通板式橡膠支座剪切位移就可滿足要求；對較大跨度梁 ，則需要兩種支座配合使用了。 可以利用四氟滑板加硅脂加不銹鋼板做到滑動阻力*小，板式橡膠支座不能作為滑動支座 簡單來說就是四氟滑板橡膠支座可以滑動，板式橡膠支座不能滑動 GYZF4325*88四氟板式支座還應在四氟板上涂粘合劑的安裝與普遍板式支座有哪些區別： 四氟矩形橡膠支座的安裝方法與普遍板式支座基本相同，由于 四氟板式支座的上下鋼板與橋梁的連接。 a、為保證四氟滑板支座更換方便，將梁底預埋鋼板與橡膠支座鋼板分開用螺栓或焊接連接。

為防止四氟滑板支座滑出不銹鋼板以外，在支座上鋼板處刻槽 將不銹鋼板錨于槽中，以增加抗震性能。在橡膠支座下鋼板安放支座位置處要扣5mm深度刻槽，將支座 置于槽口，以增加支座抗滑承載力。⑵、上下鋼板同梁底、支承墊石用環氧樹脂砂漿粘結，可采用如 下配比（按重量份）環氧樹脂6101：100；苯二甲酸二丁脂：12；乙二胺：8~10（或三乙烯四胺： 14~15）；水泥或石灰粉或細砂：250~300，因乙二胺在夏季固化過快，建議夏季用三乙烯四胺，春冬 季用乙二胺。⑶、四氟支座必須設置防塵罩，防塵罩用5mm厚橡膠片或尼龍纖維布制成，四周用不銹鋼壓條和不銹鋼螺絲釘固定。 四氟圓形橡膠支座的安裝：⑴、四氟圓形橡膠支座有多向活動和單向活動之分

多向活動支座上下鋼板應根據實際需要做成方形或圓形均可，下鋼板放置支座處就扣5mm深度凹槽以放置支座。⑵、單向活動橡膠支座順橋向位移量與多向 活動支座相同，橫橋向位移量為順橋向位移量十分之*，所以當橫橋向位移量不大時，可選擇單向活動支座。 四氟滑板支座的安裝施工方法與普通板式支座基本相同，但應注意下列事項：⑴、四氟板 式支座系作活動支座用，應同普通板式支座配套使用。⑵、安裝四氟支座必須精心細致，支座按設計 支承**準確就位。梁底鋼板與支承墊石（或鋼板）頂面盡可能保持平行和平整。同*支座上下面全 部密貼；同*片梁的各個支座應置于同*平面上，避免支座的偏心受壓、不均勻支承與個別脫空的現 象。⑶、四氟支座安裝后若發現問題需要調整時，可頂起梁端，在四氟支座底面與支承墊石（或鋼板 ）之間鋪涂*層環氧樹脂砂漿來調節。⑷、當梁體有縱向坡度時，可將上鋼板加工成相應坡度的楔形 來調節，使四氟支座同不銹鋼板的接觸面保持水平。⑸、支座四氟面的儲油凹槽坑內，安裝時尖涂刷 充滿不會發揮的“295-3硅脂”作潤滑劑，以降低摩擦系數。⑹、

與四氟板接觸的不銹鋼板表面不允許有損傷，拉毛現象；以免增大摩阻系數及損壞四氟板。⑺、落梁時，為防止梁與支座發生縱橫向滑移 ，宜用木制三角墊塊在梁體兩側加以定位，待落梁工作全部完畢后拆除。⑻、為防止梁（上部構造） 的橫向移動，在支座或上部構造兩側需設防滑擋塊。⑼、支座與不銹鋼板位置要視安裝時溫度而定， 若不銹鋼板有足夠長度，則任何季節可按不銹鋼板**安附屬結構1、橋面防水劑鋪裝：在橋面鋪裝 與結構頂面之間需設置前面防水層，采用1.6mm厚聚氨酯防水涂料，涂料性能滿足《城市橋梁橋面防水 工程技術規程》CJJ139-2010的要求?，F(xiàn)澆箱梁、防水層直接鋪設在箱梁頂板上，預制小箱梁，防水層 鋪設在混凝土現澆層上。橋面鋪裝采用雙面層瀝青砼，鋪設在防水層之上，總厚度為10cm，上面層采 用4cm細粒式改性瀝青砼（AC-13C），下面層采用6cm中粒式 瀝青（AC-20C）。

橋面排水：在橋面上除設置縱橫坡排水外，在各軸橋面低側橋人行道外側設置橫向排水管排入江面。排水管采用UPVC管材。 3、伸縮縫：根據工程場區氣溫，結合橋梁分跨情況，在每聯梁之間以及在梁端與橋臺背墻之間的橋面設置橫向的伸縮縫，伸縮縫與橋面連接必須牢固。在 設置伸縮縫處，橋梁護欄與橋面鋪裝均要斷開。本工程采用單縫式異型鋼伸縮縫，伸縮量為50mm。4 、人行道：橋上人行道采用架空設計以便管線通過。人行道下橋面防水層加鋪2cm厚砂漿保護層。人行 道鋪裝同道路地面道路鋪裝，采用2cm厚素色砼方磚。

安裝更換抗震盆式橡膠橡膠支座施工單位在安裝抗震盆式橡膠橡膠支座時，要將支墊石安裝設置為了保證抗震橡膠支座的施工質量， 以及調整、觀察和更換橡膠支座的方便，不管是采用現澆梁法還是預制梁法施工，不管安裝何種類型盆式 橡膠橡膠支座，在墩臺頂設置支在墊石都是必需的,這主要有兩個方面的要求:

關于抗震橡膠支座支承墊石的平面大小應能承受上部構造荷載為宜，*般長度和寬度都比盆式橡膠支座的下鋼板大250mm以上。墊石高 度應大于65mm，以保證從到墩臺頂面有足夠的空間高度，用來安放千斤頂，供橡膠支座調換時使用。墊石四周做成坡面，以防積水 *定有堅固的鋼筋網安裝在支承墊石內，豎向鋼筋應與墩臺內鋼時接牢 固。澆筑墊石用的水泥標號不低于C40號，墊石混凝土頂面預先用水平尺校準，力求平整而清潔。3 、對于抗震型盆式橡膠橡膠支座驗收是按中華人民共和*交通部行業標準要求進行驗收。橡膠支座各部件如鋼 件、橡膠、聚四氟乙烯板、更換抗震盆式橡膠橡膠支座不銹鋼滑板等其材質必須符合標準要求。

橡膠支座外觀質量和部件之間的配合公差應符合標準和設計圖紙要求，尤其應注意聚四氟乙板與中間鋼板凹槽、密封圈與盆環及橡膠板與 鋼盆之間的配合公差，還應對不銹鋼滑板和聚四氟乙烯滑板的外觀質量進行檢查，并根據廠方裝箱清單對配件如地腳螺栓、底柱、墊圈等進行驗收。 四氟矩形橡膠橡膠支座的安裝：⑴、四氟橡膠支座上下鋼板與橋梁的連接。

更換抗震盆式橡膠橡膠支座為保證四氟滑板橡膠支座更換方便，將梁底預埋鋼板與橡膠支座鋼板分開用螺栓或焊接連接。 b、為防止四氟滑板橡膠支座滑出不銹鋼板以外，在橡膠支座上鋼板處刻槽將不銹鋼板錨于槽中，以增加抗震性能。 c、在橡膠支座下鋼板安放橡膠支座位置處要扣5mm深度刻槽，將橡膠支座置于槽口，以增加橡膠支座抗滑承載力。 ⑵、上下鋼板同梁底、支承墊石用環氧樹脂砂漿粘結，可采用如下配比（按重量份）環氧 樹脂6101：100；苯二甲酸二丁脂：12；乙二胺：8-10（或三乙烯四胺：14-15）；水泥或石灰粉或細 砂：250~300，因乙二胺在夏季固化過快，建議夏季用三乙烯四胺，春冬季用乙二胺。⑶、四氟橡膠支座 必須設置防塵罩，防塵罩用5mm厚橡膠片或尼龍纖維布制成，四周用不銹鋼壓條和不銹鋼螺絲釘固定。

四氟圓形橡膠橡膠支座的安裝：

⑴、 四氟圓形橡膠橡膠支座有多向活動和單向活動之分，多向活動橡膠支座上 下鋼板應根據實際需要做成方形或圓形均可，下鋼板放置橡膠支座處就扣5mm深度凹槽以放置橡膠支座。⑵、 單向活動更換抗震盆式橡膠橡膠支座順橋向位移量與多向活動橡膠支座相同，橫橋向位移量為順橋向位移量十分之*，所以當橫 橋向位移量不大時，可選擇單向活動橡膠支座。四氟滑板橡膠支座的安裝施工方法與普通板式橡膠支座基本相同 ，但應四氟板式橡膠支座系作活動橡膠支座用，應同普通板式橡膠支座配套使用。⑵、 安裝四氟橡膠支座必須精心細 致，橡膠支座按設計支承**準確就位。梁底鋼板與支承墊石（或鋼板）頂面盡可能保持平行和平整。

同*橡膠支座上下面全部密貼；同*片梁的各個普通板式橡膠支座應置于同*平面上，避免橡膠支座的偏心受壓、不均勻支承 與個別脫空的現象。⑶、 四氟橡膠支座安裝后若發現問題需要調整時，可頂起梁端，在四氟橡膠支座底面與 支承墊石（或鋼板）之間鋪涂*層環氧樹脂砂漿來調節。⑷、 當梁體有縱向坡度時，可將上鋼板加 工成相應坡度的楔形來調節，使四氟橡膠支座同不銹鋼板的接觸面保持水平。

橡膠支座四氟面的儲油凹槽坑內，安裝時尖涂刷充滿不會發揮的“295-3硅脂”作潤滑劑，以降低摩擦系數。⑹、 與四氟板 接觸的不銹鋼板表面不允許有損傷，拉毛現象；以免增大摩阻系數及損壞四氟板。⑺、 落梁時，為 防止梁與橡膠支座發生縱橫向滑移，宜用木制三角墊塊在梁體兩側加以定位，待落梁工作全部完畢后拆除。

為防止梁（上部構造）的橫向移動，在橡膠支座或上部構造兩側需設防滑擋塊。⑼、 橡膠支座與 不銹鋼板位置要視安裝時溫度而定，若不銹鋼板有足夠長度，則任何季節可按不銹鋼板**安置。對 于橡膠支座整體力學性能試驗可按標準規定方法進行。檢測項目包括橡膠支座豎向壓縮變形和盆環徑向變形。 標準要求在設計荷載作用下橡膠支座豎向壓縮變形不得大于橡膠支座總高的2%，盆環上口徑向變形不得大于盆環外徑的0.5‰ ，橡膠支座殘余變形不得超過總變形量的5%。測試實體橡膠支座摩阻系數選用橡膠支座承載力不大于2MN的活動橡膠支座或試件代替。 板式橡膠橡膠支座墊石需要承受其上梁板及相應荷載的作用。因此，板式 橡膠橡膠支座墊石的強度將直接影響到其承受荷載的能力。如果橡膠支座墊石的強度個符合設計的要求，全導 致粱板架設后，在相應荷載的作用下，橡膠支座墊石被壓裂破壞，從而引起橋梁亡部構造的下沉。這樣會影響到整個橋梁結構的受力情況，存在質量隱患。

而板式橡膠橡膠支座墊石的標高和平整度則會影響到其上部梁板架設的標高。如果GYZ橡膠支座墊石的標高和平整度不符合設計規范的要求，會導致其上部梁板的標高不符合設計要求，從而影響到整個橋面的標高和結構受力形式，同時使橋面鋪裝施工造成困難。而板式橡膠橡膠支座墊石的平面位置、錨栓和防震錨塊的施工質量，都會影響到其上部梁板架設的位量。

如果這些部位的施工不滿足設計規范的安求，都會導致其上梁板的平面位置不符合設計要求從而影響整個橋面梁板的架設。 板式橡膠橡膠支座安裝時候墊石的作用至關重要，所以要保持跟設計*樣。 板式橡膠橡膠支座主要適用于公路橋梁、鐵路橋梁、城市立交橋。主要功能是將上部的反力可靠地傳遞給 墩臺，并同時能完成梁體結構由于制動力、溫度、混凝土的收縮徐變及荷載作用等引起的水平位移及梁端的轉動。 該產品允許水平力為豎向的10％，允許轉角不小于40“，摩擦系數0.04－0.06，活 動橡膠支座水平位移量50mm－250mm，分5*。荷載等*100KN－15000KN。

GYZ325*77四氟板式支座必須精心細致。橡膠支座應接設計支承**準確就位。 梁底鋼板與支承墊石(或下鋼板)頂面盡可能何持平行和平整，同支座上下面全部密貼；同*片梁的各個支座平于同*平面上，避免支座的偏心受壓，不均勻支承與個別脫空的現像。具體安裝方法可參照或2進行。 .2四氟支座安裝后若發現問題需要高速時，可頂起梁端，在四氟支座底面與支座墊石(或下鋼板)之間，鋪*層環氧樹脂砂漿來調節。 GYZ325*77四氟板式支座四氟面的儲油的凹坑內，安裝時應涂刷充滿不會揮發的“520硅脂”作潤滑劑，以降低摩擦系數。

GYZ325*77四氟板式支座與四氟板按角的不銹鋼表面不允許有損傷拉毛現像，以免增大摩陰系數及損壞四氟板。 .6落梁時，為防止梁與支座發生縱橫向滑移，宜用木制三角墊塊在梁體兩側加以定位，待落梁工作任部完畢后拆除(圖 -4) GYZ325*77四氟板式支座為了防止梁體(上部構造)的橫向滑動，在支座或上部構造兩側設防滑擋塊(圖-5) GYZ325*77四氟板式支座與不銹鋼的位置要視安裝時溫度而定(圖-6)，若不銹負有足夠的長度，則任何季按春秋季節支座距不銹鋼**安置。分類名稱：有斜坡的圓形板式橡膠支座-圓坡支座(設計代號YT)；有斜坡的球冠形板式橡膠支座-球坡支座(設計代號YPQ)；

有斜坡的矩形板式橡膠支座-矩形斜坡支座(設計代號JP)。注：以上三種斜坡的支座統稱為坡度橡膠支座。B通常適用于四種坡度和設計代號2%的坡度設計代號為“A”4%的坡度設計代號為“B” 6%的坡度設計代號為“C”8%的坡度設計代號為“D”。

當同*片梁需兩個或四個GYZ325*66板式橡膠支座時，為方便找平，可以在支承墊石和支座之間鋪*層水泥砂漿，讓GYZ325*66板式橡膠支座 在橋梁體的壓力下自動找平。 在澆注梁體前，在支座上放置*塊比支座平面稍大的支承鋼 板， 鋼板上焊接錨固鋼筋與梁體連接，并把支承鋼板視作澆梁模板的 *部分進行澆注，按以上方法進行，可以使支座與梁底鋼板及墊石頂面全部密貼。 公路橋梁板式橡膠支座(GJZGJZF4GYZGYZF4)技術要求。 見表 GJZGJZF4GYZGYZF4支座物理性能表 安裝好預制梁橡膠支座的關鍵在于保證梁底在墊石頂面的平行平整，使其和支座上下表面全部密貼，不得出現偏壓脫空和不均勻支承受力現象。 橡膠支座施工程序如下： 處理好支撐墊石，使支撐墊石標高*致。 預制梁與GYZ325*66板式橡膠支座接觸的底面要保持水平和平整。當有蜂窩漿和傾斜度時，要預先用水泥砂漿搗實整平。 GYZ325*66板式橡膠支座的正確就位 先使支座和支承墊石按設計要求準確就位。

架梁落梁時，T型梁的縱軸線要與支座**線重合；板梁箱梁的縱軸線與支座**線相平行。為落梁準確，在架第*跨板梁或 箱梁時，可在梁底劃好二個支座的十字位置**，在梁的端立面上標出兩個支座的位置**線的鉛直 線，落梁時使之與墩臺上的位置**線相重合。以后數跨可依照第*跨梁為基準進行。架梁落梁時要平穩，防止壓偏或產生初始剪切變形。 5安裝T型梁時，若支座比梁筋底寬，則應在支座與梁筋底之間加設比支座大的鋼筋混凝土墊塊或厚鋼板做過渡層，以免支座局 部受壓，而形成應力集中。鋼筋砼墊塊或厚鋼板要用環氧樹脂砂漿和梁筋底貼合粘結。 6落梁后，*般情況下支座頂面與梁面保持水 平。預應力簡支梁，其支座頂面可稍后傾；非預應力 梁其支座頂面可略微前傾，但傾斜角度不得超過5"。

橡膠支座按裝時的調整橡膠支座安裝后，若發現下述情況，應及時調整： A個別GYZ325*66板式橡膠支座落空，出現不均勻受力 B支座發生較大的初始剪切變形橡膠支座 偏壓嚴重，局部受壓，側面鼓出異常，而局部落空調整方法*般可用千斤頂頂起梁端，在支座 上下表面鋪涂*層水泥砂漿(或環氧樹脂砂漿)。再次落梁，在重力作用下支座上下表面相互平行且同 梁底，墩臺頂面全部密貼；同時使*片染兩端的支座處于同*平面內，梁的縱向傾斜度應加以控制，以支座不產生時顯初始剪切變形為佳。 GYZ325*66板式橡膠支座安裝注意事項 矩形支座短邊應與順橋 方向平行安置，以利于梁端轉動。若需長邊平行于順橋向時，需通過轉角驗算。GYZ325*66板式橡膠支座具有各 向同性。安裝無需考慮方向性，只需將支座圓心同設計位置**點相重合即可。為防止在離心力下梁體橫向移 動，可安裝橫向擋塊。 使用普通板式橡膠支座*般設有固定端與活動端。使用等高支座時，水平位移由同*片梁的兩端橡膠支座的剪切變形共同實現。也可用厚度較小的橡膠支座支座。

橡膠支座安裝以春秋季節*佳。若預計不可能在春秋季節安裝，則設計選用橡膠支座時可適當增加高度，使其在極端高低溫時，上部 構造的*大位移量△L靠橡膠支座的單方向剪切變形來實現。即：△L≥0.5h0且滿足h0≤0.2a，其中h0 -支座橡膠層總厚度，GYZ325*66板式橡膠支座短邊尺寸。 同時若支座增加所需高度不能滿足h0≤0.2a時，則應采用四氟板式支座。 這樣可在任何氣溫下安裝支座，并使*大剪切變形能控制在允許范圍內，而無需用特 殊手段施工。注：由于四氫彈板式橡膠支座的四氟板面朝上布置，有利于支座的使用壽命，所以我公 司推薦當有縱坡或有綜合坡的橋梁選用的四氟板式橡膠支座時，*好采用楔形梁底鋼板加以調整。如圖2-6c所示。

四氟板式橡膠支座的安裝.四氟板式橡膠支座的構造及連接四氟板式橡膠支座的整 體結構有“封閉型”與“簡易型”兩種，對城市橋梁及紫外線輻射空氣污染與粉塵嚴重的地區，選用 封閉型，其它場合要采用簡易型當梁體有縱向坡度或綜合坡度時，可按下列幾種方法處理。在梁端 底面與支座這間安置楔形鋼板將支座擴墊石(梁端底面)制成斜坡狀(圖2-4)此種方法適用于坡度≤%的 橋.對于有縱向坡或綜合坡的橋梁采用坡型板式橡膠支座，早年法*CIPEC公司就已提出，并得到了廣 泛的應用。我*交通部公路規劃設計院*九領先八年七月出版的“板式橡膠支座”*書中又做了大量 的闡述，隨著坡型支座應用范圍的不斷擴大，我*工程技術人員逐步規范了其名稱和基準尺寸的標注方法。

四氟支座上下鋼板與橋梁結構的連接 ..封閉型四氟支座下鋼板的連接可在墩體支承墊石上 預留相應凹坑，架梁時下鋼板用環氧樹脂砂漿粘于凹坑內，或在支承墊石上預埋錨固螺栓，架梁果先將下鋼板固定 ..2四氟支座上鋼板的連接 現澆梁施工，可按.4采用上鋼板焊錨固鋼盤，就地澆注時同梁體連接(圖 -)預制梁施式，上鋼板用環氧樹脂砂漿與梁底粘接或錨固螺栓連接。

GYZ300*66公路橋梁板式橡膠支座安裝.GYZ300*66板式支座價格除參照*內外有關標準新版本外，還將JT 2—90的有關內容作為附錄納入本標準。板式橡膠支座的主要功能是將上部結構的反力可告地似遞給墩臺，并同時能完成梁體結構所需要的變形( 水平位移及轉解)。板式橡膠支座在垂直方向具有足夠的剛度，從而何證了在*大豎向荷載作用下，支 座產生較小的變形；橡膠支座在水平方向具有*定的柔性，能夠適應梁體由于制動力溫度混凝土的收 縮徐變及荷載作用等引起的水平位移；GYZ300*66公路橋梁板式橡膠支座安裝.GYZ300*66板式支座價格同時橡膠支座還適應梁端的轉動。 *公路橋梁板式橡膠支座公路橋梁板式橡膠支座構造特點及性能。
