中*集團板式、盆式、球型橡膠支座的性能對比151-3082-8567

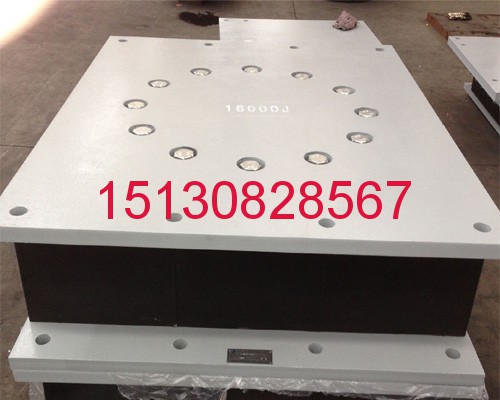

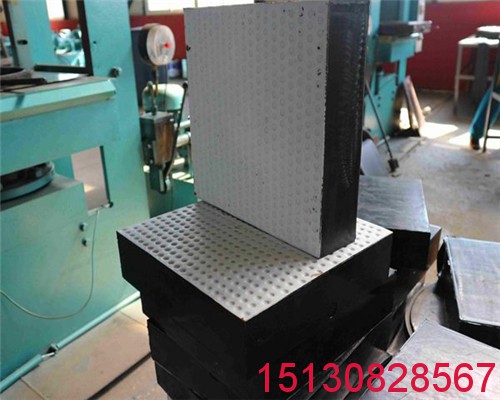

*產三種板式、盆式、球型橡膠支座的性能對比；在中*廣泛使用橋梁橡膠支座按照其結構可分三大類：*是板式橡膠橡膠支座；二是盆式橡膠支座；三是球型橡膠支座。無論哪種橡膠支座，在生產中均需要機械加工設備和橡膠加工設備。相對其它兩種橡膠支座，橡膠板式橡膠支座的產品質量要求略有不同，主要原因是橡膠板式橡膠支座在使用時會直接暴露在空氣中，這就要求其必須具有較高的防腐性和

耐老化性。對板式橡膠橡膠支座而言，現行的工藝與傳統的工藝無本質上的區別，只不過在工藝設備、配方及原材料使用等因素上有所改進。橡膠橡膠支座的生產均為高溫、高壓、硫化而成。交通部行業標準JT/－2004《公路橋梁板式橡膠橡膠支座》中對橡膠橡膠支座的技術要求、試驗方法、檢測規則以及施工安裝等質量指標提出了明確的規定。

我們發現板式橡膠橡膠支座結構高度低，其安裝的好壞將直接影響橡膠支座的應力狀態，對于橡膠支座的正常使用(不得移和脫落)及使用年限都有較大的影響。然而*般施工單位對橡膠支座的安裝質量不太重視，直接把橡膠支座放置于梁、墩之間，而對支承墊石不做任何處理，結果造成橡膠支座局部承壓，使橡膠支座在活載作用下發生轉動或脫落，有的橡膠支座應局部應力過大，使橡膠支座很快發生橡膠龜裂。為保證板式橡膠橡膠支座的正常工作，必須采取適當?shù)陌惭b措施，以保證梁體底面支承面的平整度及墩臺支承墊石頂面的水平度。通常有下列措施：(1)支承墊石頂面要求水平，新制橋墩臺的支承墊石面應用水平尺測量找平，舊墩臺支承墊石頂面應仔細校核，不平處用1:3于碩性水泥砂漿或環氧砂漿找乎，每塊墊石相對水平誤差不超過1mm，每片梁兩端墊石面誤差在3mm以內。

(2)為保證混凝土梁底面的平整度，可以在梁端設置8~10mm厚的梁底支承墊板，該板板面要求平整，平面誤差小于0.5mm，并在梁體饒注時精確測量支承板的位置及水平?；蛘咴诹后w澆注時，在梁端支承部位用鋼板，以保證梁端支承平面的平整。1、普通板式橡膠橡膠支座通常適用于橋梁跨度小于30m、位移量較小的公路橋梁使用。不同的平面形狀適用于不同的橋梁結構，曲線橋、斜交橋及圓柱墩橋用圓形橡膠橡膠支座,正交橋梁用矩形橡膠橡膠支座。

對于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁可以使用四氟板式橡膠橡膠支座。它還可用作連續梁頂推及T型梁橫移中的滑塊。矩形、圓形四氟板式橡膠橡膠支座的應用非別與矩形、圓形普通板式橡膠支座相同。 3、球冠圓板橡膠橡膠支座是在改進圓形板式橡膠橡膠支座的基礎上設計生產的。在橡膠支座的中間層橡膠和鋼板布置與圓形板式橡膠支座完全相同，不同之處在于橡膠支座頂面用純橡膠制成球形表面，球面**橡膠*大厚度為5－13mm，球面邊緣15mm，這種設計主要是為了以適應3％到4％縱橫坡下，梁與橡膠支座接觸面的**趨于圓形板式橡膠支座的**。梁端反力通過球面表面橡膠逐漸擴散傳至下面幾層鋼板和橡膠層。在橡膠橡膠支座底面加*圈直徑D=2.5mm的半圓形橡膠圓環，在橡膠支座受力時首先由底部圓環變形壓密，調節底面受力狀況，可以非常有效的改善或避免座體底面脫空現象的產生，使座體的底面受力均勻。

坡形橡膠支座產我公司于2000年研制的*種新型橡膠支座，它可以適應各種橋梁的縱橫坡。是在普通圓板橡膠支座的基礎上改制成*種楔狀坡形橡膠支座。斜坡的角度依據橋梁的縱橫坡而制造，大大方便了橋梁的設計與施工，并有效的解除了粱、橡膠支座、墩臺三者之間的脫空現象，與球冠圓板橡膠支座相比有不受橋梁縱橫坡角度限制的特點。在板式橡膠橡膠支座下設置30~50 mm的砂漿墊層，以保證橡膠橡膠支座與梁體及墩臺的緊密接觸。德*在使用板式橡膠橡膠支座時，明確規定：對于預制梁下鋪設板式橡膠橡膠支座時，必須在板式橡膠橡膠支座與墩臺之間設置無收縮砂漿墊層。由于對于預制梁，要使梁底支承面與墩臺頂面絕對平行是很難保證的，砂漿墊層可以使板式橡膠橡膠支座和梁體及橋墩臺面很好的密貼，保證橡膠支座的正常工作。上海鐵路局金華工務段采用*種工具式活動鋼模搗筑砂漿層，架梁時先待板式橡膠橡膠支座嵌固在該鋼模內，安放就位，然后落梁壓住鋼模，此時鋼模同時起臨時橡膠支座的作用，然后用1：2半干硬性水泥砂漿細致?lián)v制鋼模內支承墊石砂漿，開通線路，養護砂漿，到期后拆除活動鋼模?；顒愉撃＜吧皹獕|層構造。該方法圍設有*層現澆砂漿墊層，有利于梁底及墩臺的緊密接觸。

中小型公路橋梁板式橡膠支座大小規格的選購查看板式橡膠支座的安裝施工圖紙，主要注意板式橡膠支座的規格型號、高度、承載力等主要技術參數。四氟滑板橡膠支座還要注意預埋鋼板的尺寸和安裝位置及方向； b：選用板式橡膠支座時,支座的*大承力應與橋梁支點反力相吻合,其容許偏差范圍宜為±10%；對于彎、坡、斜、寬橋梁，宜選用圓形板式橡膠支座。 板式橡膠支座是公路中小型橋梁中比較常用的產品，它分為普通板式橡膠支座、四氟板式橡膠支座。對于普通型橋梁支座適用于跨度小于30m、位移量較小的橋梁.不同的平面形狀適用于不同的橋跨結構,正交橋梁用矩形支座;曲線橋、斜交橋及圓柱墩橋用圓形支座.對于四氟乙烯板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁.它還可用作連續梁頂推及T型梁橫移中的滑塊.矩形、圓形四氟板式橡膠支座的應用分別與矩形、圓形普通板式橡膠支座相同。

橋梁橡膠支座的承載能力取決于以下三種情況：橡膠本身被壓壞或剪壞；橡膠產生超過使用所許可的壓縮變形和剪切變形；橡膠支座受壓時支撐物（混凝土、鋼板或其他）被橡膠的向外反向水平剪力拉斷或受剪時支承物與橡膠的接觸面相互滑脫。橋梁支座除垂直靜態載荷和活荷載和活荷載比下汽車制動或加速的水平荷載。該系統*般采用設計負荷的比例，雖然基本上屬于動能制動力的性質，但它可以滿足設計要求。設計過程中使用的制動力均勻的甲板上的支持，即假定制電力線沿甲板縱向**軸，但事實上，制動力可能是從縱向軸的距離函數，從而在扭矩甲板。

板式橡膠支座在施工所出現的問題總結

板式橡膠支座施工中難以保證道路橋梁結構層的質量 在道路、橋梁工程的施工中，保證施工建設質量的關鍵是結構層。因為在深度挖方，高填方，半填半挖，橋頭高填土引道或立交橋匝道高填土的施工過程中，經常出現分層壓實控制不好，分層厚度不*等問題，導致道路交通在行車*段時間后路面下沉，路面變形和開裂等現象。這不僅與生產施工工作的措施不當有關，也與使用的材料不當有關，如不能夠很好地把握*佳含水量，材料的壓縮系數控制不當，利用塑性指數較高的粘性土等等。在公路橋梁施工過程當中，對于調拱和調坡層的施工建設，必須按規格和相應水平對各種材料正確使用，以確保有效寬度內壓實度和光滑度。結構層在施工生產中，必須嚴格控制松鋪的厚度，盡可能在水分減少的時候?qū)鶎舆M行碾壓成型，在初次輾壓之后要及時進行整修，加強邊緣立模密實度。不能機械壓實的地方需要工人用錘振動使其密實，以此來提高結構層的施工質量。

板式橡膠支座施工中難以嚴格控制基層的平整度在公路橋梁施工生產過程中，因為其基層的平整控制不嚴格，將導致道路路面崎嶇不平，或路面波浪式的上升和下降。在面層的鋪筑之前，要對基層的平整度實施及時檢測。沒有足夠平整度路段，要根據實際情況進行及時調整，確保道路基層的平整和光滑。在基層平整度的施工控制中，需要專業人員進行指導作業，對于攤鋪機的軋輥運行人員必須具備各種專業知識，還要操作技能強。如果沒有清潔基層表面，表面的松散浮料和雜質，會影響到施工的效果。所以在前期的面層鋪筑之前要及時清除礦渣水泥等雜質，保持清潔的面層，*般要用清水洗凈。如果施工后，沒有相應的很好的道路維護和維修，還會出現各種問題。

公路板式橡膠支座施工中不能夠配置合理的瀝青混合料在公路橋梁施工過程中，由于瀝青材料配置不合理，基質瀝青路面的瀝青不**，路面基層*直鋪到基床，基底承載力不足，撓度值太大。只有把路面平整度和壓實度同時重視起來才不會導致早期路面的損壞。所以道路橋梁的施工過程中瀝青材料的配置要求必須嚴格。如果瀝青混合料的油石比太大，鋪筑時表面良好的道路將會產生泛油和裹包等現象。如果油石比太小，道路路面將會松散。如果瀝青混合料不均勻，也會出現各種各樣的路面問題。施工中攪拌設備如果出現了*些情況，如開始使用的鍋爐。含水量很大，溫度低，這樣就會出現物料溫度不均勻現象；如果篩選系統出現故障，將導致骨料*配變化．有時也可能出現白料等問題。路面不能鋪設成型，材料和*終壓實的溫度低，甚至有時會在低溫情況下出現過度輾壓，路面材料收縮的現象。瀝青路面的反射裂縫也可能導致早期損壞，如果溫度太高，瀝青老化，質量就得不到保證；如果攪拌混合能力太小，可能出現停機待料的情況，在鋪筑的接頭處的溫度可能會降低，會出現溫度差異，這樣就會形成連續的坎。如果使用的礦料質量差，細長扁平的顆粒含量太高，骨料的壓碎值和石料的抗壓強度差，也會使混合料的穩定性下降，也會出現各種路面問題。

通過大量的實驗證明，橋梁橡膠支座表面的橡膠具有抗壓強度與抗剪強度，很少直接被壓壞或剪壞。這里給大*介紹下橡膠支座的橡膠材質是人工合成的氯丁橡膠（又名納特橡膠）和硫化天然橡膠。也有采用丁基橡膠和混煉膠的。當計算橡膠支座強度容許應力決定于（2）、（3）種情況下的承載力。

橡膠支座的扭矩產生的縱向力的側向力。在案件的金屬支架，橫向受到摩擦，甲板不會導致橫向運動；因此，側摩阻力產生的應力的成功，往往被忽視的。目前在汽車制動力分配的計算方面采用概念，甚至安裝橡膠軸承太。然而，制動力分配計算橡膠軸承的設計是非常不合適的，因為他們沒有限制制動力和扭矩引起的側向運動。在軸向力作用下該橋在*個水平面上，制作了*個剛性旋轉，由于橡膠軸承在任何方向相同剪切剛度，因此，施加的扭矩，剪切變形的橡膠軸承的力平衡。（剪切變形的剛性旋轉產生的海外華人的臉）。因為水與支持旋轉，支持在聯合剪切變形和設計計算不同。在短短的寬橋偏差是顯而易見的。公路橋梁工程不許使用帶球冠或坡形的橡膠支座；當橋梁縱坡坡度不大于1%時，板式橡膠支座可直接設置于墩臺上，但應考慮縱坡影響所需要的厚度。當縱坡坡度大于1%時，應采用預埋鋼板（加楔形鋼板）、混凝土墊塊（帶坡度的墊石）或其他措施將梁底調平，保證支座平置。板式橡膠支座應按JTG D62的有關規定驗算并在驗算滿足規定要求后方可使用。GJZF4、GYZF4型四氟滑板橡膠支座應水平安裝。并應設置上下鋼板，四氟滑板與不銹鋼板間應該涂放5201-2硅脂潤滑油，安裝后*定要設置防塵罩；支座的四氟滑板不得設置在橡膠支座底面，與四氟滑板接觸的不銹鋼板也不能設置在橋梁墩、臺墊石上。

盆式橡膠支座的安裝和養護方法如下:出廠檢驗制造廠質量檢驗部門應按產品圖樣、技術條件檢驗橡膠支座及各部件產品質量，檢驗**后，簽發產品**證書，方可出廠。應逐個進行整體橡膠支座和部件裝配質量及外觀質量的檢驗。盆式橡膠支座標志、包裝、儲存和運輸,盆式橡膠支座使用聚四氟乙烯板.聚四氟乙烯板應裝于塑料袋中，外用紙箱或木箱包裝。每箱產品應附有產品**證。**證上標明產品**號、規格型號、數量、生產廠名、檢驗員和制造日期。聚四氟乙烯板應呈包裝狀態平放在清潔并不受陽光直接照射的庫房內。

盆式橡膠支座產品在運輸中應防止撞擊和日曬雨淋。硅脂的標志、包裝、儲存和運輸應符合HG／T 2502的有關規定。橡膠支座每個橡膠支座應有標志**，其內容應包括：產品名稱、規格型號、主要技術指標（設計承載力、位移量）、生產廠名、出廠編號和出廠日期。每個橡膠支座應有包裝，包裝應牢固可靠。箱外應注產品名稱、規格、制造日期、體積和質量。箱內應附有產品**證和使用說明書。箱內技術文件須裝入封口的塑料袋中以防受潮。橡膠支座儲存、運輸中應避免陽光直接照曬、雨雪浸淋，并保持清潔，嚴禁與酸、堿、油類、有機溶劑等可影響橡膠支座質量的物質相接觸，距熱源應在5m以外。

盆式橡膠支座的安裝準備

盆式橡膠支座下面建議設置支承墊石，并按橡膠支座底板地腳螺栓間距與底柱規格預留螺栓孔位置，要求支承墊石表面平整，施工時支承墊石頂面的標高要注意預留橡膠支座底板下環氧砂漿墊層厚度，橡膠支座底板以外墊石做成坡面，以防積水。橡膠支座安裝前方可開箱，并檢查橡膠支座各部件及裝箱清單，橡膠支座安裝前不得隨意拆卸橡膠支座。

TPZ系列盆式橡膠支座安裝步驟與注意事項

在橡膠支座設計位置處劃出**線，同時在橡膠支座頂、底板上也標出**線。將地腳螺栓穿入底板（頂板）地腳螺栓孔并旋入底柱內，底板和底柱之間墊以直徑略大于底柱直徑的橡膠墊圈。橡膠支座就位對中并調整水平后，用環氧砂漿或高標號砂漿灌注地腳螺栓孔及橡膠支座底板墊層。待砂漿硬化后拆除調整橡膠支座水平用的墊塊，并用環氧砂漿填滿墊塊位置，環氧砂漿要求灌注密實。。當橡膠支座采用焊接連接時，在橡膠支座頂、底板相應位置處預埋鋼板，橡膠支座就位后用對稱斷續方式焊接。焊接時注意防止溫度過高時對橡膠板、聚四氟乙烯板的影響。橡膠支座焊接后要在焊接部位做放銹處理。如T梁采用盆式橡膠支座，施工安裝時在梁端應采取臨時支撐措施，以防T梁側傾。待兩片T梁間橫隔板焊成整體后，方可拆卸臨時支撐。

活動橡膠支座開箱后要注意對聚四氟乙烯板和不銹鋼滑板的保護，防止劃傷和贓物粘附于不銹鋼滑板與聚四氟乙烯滑板表面，并注意檢查5201-2硅脂是否注滿。橡膠支座**線與主梁**線應重合或平行，單向活動橡膠支座安裝時，上、下導向塊必須保持平行，交叉角不得大于5'。連續梁橋等在實行體系轉換切割臨時錨固裝置時，必須采取隔熱措施，以免損壞橡膠板和聚四氟乙烯板。

橡膠支座壓縮變形和盆環徑向變形量分別取相應各測點實測數據的算術平均值。根據實測各*加載的變形量分別繪制荷載-豎向壓縮變形曲線和荷載-盆環徑向變形曲線。兩變形曲線均應呈線性關系。卸載后橡膠支座復原不能低于95％。橡膠支座或試件滑動摩阻系數取第二次～第五次實測平均值。3組試件摩阻系數平均值作為該批聚四氟乙烯板的摩阻系數。實測橡膠支座摩阻系數應小于等于0.01，試件摩阻系數應低于整體橡膠支座實測值。

板式橡膠支座的試驗結果判定

試驗橡膠支座的豎向壓縮和盆環徑向變形如滿足4.1.1的規定，橡膠支座為**，該試驗普通板式橡膠支座可以繼續使用。實測荷載-豎向壓縮變形曲線或荷載-盆環徑向變形曲線呈非線性關系，該橡膠支座為不**。橡膠支座卸載后，如殘余變形超過總變形量的5％，應重復上述試驗；若殘余變形不消失或有增長趨勢，則認為該橡膠支座不**。橡膠支座在加載中出現損壞，則該橡膠支座為不**。實測橡膠支座摩阻系數大于0.01時，應檢查材質后重復進行試驗；若重復試驗后的摩阻系數仍大于0.01，則認為該橡膠支座摩阻系數不**。板式橡膠支座檢驗規則型式檢驗有下列情況之*時，*般應進行型式檢驗：

a）新產品投產時的試制定型檢驗；b）正式生產后，如結構、材料、工藝有較大改變，可能影響產品性能時；

c）產品停產兩年后，恢復生產時；d）出廠檢驗結果與上次型式檢驗有較大差異時；e）**質量監督機構提出進行型式檢驗的要求時。

板式橡膠支座的檢驗項目橡膠板

a）橡膠板半成品和成品的膠料物理機械性能按4.2.1的規定項目進行檢驗。b）外形尺寸按產品圖樣要求進行檢驗，其中橡膠板直徑用鋼直尺量測，厚度用游標卡尺量測，直徑、厚度至少各測四點。

c）外觀質量用目測法按4.4.1規定進行檢驗。不**產品可進行*次修補，修補后仍不**，則該產品為不**。

聚四氟乙烯板a）聚四氟乙烯板的物理機械性能按GB 1033和GB／T 1040中規定的方法進行檢驗，并應滿足4.2.2規定的指標。試樣的制備和數量及試驗時的標準環境應符合GB／T 1O39的有關規定。

b）板材外形尺寸，其直徑用精度為lmm的鋼直尺測量，厚度用精度為0.02mm的量具測量，直徑和厚度至少各測四點，尺寸偏差應滿足4.3.2的規定。

c）在自然光線下，按4.4.2要求用目測法檢查外觀質量。

鋼件橡膠支座鋼件按產品圖樣要求用鋼尺、游標卡尺和塞規等檢驗外形尺寸和平面度，并按4.5和4.6的要求檢驗其內在質量和外觀質量。

6.1.2.4整體橡膠支座a）橡膠支座外觀質量按4.9.8的規定進行檢驗。b）外形尺寸按產品圖樣要求進行檢驗。c）橡膠支座豎向壓縮變形和盆環徑向變形及整體橡膠支座摩阻系數測定按5.3.4的規定進行。檢驗大規格橡膠支座摩阻系數有困難時，可用小規格橡膠支座代替。

6.1.2.5外構件外購件如鋼件、不銹鋼板、5201-2硅脂、涂料等應查驗其質量證明書，必要時應進行復驗。

6.1.3抽樣1抽樣對象經生產廠檢驗部門驗收**，且為本評定周期內生產的產品（整體橡膠支座及各部件）。6.1.3.2抽樣方式
隨機抽樣，抽樣后由質檢部門封存。

6.1.4抽樣周期和數量a）整體橡膠支座每3年抽樣*次進行型式檢驗，每*次抽樣橡膠支座*少為3個，其中*·個橡膠支座承載力必須在10MN以上。

b）橡膠板以50塊為*批或當產品不足50塊時，也應至少每半年對橡膠板的質量進行全面檢驗。其中熱空氣老化試驗每季度不少于*次，脆性溫度試驗每半年不少于*次，并應保證橡膠板所用膠料的耐臭氧老化試驗符合要求。如試驗結果不**，應取雙倍試樣對不**項目進行復試，復試后仍有不**項，則該批產品為不**。膠料物理機械性能除對半成品定期檢驗外，還應對成品進行解剖檢驗，試件應取自橡膠板芯部。成品解剖檢驗項目包括：硬度、拉伸強度和扯斷伸長率。成品芯部膠料物理機械性能允許比4.2.1規定的指標有所變化，其中硬度變化率小于等于10％，拉伸強度下降小于等于10％，扯斷伸長率下降小于等于30％。

c）聚四氟乙烯板應以同原料、同工藝連續生產的產品為*批進行物理機械性能檢驗及質量考核。

d）鑄鋼件的內在質量及外觀質量應逐件檢驗，并用超聲波無損探傷儀逐件探傷。

*標橡膠止水帶的材料組成，*定要以天然橡膠或各種合成橡膠為主要原料，摻入多種助劑和填充料，經塑化、混煉、壓延和硫化等工序制成。

*標橡膠止水帶的三個**標準如下分類

按用途分為B、S、J三類。具有鋼邊的止水帶、用G表示，如BG、SG、JG。其中：

B類—適用于變形縫用止水帶；

S類—適用于施工縫用止水帶；

J類—適用于有特殊耐老化要求的接縫用止水帶。

橡膠止水帶的相關標準產品執行標準：

GB18173.2－2000《高分子防水材料 第2部分 止水帶》

GB50108－2001《地下工程防水技術規范》

止水帶的設計及施工規范：

GB 50204－1992《混凝土結構工程施工及驗收規范》

GB50300—2001《建筑工程施工質量驗收統*標準》

GB50108—2001《地下工程防水技術規范》

GB50208—2002《地下防水工程質量驗收規范》

為了保證橡膠支座的施工質量，以及橡膠支座安裝、調整、觀察及更換支座的方便；不管是采用現澆梁還是預制梁法施工，不管是安裝何種類型的板式橡膠支座，在墩臺頂設置支承墊石都是必要的。在橡膠支座施工支承墊石應注意幾點事項：支承墊石的平面尺寸大小應能承受上部構造荷載為宜，*般長度與寬度應比橡膠支座大10cm左右。墊石高度應大于6cm，以保證梁底到墩臺頂面有足夠的空間高度，用來安放千斤頂，供支座調換使用。四氟板式橡膠支座必須精心細致。支座應接設計支承**準確就位。梁底鋼板與支承墊石(或下鋼板)頂面盡可能何持平行和平整，同支座上下面全部密貼；同*片梁的各個支座平于同*平面上，避免支座的偏心受壓，不均勻支承與個別脫空的現像。具體安裝方法可參照2.1或2.2進行。四氟支座安裝后若發現問題需要高速時，可頂起梁端，在四氟支座底面與支座墊石(或下鋼板)之間，鋪*層環氧樹脂砂漿來調節。四氟板式橡膠支座面的儲油的凹坑內，安裝時應涂刷充滿不會揮發的“5201硅脂”作潤滑劑，以降低摩擦系數。整體型減（隔震橡膠支座）主要包括：1.鉛銷橡膠橡膠支座.高阻尼橡膠橡膠支座粘性體減（隔）震橡膠支座

減震橡膠支座是由隔離體和阻尼器所組成的減震(隔)裝置。隔離體用來對橋梁結構提供柔性支承，而阻尼器則在抵抗橋梁結構的水平力，阻止橋梁產生過大變位的同時，吸收耗散振動能量，兩者既可以是*個整體，也可以在橋梁結構分離設置。 橡膠橡膠支座本身的質量是影響使用壽命的基礎因素，從調查中發現定點廠生產的產品質量相對比較穩定，而有些廠生產的產品，初始變形就很大，鋪設初期即發現裂紋，更有個別廠用再生橡膠制造，該部分橡膠支座病害嚴重，已到了必須更換的程度.

二：分離型減（隔）震橡膠支座

主要包括：1.橡膠橡膠支座+鋼質阻尼器2.橡膠橡膠支座+摩擦阻尼器         3.橡膠橡膠支

座+黏性阻尼器  4.橡膠橡膠支座+鉛擠壓阻尼器伴隨著**各地地震災害的頻繁發生，公路橋梁使用抗震橡膠橡膠支座是必不可少的。

為了了解板式橡膠支座使用*定年限后，成品橡膠支座力學性能的變化情況，由鐵道部科學研究院鐵建所負責對原太原鐵路局范圍內石太線113B、北同蒲27A、京包線236A和京包線228A等橋上使用了16--22年的板式橡膠橡膠支座進行了抗壓、剪切等項力學性能測試。實橋更換下來的橡膠支座規格為150 mnr< 300 mn     28 mm，橡膠支座形狀系數為S= 10，橡膠支座膠料為天然橡膠，原設計橡膠支座膠料本次試驗還同時對1972年制造未使用的橡膠支座和1972年使用于橋上，在1974年換下存放至今的橡膠支座進行了性能測試，以期進行使用和未經使用的橡膠支座性能對比。目前**上常見的減(隔)震橡膠支座可以分為整體型和分離型兩類。而分離型減(隔)震橡膠支座通常由可產生較大水平變位的普通橡膠橡膠支座和某種形式的阻尼器組合而成的結構。如果按照我*長安大學的研究報告提供的大致的分類如下所示。公路橋梁減（隔）震橡膠支座主要分為：橡膠支座的支承墊石內應布設鋼筋網片，豎向鋼筋應與墩臺內鋼筋相連接。澆注墊石的砼標號應不低于C30號或不低于設計標號，墊石砼頂面應預先用水平尺校準，力求平整而不光滑。支承墊石頂面標高力求準確*致。尤其是*片梁的兩個或四個支座的支承墊石頂面應處于同*平面內，以免發生偏壓，初始剪切與不均勻受力現象。

目前*內廣泛使用的減(隔)震橡膠支座的種類，減(隔)震橡膠支座是它們在垂直方向可以支承橋梁結構的恒載和通過橋梁上的活載，在水平方向則具有較好的柔性，以滿足較大的變位，使橋梁結構的振動長周期化;同時利用滯回阻尼或勃性阻尼等吸收耗散振動能量，從而提高橋梁結構的阻尼性能，達到減小地震動力作用的目的。對于各種減(隔)震支座的工作原理分別簡述如下:

黏性體減震支座是在支座底板和滑動板之間密封的空間里面充滿呈黏稠的液態的高分子材料，這種材料有很好的耐燃、耐候和耐久性的特點，可以經受反復的剪切作用而不會降低黏度，并能始終保持穩定的阻尼力。這種構造是利用埋在黏性材料中的抵抗板與黏性材料之間產生的黏性剪切力，可以達到吸收耗散振動能量的目的，同時可以通過改變支承板與黏性材料的接觸面積，以達到調節支座性能的目的。根據試驗結果，鉛銷橡膠支座初始彈性剛度K1可取為其二次剛度K2的3.5-15倍。同時，隨著鉛銷直徑的增大，支座的初始彈性剛度K，也逐漸提高，但各*在K1的取值上有所差異，如日本規范中規定為K1=6. 5K2;而新西蘭取為K1=10.OK2;我*長安大學的研究認為新西蘭取值較為合理，其試驗統計結果可歸納為上圖所示。
