淄博GPZ（Ⅲ）型5.0sx盆式橡膠支座價格多少錢*塊？淄博盆式橡膠支座是專為鐵路橋梁研制的盆式橡膠支座產品。它是由多動橡膠片和薄鋼板經粘合硫化加壓而成，本產品能將上部結構的作用力傳遞給墩臺，并能適用梁部結構秘產生的水平位移和轉角。由于板式支座由多動橡膠片和薄鋼板經粘合硫化加壓而成的，并能適用梁部結構秘產生的水平位移和轉角。

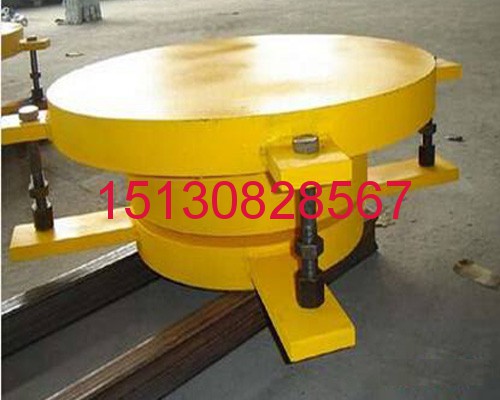

 可動抗震球型鋼支座的安裝

1.淄博GPZ（Ⅲ）型5.0sx盆式橡膠支座的安裝方案.連接形式應與結構設計人員具體商定.以保證上.下部結構與支座的可靠連接和功能發揮. 2.下部鋼筋砼柱的標號不得低于C40*. 3.柱內配筋應參考本支座設計時的研究分析結果.即在自柱頂沿柱軸線方向柱腳方向的0.25b至0.6b的高度范圍內 (b為柱截面寬度).增大水平箍筋截面的配置.其增加量依承載力分析結果確定. 4.活動橡膠支座根據設計需要在上支座板與滑板之間設置偏值. 5.支座和預埋鋼板的連接若采用焊接時.要采取降溫措施.或?qū)厰嗬m(xù)焊的方法.防止支座鋼件過熱而損壞聚四氟乙烯板. 橡膠密封圈和5201硅脂. 6.安裝前應使下部結構的標高和水平度滿足設計要求.支座四角高差不大于1㎜. 7.支座**線應與主梁**線及下部結構安裝線重合.

橡膠支座安裝就位后.底板與預埋鋼板焊接就符合設計要求.待梁體施工完畢后.應立即拆除臨時連接件. 9.淄博GPZ（Ⅲ）型5.0sx盆式橡膠支座安裝時必須將上支座板與下支座板的連接件安裝好.待支座安裝就位完成后拆除.并立即安裝上防塵罩 (防塵罩為橡膠板.同現場施工單位負責安裝).

濟南GPZ系列盆式橡膠支座價格,濟南GPZ2.0SX,3.0SX盆式橡膠支座價格是多少?GPZ系列盆式橡膠支座有1000-50000KN二十八個*別，每個*別固定(GD)單向活動(DX)和雙向活動(SX)三種，本系列支座具有建筑高度低，滑移面摩擦系數小，承載能力大，轉動性能靈活，緩沖性能好，構造簡單，重量輕，價格便宜等優點，是建筑連續梁式橋的*佳支座。

 GPZ系列支座的特點 1、采用不銹鋼板與聚四氟乙烯模壓板簡的平面滑崐移作為支座的滑移面，具有低的摩擦系數，承載能力大崐、變形小、耐磨耗、抗腐蝕能力強。 2、采用密封的橡膠興不但不大提高了支座的承載能力及橡膠的壽命，更為重要的是保證了支座具有靈活的轉動性能及良好的緩沖性能。 3、支座的構造簡單、重量輕、價格便宜。具有明顯的經濟效果。橡膠支座建筑高度低，對橋梁設計非常有利。 2GPZ系列支座的性能 1、濟南GPZ系列盆式橡膠支座的豎向承載力(支座反力)的分* 本系列盆式橡膠支座的豎向承載力(支座反力)分為31*（0.08MN～60MN）： 800KN 1000KN 1250KN 1500KN 2000KN 2500KN 3000KN 3500KN 4000KN 5000KN 6000KN 7000KN 8000KN 9000KN 10000KN 12500KN 15000KN 17500KN 2000KN 22500KN 25000KN 30000KN 32500KN 35000KN 37500KN 40000KN 45000KN 50000KN 55000KN 60000KN

橡膠支座可承受的水平力 固定支座(GD類型)單向活動支座(DX類型)，橫橋向所能承受的水平力為支座反力的10%。 3、轉角 本系列盆式橡膠去座容許的轉動角度40° 4、位移量： 本系列盆式橡膠支座設計的*大位移量如下： 項目/類型/支座應力(KX) 縱橋向*大位移量 橫橋向*大位移量 GD SX DX GD SX DX 1000-3000 0 +/-50;+/-50 +/-50; +/-100 0 +/-5; +/-10 0 3500-9000 0 +/-100; +/-150 +/-100; +/-150 0 +/-10; +/-15 0 10000-30000 0 +/-150; +/-200 +/-150; +/-200 0 +/-15; +/-20 0 32500-50000 0 +/-200; +/-250 +/-200; +/-250 0 +/-20; +/-25 0 5、

橡膠支座摩擦系數 常溫型活動支座：u=0.04 耐寒型活動支座：u=0.06 6、濟南GPZ系列盆式橡膠支座適用溫度范圍 本系列盆式橡膠支座的適用溫度有兩種，應根據橋梁所在地區的溫度進行選用。 常溫型支座：+60～-25℃采用氯丁橡膠。 耐寒型支座：+60～-40℃采用天然橡膠或三元乙丙橡膠。 7、本系列支座符合≤JT3141-90公路橋梁盆式橡膠支座≥標準。支座與橋梁的連接 1、焊連連接：橋梁上下部構造在施工中，在支座位置應預埋比本系列支座頂、底板大的鋼板，并有可靠錨固措施。支座就位后用斷續焊接將支座頂、底板與預埋鋼板焊接在*起。 濟南GPZ系列盆式橡膠支座安裝要地腳螺栓連接：用地腳螺母將支座與橋梁上下部構造連接。 上述兩種方法也可混合使用，如支座與大梁采用地腳螺栓連接與墩臺采用焊接連接。 當采用預埋地腳螺體孔的地腳螺體連接時，建議用環氧樹脂砂漿替代灌漿的混凝土，其配合比(按重量)為環氧樹脂(6101)100，二丁脂17，乙二胺8，砂250。

GPZ系列支座安裝要領 1、建議設置支座墊石。 2、活動橡膠支座安裝前用丙酮或酒精仔細擦洗相對各滑移面，擦凈后在四氟滑板的渚油槽內注滿≤295硅脂≥潤滑劑，并注意硅脂保潔。支座其它各件也應擦洗干凈。 3、濟南GPZ系列盆式橡膠支座除標高符合設計要求外，保證平面二個方崐向的水平是很重要的。否則將影響支座的作用性能，支座的四角高差不得大于2毫米。

橡膠支座上下各種縱橫向必須對中，當安裝溫度與設計溫度不同時，活動支座上下各種錯開的距離需經計算確定。 5、單向活動支座安裝時，上下導向擋塊必須保持平行，交叉角不得大于5°。 6、濟南GPZ系列盆式橡膠支座**線與主梁**線應重合平行。 7、安裝地腳螺體時其對露螺母頂面的高度不得大于螺母的厚度。 8、連續梁橋等在實行體系轉換割斷臨時錨固裝置時，必須在支座和硫黃、水泥、砂漿、塊之間采取隔熱措施，以砂漿、塊之間采取隔熱措施，以免損壞四氟板和膠塊。

棗莊GPZ（Ⅱ）型5.0SX,5.0GD,5.0DX橡膠支座及其安裝過程中的質量控制，對于GPZ（Ⅱ）型橡膠支座和GPZ（Ⅱ）型橡膠支座的安放有了較深的認識，從橡膠支座進場后的驗收到不同型號橡膠支座的安 放，其中都有很多方式方法對其進行質量控制。棗莊GPZ（Ⅱ）型5.0SX,5.0GD,5.0DX橡膠支座進場后按照說明書對其進行驗收，橡膠支座規格和質量應符合設計 要求，橡膠支座組裝時其底面與頂面(埋置于墩頂和梁底面)的墊板必須埋置密實。墊板與橡膠支座間平整密貼，橡膠支座四周不得有 0.3mm以上的縫隙，嚴格保持清潔?；顒?dòng)橡膠支座的聚四氟乙烯板和不銹鋼板不得有刮傷、撞傷。每個橡膠支座搭配的八個橡膠支座錨 栓是否達到設計要求。逐*檢查完畢后再按照所申報計劃中的型號分配給各個匝道，并要求作業班組小心存放，由于橡膠支座 的質量過大，故不允許將其重疊，以免發生變形。 活動棗莊GPZ（Ⅱ）型5.0SX,5.0GD,5.0DX橡膠支座安裝前用丙酮或酒精仔細擦洗各相對滑移面，擦凈后在四氟滑板的儲油槽內注滿硅脂類潤滑劑，并注意硅脂保潔；坡道橋注硅脂應注意防滑。 2盆式橡膠支座的頂板和底板用錨 固螺栓栓接在梁體底面和墩臺頂面上；安裝錨固螺栓時，其外露螺桿的高度不得大于螺母的厚度。 注意事項: 由于 本標段橡膠支座從廠家進貨時，已經調試好，故不需要特殊處理。 橡膠支座地腳螺栓采用環氧砂漿密封灌實，由于環氧砂漿對 溫度要求較高，故操作應嚴格按照實驗室提供的配合比操作，謹防“爆凝”造成材料浪費。

橡膠支座安裝前及時通知技 術人員，對橡膠支座軸線及橡膠支座型號、方向等進行復四川教育學院土木與交通工程學院畢業論文 核，確認無誤后方可安裝。 橡膠支座安裝前，底座軸線分中，與墨線重合后，用水泥砂漿仔細調平。 環氧砂漿凝 固后，梁底楔塊模板安裝前，解除橡膠支座上下鋼板臨時約束。 按要求橡膠支座墊石應當和蓋梁或者臺帽*次性澆筑，但是為了不影響棗莊GPZ（Ⅱ）型5.0SX,5.0GD,5.0DX橡膠支座墊石應有的厚度和高程，先將蓋梁或者臺帽施工完成后再進行墊石混凝土的施工，所以，在墊石混凝土施工前 *定要鑿毛，并用空壓機將鑿毛后的碎屑完全清理干凈。

按照橡膠支座墊石的技術交底做好墊石模板，并將其完全固定，以免 在混凝土施工中發生模板位移現象以致橡膠支座不能順利安放，混凝土施工完畢后經由測量組放出墊石軸線，根據墊石軸線檢 查錨栓孔的尺寸是否正確，若發現有錨栓孔的偏位則及時將其剔到正確的位置，并將錨栓孔內的虛渣和積水清理干凈，*好是用空壓機將其吹出錨栓孔，以保證環氧砂漿能夠較好地連接到蓋梁內。在使用環氧樹脂過程中切忌陽光直射，否則環 氧樹脂會出現氣泡，出現爆凝，失去原有的效果。另外，在盛放環氧砂漿時不能使用橡膠桶，因?yàn)閷⒍□ァ⒁叶返幕? 合液倒入環氧樹脂后會放出大量的熱，會導致橡膠桶唄高溫?zé)龎?。若環氧樹脂的溫度過高的話，會導致環氧砂漿產生大量 氣泡甚至?xí)茐钠浣Y(jié)構變成類似果凍的產物。在環氧砂漿的灌注時，作者認為應當先放上橡膠支座將其地板和線框吻合后直接 從邊緣灌入，而不是將砂漿灌入錨栓孔之后再安放橡膠支座，這樣很可能導致橡膠支座不會居中。另外，在凸榫的施工時，*定要 保證凸榫不能夠接觸到蓋梁，這樣會讓橡膠支座的功能喪失，造成箱梁不能有效位移。在橡膠支座安裝時*定要注意橡膠支座的型號和 橫（順）橋向的設置。

總之，在安放公路橋梁棗莊GPZ（Ⅱ）型5.0SX,5.0GD,5.0DX橡膠支座中，*定要注意以下要素：*、橡膠支座完好無損；二、達到設計 高程；三、環氧砂漿調配準確；四、保證安放完成后的橡膠支座頂板水平；五、保證楔形塊*定要高出橡膠支座頂板；六、保證凸 榫和蓋梁或者帽梁的有效距離。

如何選擇GPZ（Ⅱ）型5.0SX,5.0GD,5.0DX橡膠支座在橋梁中安裝與布置 盆式橡膠支座采用不銹鋼板與聚四氟乙烯模壓板簡的平面滑崐移作為支座的滑移面，具有低的摩擦系數，承載能力大崐、 變形小、耐磨耗、抗腐蝕能力強。采用密封的橡膠興不但不大提高了支座的承載能力及橡膠的壽命，更為重要的是保證了 橡膠支座具有靈活的轉動性能及良好的緩沖性能。GPZ（Ⅱ）型5.0SX,5.0GD,5.0DX橡膠支座的布置主要和橋梁的結構形式有關。通常在布置支座時 要遵循以下基本原則：對于GPZ公路橋梁盆式橡膠支座的上部結構是空間結構時,支座必須能同時適應橋梁順橋向和橫橋 向的變形；支座必須能可靠傳遞垂直和水平反力； GPZ（Ⅱ）型5.0SX,5.0GD,5.0DX橡膠支座使由于梁體變形所產生的縱向位移、橫向位移和縱、恒向轉 角應盡可能不受約束； 鐵路橋梁通常必須在每聯梁體上設置*個固定支座； 當橋梁位于坡道上，固定支座*般應設在下 坡方向的橋臺上； 當橋梁位于平坡上，固定支座宜設在主要行車方向的前端橋臺上； 固定支座宜設置在具有較大支座反 力的地方； 在同*橋墩上的幾個支座應具有相近的轉動剛度； 連續梁可能發生支座沉陷時，應考慮制作高度調整的可能 性。總而言之，GPZ（Ⅱ）型5.0SX,5.0GD,5.0DX橡膠支座的布置符合兩個條件：既要便于傳遞支座反力，又要使支座能充分適應梁體的自由變 形。 選擇盆式橡膠支座要擁有哪些特點： GPZ（Ⅱ）型5.0SX,5.0GD,5.0DX橡膠支座在使用過程中，由于材料質量以及老化、設計和施工的原因 ，經常出現相交老化開裂、鋼板外露、不均勻鼓凸與脫膠、脫空、剪切超限和支座位置串動等病害；盆式橡膠支座缺陷類 型包括鋼件裂紋和變形、鋼件脫焊、銹蝕、聚四氟乙烯滑板磨損、支座位移超限、支座轉角超限和錨栓剪斷等。這些病害 除了材料質量問題需要生產廠家進行改良，主要是施工單位在支座安裝時未重視坡型支座的合成坡度方向，隨意安裝，導 致支座偏壓而產生不同變形；由于支承墊石標高不準，預制梁產生橫向滑移而對支座產生剪切；未將支座按設計及規范要 求穩固地粘貼在墊石上，致使吊梁時隨意拖動支座，導致方向、位置不準而不能均勻受力；不熟悉盆式支座的安裝方法、 縱橫限位概念模糊或施工管理不到位導致。需要認真熟悉規范，嚴格按施工規范和操作規程施工。盆式橡膠支座采用不銹 鋼板與聚四氟乙烯模壓板簡的平面滑崐移作為橡膠支座的滑移面，具有低的摩擦系數，承載能力大崐、變形小、耐磨耗、抗腐 蝕能力強。 GPZ（Ⅱ）型5.0SX,5.0GD,5.0DX橡膠支座采用密封的橡膠興不但不大提高了支座的承載能力及橡膠的壽命，更為重要的是保證了支座具有靈活的 轉動性能及良好的緩沖性能。 JHPZ鐵路橋梁盆式橡膠支座的構造簡單、重量輕、價格便宜。具有明顯的經濟效果。 4、盆式支座筑高度低，對橋梁設計非常有利。安裝更換盆式橡膠支座的*佳時段 1、我們建議更換盆式橡膠支座時盡量選擇年平均氣溫時進行，每年的4月-10月是理想的時段。安裝時要注意按照設計圖 紙上GPZ（Ⅱ）型5.0SX,5.0GD,5.0DX橡膠支座**位置，保證支座與上、下部結構之間緊密接觸，避免出現空隙。支座應盡量水平安裝，當需要傾斜安裝時， *大縱坡不能超過2%，且在選擇橡膠支座時，要考慮因傾斜安裝所需要增加的剪切變形影響，當縱坡＞2%時，要采取措施 使支座平置。 選擇盆式支座時應考慮更換、拆除和安裝方便。任何情況下允許兩個或兩個以上支座沿梁**線在同 *支撐點并排安裝，在同*根梁上，橫向不得設置多于兩個支座，也不允許把不同規格的支座并排安裝，要確保每個支座 均勻受力。

墊石打磨完成后通知測量組進行墊石**點施放，并按照技術交底彈出橡膠支座底板墨線框，完成后嘗試安裝，準確無誤后將 安放橡膠支座所需要的材料（水泥、標準砂、環氧樹脂、二丁酯、乙二胺、攪拌器具、盛放器具等）運送到場，并將加熱器具 準備好，然后通知試驗室和相關技術人員到現場安裝橡膠支座。技術人員和試驗室人員到場后由技術員檢查各部位尺寸是否符 合設計要求，不符合的需要整改后再行安裝。 試驗室人員先核對好包裝與產品標**（承載力、規格、型號和位移量）， 將橡膠支座底部的錨栓擰緊，然后再根據錨栓孔的深度和直徑計算出所需各材料質量，作者實習處按照重慶市建科院所出配合 比進行計算：環氧樹脂=πr2h×4×444（kg）；二丁酯=πr2h×4×444×0.12（kg）；乙二胺=πr2h×4×444×0.1（kg ）；水泥=πr2h×4×444×0.5（kg）；標準砂=πr2h×4×444×3（kg）。

其中標準砂*包有15小袋，重量為：1.35kg／ 小袋。二丁酯和乙二胺的規格為：500g／瓶?，F(xiàn)場調制環氧砂漿時，先稱好標準砂和水泥并將其拌合均勻，再看環氧樹脂 是不是能夠倒出來，若倒不出來則需要用火烘烤，天氣比較冷的時候加熱時間長會兒，另外切忌陽光直射。將稱出來的環 氧樹脂倒入鐵桶內，再用鐵盆稱量二丁酯和乙二胺，先稱量二丁酯，去皮后再稱量乙二胺，將其攪拌均勻后倒入鐵桶內和 環氧樹脂*起進行攪拌，放入水泥和標準砂攪拌均勻后迅速倒入橡膠支座墊石的錨栓孔內，立即安放橡膠支座并調節底板和預先彈 好的墨線框吻合。安裝完成后用準確的水平尺對橡膠支座頂板進行水平校檢。等到橡膠支座穩定后卸除橡膠支座頂板和底板的連接螺栓 ，橡膠支座頂板的錨栓需要擰緊，并且使橡膠支座頂板外沿的標尺和橡膠支座底板的刻度尺對中，完成以上工序后鋪箱梁底模之前需要 按設計要求設置楔形塊和凸榫，楔形塊的尺寸按交底制作，并且要使橡膠支座頂板完全嵌入楔形塊內，且要高出橡膠支座頂板，保 證箱梁和橡膠支座頂板之間的連接塊的*定厚度。

GPZ（Ⅱ）型盆式橡膠橡膠支座的安裝

日照橡膠支座價格,橡膠支座主要有兩個作用：1.傳遞橋梁上部的荷載，2.調節上部結構和下部結構之間的相對位移。首先，它起到的作 用是承上啟下，它能有效地連接上部箱梁和下部橋墩，將箱梁上的荷載傳遞到了橋墩上，另外，它是有方向性地調節上部 箱梁和下部橋墩的相對位移（GD橡膠支座除外），同時也在減震方面起到舉足輕重的作用。

所以，我們?cè)诎惭b橡膠支座的時候，應 該嚴格把好質量關。 在把握橡膠支座的安裝質量之前，對于橡膠支座墊石質量的要求也應該很嚴格，在確保達到設計高程的 同時還要保證橡膠支座墊石的厚度，具體安裝步驟如下：蓋梁砼施工前，綁扎好橡膠支座墊石鋼筋，并按要求埋設相應尺寸的PVC 管，以保證錨栓孔尺寸足夠在PVC管的底部需要用膠帶密封，確保不會在蓋梁砼和墊石砼施工中將混凝土澆入孔道內。蓋 梁砼完成后進行頂部抹面，由測量組施放蓋梁**十字線，再由相應的技術人員根據設計圖制作出技術交底并按標注彈出 墊石墨線框。（如圖所示） 圖中箭頭方向?yàn)榇罄锍谭较?，上方為蓋梁上橡膠支座墊石布置及尺寸大小，下方為錨栓孔**距離及墊石尺寸， 由于橡膠支座錨栓的間距各型號不*樣，為保證橡膠支座能夠正確安裝，在彈出墊石墨線框后并按照交底將錨栓孔的位置進行復核 ，檢查預埋孔道是否偏位并進行整改，墊石鋼筋厚度不夠的地方需要添加*層網片筋，確保墊石的強度。墊石模板需要光 滑平整，以保證外表光滑棱角分明，墊石砼施工時要搗固均勻，完成砼施工后要進行抹面，抹面時注意平整度。為防止拆 模時墊石邊角受損，拆模前*定要達到設計要求，拆模后用準確的水平尺進行墊四川教育學院土木與交通工程學院畢業論文 石表面平整度校檢，并用手觸摸墊石表面，保證墊石表面光滑水平，保證橡膠支座底板能夠和墊石上表面完全接觸無縫隙。

盆式橡膠橡膠支座:橡膠塊緊密地放置在鋼盆里 的大噸位橡膠橡膠支座。由于橡膠塊受到三向壓力作用，因此使橡膠支座的極限承載能力有所加強。 拉力橡膠支座:又稱負反力橡膠支座 ，可以同時承受正負反力的橡膠支座。分為拉力鉸支四川教育學院土木與交通工程學院畢業論文 座和拉力連桿橡膠支座兩類，前者又分為固定式和活動式。固定式鉸支的上搖座錨于梁端，下?lián)u座錨于墩頂或橋臺，之間用 鋼銷連接而成；活動式的下?lián)u座錨于墩頂或臺頂?shù)姆腊螇K間，并在座下加輥軸，使其即能受拉，又能沿縱向移動。 減震 橡膠支座:附設有減震器而具有減震和抗震功能的橡膠支座。減震器分為油壓減振器和橡膠減振器，減震器的機理主要是利用液體 介質的粘滯性或橡膠的彈性所產生的阻尼力來減小地震力的影響。近年來，橡膠橡膠支座逐漸被廣泛使用。是因?yàn)橄鹉z橡膠支座具 有：構造簡單、價格低廉、加工制作容易、可定型生產；用鋼量少、成本低；其橡膠彈性能消減上下部結構所受的動力， 吸收部分振動，可減振、抗震；可改善蓋梁受力情況。 以上各類型的橡膠支座都在各種工程下得到了廣泛地應用，下 面作者將詳細地為大*探討*下有關于GPZ（Ⅱ）型盆式橡膠橡膠支座的安裝和質量控制方向。

GPZ （Ⅱ）型盆式橡膠橡膠支座 重慶市*橫線張*梁立交匝道橋中采用了公路橋梁盆式橡膠橡膠支座即GPZ（Ⅱ）型盆式橡膠橡膠支座。 這種橡膠支座是由頂板、不銹鋼滑板、聚四氟乙烯滑板、中間鋼板、橡膠板、密封圈、底盆、橡膠支座錨栓等組成，它的工作原理 是利用了半封閉鋼制盆腔內的彈性橡膠塊，在三向受力的狀態下具有流體的性質，來實現上部結構的轉動；同時依靠中間 鋼板上的聚四氟乙烯板與上座板上的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移，同時，這種盆式橡膠橡膠支座具 有較大的支撐力。從它的使用性能上分為a：雙向活動橡膠支座；b：?jiǎn)蜗蚧顒?dòng)橡膠支座；c：固定橡膠支座；

其中，a類橡膠支座具有豎向承 載、豎向轉動和多向滑動性能，代號為SX；b類橡膠支座具有豎向承載、豎向轉動和單*方向滑動性能，代號為DX；c類橡膠支座具 有豎向承載、豎向轉動性能。 張*梁立交匝道橋主要用到的GPZ（Ⅱ）型公路橋梁盆式橡膠橡膠支座的規格為：3GD、4GD、 5GD、6GD、7GD、8GD；3DX、4DX、5DX、6DX、7DX、8DX；3SX、4SX、四川教育學院土木與交通工程學院畢業論文 5SX、6SX、7SX、8SX。（注：GD—固定、DX—單向、SX—雙向）

日照橡膠支座價格,鑄鋼橡膠支座:

1．弧形鋼板橡膠支座： 又稱切線式橡膠支座或線橡膠支座。上橡膠支座為平板，下橡膠支座為弧形鋼 板，二者彼此相切而成線接觸的橡膠支座。鋼板采用約40~50mm的鑄鋼板或熱扎鋼板，缺點是移動時要克服較大的摩阻力，用 鋼量大，加工麻煩，*般用于中小橋梁中。2．鑄鋼橡膠支座：

采用碳素鋼或**鋼，經過制模、翻砂、鑄造、機械加工和熱 處理等工藝制成的橡膠支座。有尺寸大、耗鋼量大，容易銹蝕和養護費用高等缺點。 新型鋼橡膠支座：1． 不銹鋼或合金鋼橡膠支座 2．滑板鋼橡膠支座 3．球面橡膠支座：又稱點橡膠支座，為適應橋梁多方面轉動的要求，將橡膠支座上、下兩部分的接觸面分別做成曲率 半徑相同的凸、凹的球面橡膠支座。 鋼筋混凝土橡膠支座：日照橡膠支座價格,擺柱式橡膠支座：活動部分由鋼筋混凝土擺柱構成的活動橡膠支座。外形 和活動機理與割邊的單輥軸鋼橡膠支座相同，但在構造上則用矩形截面的鋼筋混凝土短柱來代替輥軸的中間部分，輥軸的頂部 和底部為弧形鋼板，常用于跨徑大于20m的鋼筋混凝土或預應力混凝土梁橋。 日照橡膠支座價格,混凝土鉸：通過縮小混凝土截面來降低 截面剛度，因此能產生少量轉動而能承受足夠的軸力的*種簡化橡膠支座。 板式橡膠橡膠支座:由幾層橡膠片和嵌在其間的各類 加勁物構成或僅由*塊橡膠板構成的橡膠支座。外形有長方形、梯形、圓形等。

日照橡膠支座價格,日照GYZ板式橡膠支座批發,日照GYZ板式橡膠支座報價是橋跨結構的重要傳力機構，卻也是施工中常常不被人重視的部分。重慶市*橫線張*梁立交匝道橋工程實 踐，從橡膠支座進場驗收、橡膠支座灌漿等方面論述了GPZ（Ⅱ）型盆式橡膠橡膠支座的正確安裝與質量控制要點。 [關鍵字]： 盆式橡膠橡膠支座；安裝；質量控制 （橡膠支座的定義）橡膠支座的作用是將橋跨結構的荷載反力順適、安全地傳遞到橋梁蓋梁上 ，并將集中的反力擴散到*個足夠大的面積上，保證橋跨結構在各種因素的作用下，自由地變形。橡膠支座的類別有很多，大 方向分類如下：橡膠支座可分為鑄鋼橡膠支座、鋼橡膠支座、鋼筋砼橡膠支座、板式橡膠橡膠支座、盆式橡膠橡膠支座、拉力橡膠支座、減震橡膠支座等。支 座的結構型式主要由容器自身的型式和橡膠支座的形狀來決定，通常分為立式橡膠支座、臥式橡膠支座和球形容器橡膠支座三類。立式橡膠支座 又分為懸掛式橡膠支座、支承式日照橡膠支座價格、支承式支腳，支承式支腿、裙式橡膠支座等；臥式橡膠支座分鞍式橡膠支座、圈座和支腿式橡膠支座等； 球形容器橡膠支座分支柱式、裙式、半埋式和V形支承等。

常用的橋梁橡膠支座的類型很多，可根據橋梁跨徑、支點反力和對橡膠支座 建筑高度的要求等選用。*般分為以下幾種： 墊層橡膠支座:由油氈、石棉泥或水泥沙漿墊層做成的簡單的橡膠支座，10m以下的 跨徑簡支板、梁橋，可不設專門的橡膠支座，而將板或梁直接放在上述墊層上。變形性能較差，固定橡膠支座除了設墊層外，還應 用錨栓將上下部結構相連。
