GQF-C60(CR)氯丁橡膠橋梁伸縮縫密封橡膠條安裝規程151-3082-8567

公路橋梁伸縮縫結構、性能及安裝安裝：公路橋梁伸縮縫可以分為：GQF-C型、GQF-Z型、GQF-L型、GQF-F型、其中GQF-MZL型數模式橋梁伸縮裝置,是采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫裝置. GQF-C型、GQF-Z型、GQF-L型、GQF-F型適用于伸縮量80mm以下的的橋梁接縫, GQF-MZL型伸縮裝置是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮裝置組成,適用于伸縮量80mm-1200mm的大中跨度橋梁. 在伸縮縫在運輸、存放與安裝中注意的事項，用戶*定要注意。

橋梁伸縮縫就是設置于橋梁上部結構活動端、橋面斷縫處的伸縮裝置。安裝伸縮裝置的作用是用以保證上部結構在溫度變化、混凝土收縮和徐變，以及荷載作用下，在該處的變位能夠?qū)崿F(xiàn)，而不產生額外的附加內力，并能保證行車平順。通常*內的橋梁伸縮縫都設置在上部結構的活動端和橋臺，以及各聯（孔）上部結構銜接處。*般公路橋在車行道和人行道上沿橋的橫方向通長設置，欄桿在接縫處亦須中斷以保證結構的自由變位，避免拉裂；在接縫處的橋面防水層仍應妥善鋪設，防止雨水侵蝕承重結構。如采用敞口式的橋梁伸縮縫，還應考慮便于清除污物，并在縫下設置截水和引水裝置，使積水排出橋外。*內的中型、大型鐵路橋同理也需設伸縮縫，在道碴橋面中，應考慮防止道碴墜落縫中的措施。

對于伸縮縫的伸縮量的確定好壞，直接影響對產品規格選定,若伸縮量選擇不合理,就直接影響伸產品的使用效果,同時選擇公路橋梁伸縮縫時還應考慮梁、板間伸縮裝置間隙量大小,以保證伸縮縫裝置與梁、板兩端有充分錨固,才能達到*佳使用效果.所以在選擇伸縮縫的規格時,*定要留充足余量,才能保證伸縮縫的使用效果和耐久性注:GQF-MZL型模數式伸縮裝置的突出特點是將伸縮的承重結構和位移控制系統分開,二者受力時互不干擾,分工明確,這樣既保證受力時安全,又保證了受力時位移均勻.

橋梁伸縮縫代號表示方法及意義例:以GQF-C60(CR)為例，其中GQF為交通行業標準規定的C型,伸縮量為60mm,氯丁橡膠型。例:以GQF-z80(NR)為例，其中GQF為交通行業標準規定的z型,伸縮量為80mm,天然橡膠型。例:以GQF-MZL480(NR)為例，其中GQF為交通行業標準規定的MZL型,伸縮量為480mm,天然橡膠型。我公司生產的公路橋梁伸縮縫代號表示方法與中華人民共和*交通行業標準表示方法相*致.NR和CR表示橡膠種類:NR表示天然橡膠、CR表示氯丁橡膠

關于橋梁伸縮縫設計制造
1、我公司生產的各種橋梁伸裝置的設計載荷都是采用**JTJ01-88(1995)《公路工程技術標準》規定的汽車超20*荷載進行設計.2、使用的異型鋼材為16Mn橋梁專用鋼材,鋼材抗拉強度應不低于480Mpa.3、使用的支承橫梁使用16Mn橋梁專用鋼材或45號鋼,其容許彎曲能力不低于210Mpa.4、使用的配件鋼材可使用與低于Q235強度鋼材.

伸縮裝置所用膠料適用范圍:1、采用氯丁橡膠(CR)的伸縮縫裝置適用于溫度為-25－+60地區 2、采用天然橡膠(NR)的伸縮縫裝置適用于溫度為-40－+60地區

伸縮縫伸縮量的確定對于伸縮量計算值直接影響對伸縮縫規格選定,若伸縮量選擇不合理,就直接影響伸產品的使用效果,同時選擇公路橋梁伸縮縫時還應考慮梁、板間伸縮裝置間隙量大小,以保證伸縮縫裝置與梁、板兩端有充分錨固,才能達到*佳使用效果.所以在選擇伸縮縫的規格時,*定要留充足余量,才能保證伸縮縫的使用效果和耐久性.（*內橋梁伸縮縫產品的詳解）注:GQF-MZL型模數式伸縮裝置的突出特點是將伸縮的承重結構和位移控制系統分開,二者受力時互不干擾,分工明確,這樣既保證受力時安全,又保證了受力時位移均勻.相關鏈接：橋梁伸縮縫的施工安裝工藝

公路橋梁伸縮縫安裝與施工:對于公路橋梁伸縮縫施工安裝質量的好壞直接影響其使用壽命及路面的平整度，為此必須嚴格按照正確的伸縮縫施工工藝進行施工安裝，對于伸縮縫在運輸、存放與安裝中注意的事項也要注意,步驟如下：

1、如要在先攤鋪路面后裝伸縮縫,為保證路面良好的平整度，應該先攤鋪路面，然后開槽安裝伸縮縫。攤鋪路面之前，必須首先清理預留間隙并嵌填泡沫板，再用砂袋或*配砂石袋填實槽口?；靥顦烁咭钥刂茷r青不會污染預埋鋼筋為宜，目的在于防止攤鋪備壓壞預埋鋼筋，便于路面連續攤鋪。

2、橋面的切縫、清槽按預留的槽口寬度用切縫機對路面的油面層進行切縫。切縫時應注意保持路面切口完好，無啃邊現象。切縫后及時清除槽內瀝青混凝土及填料，鑿毛槽口內混凝土表面。這*系列工序非常重要，它將影響混凝土的澆筑質量。

3、在安裝伸縮縫時,下縫前應認真檢查槽內預埋鋼筋，若發現裂縫或折斷，位置不當或間隙過大，必須采取補救措施。要保證沿縫方向每米范圍內至少有1根預埋鋼筋與毛勒伸縮縫的錨環牢固焊接。應該認真檢查XF型橋梁伸縮縫質量，若發現變形或兩鋼梁間距不*致時，應進行修整。必要時，還應根據安裝時的環境溫度調整毛勒伸縮縫的鋼梁間距。應將XF型橋梁伸縮裝置緩緩放入槽內，使縫**線與實際預留縫**線相重合，偏差不得超過10mm，同時使鋼邊梁內邊保持垂直。XF型橋梁伸縮縫就位后，應根據縱、橫坡和標高調整其鋼梁頂面比相鄰瀝青混凝土路面低1～2mm，不得超出路面標高。

4、在焊接先點焊部分預埋鋼筋和錨環鋼筋，臨時固定其位置。經檢查符合質量要求后方可將錨環鋼筋與預埋鋼筋焊牢，之后，即可拆除XF型橋梁伸縮縫的裝 配夾具。

5、對于立模、澆混凝土立模應注意模板密封，切忌水泥漿漏入支撐箱，影響支承部件和控制系統的正常工作。澆筑混凝土之前，在錨環內應插入*定數量縱向鋼筋；在鋼邊梁水平肢上加鋪*層鋼筋網；在支撐箱底板上設置雙層防震鋼網。應采用低收縮、快硬、早強混凝土，其標號不得低于上部結構混凝土標號。特別注意錨板、錨環及橫梁支撐箱下面的混凝土密實。在混凝土養護期內，禁止*切車輛通行。

1．1產品的選擇首先選擇廠家，所選用的生產廠家必須通過部*認證、資質可靠、信譽較好、產品質量上乘。其次是伸縮縫所用的橡膠止水膠帶、型鋼、鋼筋、錨固件等材料其物理性能均應滿足規范要求。第三，伸縮縫焊接的焊口應符合規范要求。
1．2由廠家專業安裝隊伍進行伸縮縫安裝有好的產品，還必須有好的安裝隊伍。針對個別路段因伸縮縫由"民工"隊伍進行安裝而造成的質量問題，必須由廠家專業安裝隊伍進行安裝。有了專業隊伍的安裝，保證質量才不是空談，同時，由廠家進行安裝還有*個好處，就是*旦出現質量問題時，避免發生是產品質量問題還是安裝問題的扯皮現象。1．3施工工藝控制
（1） 在伸縮縫施工前，上報詳細的施工組織設計方案，要求精心組織、統籌安排，嚴格按照施工規范進行控制。
（2） 成立專業施工操作組，包括切縫組、開槽組、安裝組、混凝土澆筑組，明確任務，做到職責分明。
（3） 我公司施工隊伍可全程接受駐地監理對切縫、開槽、型鋼安裝、澆筑混凝土等各道工序的施工進行認真的檢查，驗收**后方可進入下*道工序，同時對型鋼安裝、澆筑混凝土等重要工序全過程旁站監督。
（4） 做好施工前準備工作，包括熟悉圖紙、安裝操作規程，并進行施工操作規程培訓；對伸縮縫的位置編號進行檢查，對伸縮縫進行順直度、平整度扭向及間距進行檢查驗收工作；機械設備配備齊全，小型機具應全部到位，尤其是發動機，必須檢查其完好率，同時確保有*臺作為備用，保證施工順利進行；合理選擇拌和站及混凝土的運輸，混凝土采用C50鋼纖維高強度混凝土，長距離運輸容易出現離析，應盡量保證拌和站的位置使運輸距離*短；配備彩條布、土工布、鋼板或帆布，以防止路面污染；做好施工警示標志，加強交通管制，確保施工質量。
（5） 切縫：要求在切割伸縮縫之前必須對瀝青油面平整度進行檢測，根據實際平整度情況考慮是否適當擴大切割面的寬度（要求*邊*多比設計要求加寬30cm），如果加寬切割后路面平整度仍達不到伸縮縫安裝要求，要對對路面進行返工處理，再進行伸縮縫施工，以避免因瀝青面層不平整而影響伸縮縫的施工質量。如果平整度沒問題，就根據施工圖紙要求確定開槽寬度，準確放樣，打上線用切割機割縫，鋸縫線以外的瀝青混凝土路面，就以貼膠帶紙或加蓋塑料布進行保護，以防止鋸縫時產生的石粉污染路面。鋸縫應整齊、順直。切縫后應立即用清水將石粉清除干凈，如果切縫是直接用干切，即沒添加水而進行割縫，則應立即用鼓風機吹干凈，否則等過后（遇水）干掉就很難清洗，造成路面污染。 為了日后伸縮縫做到美觀順直可采用二次切縫。第*次切縫不切夠?qū)挾?，兩邊預留5CM，等伸縮縫安裝好后，澆注伸縮縫砼之前再將這5CM切除，目的可以防止安置伸縮縫時破壞邊緣部分，造成縫不順直。
（6）開槽。用風鎬開槽，開槽深度不小于12cm，伸縮縫開槽后應將槽內所有雜物清除干凈，同時應在旁邊放好彩條布或鋼板，將開槽產生的雜物統*放在彩條布或鋼板上；如發現梁與梁之間間隙不符合要求（即大于或小于規定范圍），應采取以下措施加以處理；(a)伸縮縫寬度鋼梁兩端為5cm，鋼筋砼梁間為1cm實有縫寬小于上述規定得應鑿寬到上述寬度。(b)實有梁間縫隙超過第*項規定時，再保證縫寬的前提下，應盡可能用砼補實且設直徑16MM螺紋懸臂加強筋，其水平長度為鋸縫間寬度之半減6CM，兩端均帶直角鉤，間距20CM，每側懸臂鋼筋用3根直徑為8MM橫向鋼筋相連，直徑為16MM螺紋鋼筋頂面在伸縮縫型鋼底以下2CM。(c)應理順、理直槽內的預埋筋及錨固筋，對預埋筋應進行除銹處理，同時如果檢查發現原來梁板預埋鋼筋不足，應及時補打數量足夠的膨脹螺栓，以確保型鋼的安裝質量；開槽后應禁止車輛通行，禁止施工人員及其它人員在槽兩側邊緣踩踏，影響砼施工質量。
（7）型鋼安裝。安裝以前檢驗槽內雜物是否清理干凈，特別是橋梁支座間的雜物必須用高壓水*沖冼干凈；在型鋼定位之前對型鋼進行平直度的檢查，雖然產品在出廠前已進行過平直度的校正檢查，但是不排除運輸途中或裝卸對產品的平直度的影響；為確保質量，要求在整個型鋼安裝過程中經常進行順直度及平整度檢測，型鋼的順直度應控制在3mm以內，平整度用3m直尺檢查應控制在2mm以內，型鋼頂面與路面高差應控制在2mm以內（用3m直尺進行檢查），發現問題及時處理，避免型鋼安裝完成后因平整度或順直度不符合要求而造成返工；型鋼定位后采用分段點焊加固的方法，以免型鋼過熱產生變形，焊接采用高質量的焊條，逐條焊接，先焊接頂面，再焊接側面，*后焊接底面，確保焊接質量；整個安裝過程中嚴格按操作工藝執行，安裝技術負責人在現場進行技術指導并及時調整施工工藝，同時監理全過程旁站，及時進行抽檢，*發現問題，及時要求施工人員進行整改，把質量隱患消滅于萌芽狀態。
（8）混凝土澆筑。型鋼定位錨固和布設路面層鋼筋后，二次清理槽內垃圾并用水沖洗，經監理驗收**后，方可澆筑鋼纖維混凝土；澆注時間*好在*天中溫度*低時進行，建議在晚上進行，檢查砼配合比是否按經監理批復的設計配合比進行，是否摻入外加劑，同時應對砼坍落度進行檢查，砼坍落度控制在3mm以內，確保C50鋼纖維砼質量；砼必須澆筑密實、平整無蜂窩，平整度在0、-2mm范圍內，并*次澆筑，保證整體性；混凝土振搗應采用兩側同步振搗的方法，至出漿、不再有氣泡為止，確保振搗密實，特別是對*些死角的地方，更應注意混凝土的振搗密實性；振搗密實后用刮桿將混凝土表面刮平,平整度*般應控制在低于路面標高2mm（不要超過2mm）。在砼施工過程中，要求監理、項目部技術人員實行全過程旁站，要求施工隊按照施工配合比寫好標示**，并在拌和現場準備*臺磅稱，以備監理人員隨時抽檢配合比，在拌和過程中督促施工隊做好砼抗壓、抗折試件，并由駐地辦試驗室不定期對砼進行抽檢。
（9） 養生?；炷脸跄髴?yīng)在其表面灑水并覆蓋麻袋或土工布，養護時間應不小于7晝夜；同時養生期間應由專人進行交通管制，做好防護或封閉措施，如在離橋頭兩側50m處用掛彩旗的繩子封閉交通，并設立指示、警示標志，嚴禁車輛及行人通行，確保混凝土質量。

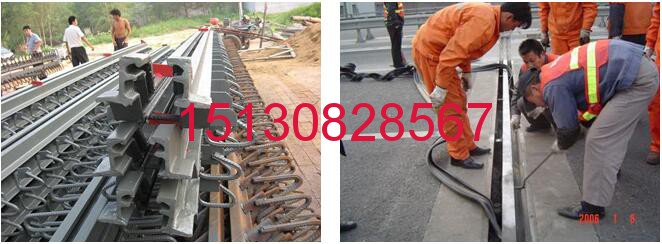

（10） 安裝橡膠條。經過養生、（鋼纖維）混凝土達到設計強度的50％以后，方可安裝橡膠條。安裝前應將縫內的泡沫板、纖維板全部掏干凈，以免雜物夾在縫內，影響混凝土的伸縮性。橡膠止水條安裝應平整，長度適當，并做到整潔，外表美觀，順暢?？梢栽诿咳?低氣溫時安裝為了方便安裝橡膠條，安裝時型鋼間隙的確定既與安裝時溫度有關（見表1），同時又需與橋梁實際伸縮量和設計伸縮量的實際差值有關，當實際伸縮量比設計伸縮量小時，可考慮適當調小型鋼間隙，反之，可考慮適當加大型鋼間隙。

更換盆式橡膠支座 就要了解盆式橡膠支座的工作原理。

盆式橡膠支座工作原理是利用被封閉鋼制盆腔內的彈性橡膠塊,在三向受力狀態下具有流體的體積不可壓縮性的特點,將橋梁上部的結構反力可靠地傳遞到墩臺上,并實現橋梁梁端的轉動,同時依靠四氟乙烯板與不銹鋼板之間的自由滑移,來適應橋梁上部結構由于氣溫變化、混凝土徐變及收縮等因素引起的水平位移。

盆式橡膠支座且能滿足較大支承反力、*定的水平位移和豎向轉動要求,從而保證橋梁的使用安全。

T梁的支座更換的安裝內容：
1、橡膠支座在安裝前，應檢查產品**證書中有關技術性能指標，外委檢驗**后方準使用。
2、支座下設臵的支承墊石，混凝土強度應符合設計要求，頂面要求標高準確，表面平整，避免支座發生偏歪、不均勻受力和脫空現象。
3、安裝前應將支座墊石頂面鑿毛，用環氧樹脂水泥精確調平，支座頂面標高比設計標高低1cm。
4、在支承墊石頂面彈十字線，將梁的軸線和梁端支承**線精確放到墊石上，使支座**線和墨線重合。
5、支座為矩形支座，安裝時注意長寬方向，不得將其放反。長邊為橫橋向，短邊為順橋向。
6、梁安放時，必須仔細，使梁就位準確且與支座密貼，就位不準時，或支座與梁不密貼時，必須吊起，采取措施墊鋼板和使支座位臵限制在允許偏差內。

橋梁頂升須根據橋梁實際情況，對簡支結構體系橋梁，可單跨進行頂升，也可*聯同時進行頂升；對連續結構體系橋梁，應按*聯同時頂升，并保證頂升同步。施工時應根據頂升計算的支撐反力，選擇千斤頂?shù)捻斏龂嵨?，保證千斤頂頂升噸位需大于2倍的頂升重量。具體施工步驟如下：(1)工作腳手架搭設：工作腳手架采用鋼管搭設。地基夯實平整，設置混凝土條型基礎。為了增強鋼管架的穩定性，在腳手架外側安裝拋桿、內側安裝頂桿(頂在墩臺上)。
(2)千斤頂及油泵校驗：為了滿足頂升同步的要求，千斤頂宜采用統*型號。為了保證頂升時梁體受力均勻，在同*組千斤頂?shù)紫戮鶋|300×300×30mm鋼板，頂面墊鋼梁，千斤頂必須支頂在腹板位置上，千斤頂安放必須平穩。所有千斤頂及油泵進場前均應進行標定。
千斤頂放置在支點位置，由專人指揮，統*發令，每次頂升高度為5mm。頂升過程中要設置臨時支點。千斤頂由油泵控制，每臺油泵控制多臺千斤頂，每個千斤頂要由專人負責，隨時測量，保證每個千斤頂處的頂升高度基本保持*致，誤差不能超過0.5mm。試頂完成后，在專業人員的統*指揮下所有千斤頂慢慢用力整體頂起梁體使其離開原支座約lcm立即停止，并立即在上、下橫梁間增設若干個鋼筋混凝土預制塊或鋼板形成臨時固定點，以增加接觸點和面積，提高頂升系統的穩定性，確保橋梁整體安全。正式頂升前必須進行試頂，檢查梁體及頂升設施是否異常，保證安全可靠。
