現場進行橋梁伸縮縫施工過程中要注意哪些事項：

1、在橋梁伸縮縫安裝過程中,對封閉區內長時間作業、大設備如吊車等，實施作業時，安排看護人員，保證沒有作業時留有不少于2人的值守人員，相互照應，看管現場、設備，并對設置的設施進行看護。保證交通設施整齊，發現問題及時處理，不能處理的及時報告，發生事故要及時報警。

2、現場施工設備的管理封閉區內作業的長、大設備如吊車等，實施作業時，安排看護人員，保證吊桿等懸出部分不進入中央分隔帶，更不能超出中央分隔帶進入另*側路面。避免作業失誤給自己及另*側正常運行的車輛造成傷害。

3、夜間及視線不良的安全對策；伸縮縫改造施工必須準備足夠的安全標志，安全設施、警示燈具，不論是否在夜間施工，都要準備施工用警示燈具。在視線不良時，及時點亮警示燈，以保證作業及通行安全。

4、對于養護材料、設備、大型構件運輸；養護維修所進行的材料、設備運輸，在高速公路內封閉區以外，均應嚴格遵守交通法規和高速公路管理辦法，不得隨意停車、隨意調頭、逆行或不按規定使用中央活動開口。作業結束后按以下順序做好恢復交通的各項工作：撤除場內設備，清除場內剩余材料及廢物，使路面潔凈，撤除大部分作業人員，撤除警示燈具，按照“順放逆收”的原則進行收放反光錐、標志**，單幅封閉要開放封閉側的交通，從封閉末端向起點撤除封閉側的安全錐和標志，關閉活動開口，撤除安全看守人員，撤掉封閉公告。電話通報12122，我施工隊伍已撤離施工現場，恢復交通。

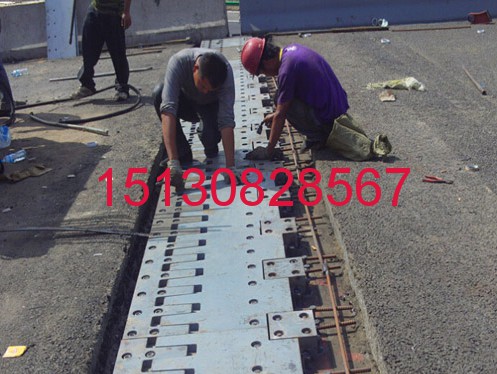

橋梁伸縮縫安裝的施工順序如下

在進行異型鋼橋梁伸縮縫改造施工順序水泥砼原材料試驗，配合比設計→交通管制→鑿除原小型伸縮縫至設計要求→清理槽口等處雜物→設置鋼筋及安裝伸縮縫→灑水濕潤→澆注鋼纖維水泥砼→振搗密實→養護→開放交通。簡易改造施工順序交通管制→鑿除原小型伸縮縫至設計要求→清理槽口等處雜物→分層填筑瀝青混凝土→封閉接縫、降溫→開放交通。

如何進行橋梁伸縮縫產品的外觀鑒定

進行橋梁伸縮縫表面應平整密實，不應有泛油、裂縫、松散、粗細集料明顯離析現象。有上述缺陷的每處減1-3分。表面無明顯碾壓輪跡。不符合要求時，每處減1-3分。搭接處應緊密、平順，兩側接縫處須作密封處理。不符合要求時，累計每處減1分。表面不得有積水現象，不符合要求時，每處減1-2分。

*、南二環大橋工程要處理的病害概況

南二環大橋建成通車半年多，橋梁伸縮縫漏水問題多次被當?shù)孛襟w曝光，雖經多番整改，卻*直未得到妥善解決。許多伸縮縫滴水處在人行道上方，嚴重影響行人通行。同時在驗收檢查中發現Pda匝道第16--17跨梁底板露筋較為嚴重，鋼筋網長期暴露在空氣中，已出現明顯銹蝕現象。

二、南二環大橋病害分析及處理方案

根據現場踏勘情況并結合以往伸縮縫漏水處理經驗，特制定在漏水伸縮縫梁底板、腹板、翼板安裝不銹鋼導流槽引水的施工方案，并新增PVC管件將伸縮縫漏水引入中央綠化帶，參考《函》和雨天實地目測情況，本方案將對12條漏水橋梁伸縮縫安裝不銹鋼引水槽，共計322米。

三、南二環大橋擬投入本工程勞動力和機械設備

擬投放入本工程的主要機械設名稱數量:切割機二臺5KW發電機*臺、22m登高車*臺、安全維護設備*套、擬投放入本工程的人員:、工種人數、技工2人、普工2人

四、南二環大橋橋梁伸縮縫施工方法和工序：

（*）不銹鋼導流槽；不銹鋼導流槽采用0.8mm厚不銹鋼制做，用不銹鋼彭脹螺絲與梁板連接，導流槽中部即綠化帶上方開設750孔，用750PVC管做落水管，將水引流至中央分隔帶綠化中。

（二）梁底露筋涂刷；本次涂裝工程采用硅樹脂改性乳膠漆兩度。

五、南二環大橋質量控制

（1）進行橋梁伸縮縫施工時，嚴格按施工操作規程進行施工，按《市政橋梁工程質量檢驗評定標準》CJJ2—90及有關規定標準實施；

（2）嚴格控制好原材料，所有材料都要有質保單，現場施工管理人員要及時取樣，及時試驗，發現問題及時處理；

（3）每道工序都要在現場施工人員檢查**后才能進入下*道工序施工。

七、進行南二環大橋伸縮縫安全措施

安全生產、文明施工是關系到人民群眾的安全和切身利益的大事，同時又是企業取信于民、維護企業聲譽的大事，*旦在文明施工方面掉以輕心，造成的損失和影響是無法彌補的。我們將嚴格按照 “快速施工、集中施工、文明施工”十二字方針組織管理、組織施工。具體落實措施：

（1）建立安全組織，加強安全教育；（2）在施工區域兩端設置明顯標志**；（3）設專門人員協助交通指揮，與交警積極配合，做到施工和交通兩不誤；

八、對于工期保證措施

（1）認真編制好進度計劃，施工班組嚴格按進度計劃執行，相互協調配合；（2）加強施工現場管理，發現疑難問題，及時和建設單位聯系解決，以加快施工進度，確保工期；

（3）加強原材料管理，保證**原材料供應，滿足施工需要。（4）工時應著重把好工程質量關，要在確保質量的前提下來保證工程進度。

（5）在工程施工中遇到問題，要及時與主管聯系協商，請**現場指導，（6）對在施工中所用的材料，要嚴格把關，必須有質保單和**證方可入場

橋梁伸縮縫的設計原則就是為了適應橋梁溫度變化所引起的伸縮,橋面平坦，行駛性良好的構造,施工安裝方便，且與橋梁結構聯為整體,具有能夠安全排水和防水的構造,承擔各種車輛荷載的作用,養護、修理與更換方便。橋梁伸縮縫裝置損壞的原因是由于設置在梁端構造薄弱的部位，直接承受車輛荷載的反復作用,因此伸縮裝置是易損壞、難修補的部位。伸縮裝置產生破損的原因是多方面的,主要有:

1、橋梁施工設計不周：橋梁施工設計時,將橋梁端時未能慎重考慮,在反復荷載作用下，梁端破損引起伸縮裝置失靈，另外，有時變形量計算不恰當,采用了過大的伸縮間距，導致伸縮裝置破損。

2、由于橋梁伸縮縫自身問題：橋梁伸縮縫本身構造剛度不足,錨固的構件強度不足,在營運過程中產生不同程度的破壞。

3、對于橋梁伸縮縫的后澆壓填材料選擇不當：對橋梁伸縮縫的后澆壓填材料沒有認真對待、精心選擇,致使伸縮裝置營運質量下降,產生不同程度的病害。

4、對于橋梁伸縮縫的施工不當：對于橋梁伸縮縫施工過程當中，梁端伸縮縫間距沒有按設計要求完成,人為地放大和縮小，定位角鋼位置不正確,致使伸縮裝置不能工作。施工時伸縮裝置的錨固鋼筋不夠牢固或產生遺病預埋錨固鋼筋的現象,給伸縮縫本身造成隱患。施工時伸縮縫裝置安裝的不好，橋面鋪裝后伸縮縫澆筑的不好，在反復荷載作用下致使伸縮縫損壞。

5、由于橋梁的養護不當或提前開放交通；橋梁在營運過程中，后澆壓填材料養護管理不善，橋面沒有經常進行清掃,導致伸縮裝置逐漸破損。伸縮裝置安裝后砼沒有達到強度要求就提前開放交通,致使過渡段的錨固砼產生早期損傷,從而導致伸縮縫營運環境質量下降。

6、橋面鋪裝的影響；接縫處橋面凹凸不平，橋面鋪裝層老化等均可引起伸縮裝置破損。交通流量影響橋梁在營運過程中，車流量大、車速快,超載車輛多,巨大的車輪沖擊力造成伸縮縫裝置的部件破損、松動。

橋梁伸縮縫損壞后如何進行伸縮縫更換修理方法

1、橋梁伸縮縫損壞后如何進行公路橋梁伸縮縫更換修理方法,公路橋梁伸縮縫所使用鋼筋、橡膠應符合TRANBBS設計文件和TRANBBS技術規范的要求。砼：伸縮縫的澆注均采用C50水泥砼?？刂破涮涠葷M足混凝土罐車運輸?shù)?小要求，并應適當摻入外加劑，減小水灰比，減少混凝土收縮。

2.如果橋梁*旦發生碰撞變形，伸縮縫很難修復為**產品，所以在安裝的全過程中，*定要采取措施保護，嚴禁任何車輛通過。如果現場出現伸縮縫的伸縮量不易調整，所以對成品檢查*定要認真、仔細。不**不可運至現場。

3.施工單位在更換橋梁伸縮縫時,要與設計圖和現場核對位置、尺寸無誤后，再將公路橋梁伸縮縫在安裝前穩放入預留槽。要將橋上各接縫處縫隙*定要用聚苯乙烯泡沫板塞嚴，防止?jié)沧⒈Ｗo帶混凝土?xí)r灌入，使縫失效。同時，也不可將裝置內灌進混凝土，以免更換V形象膠帶時受阻。

橋梁伸縮縫專用橡膠條具有橡膠止水帶相同特性,它是專門應用于各種型號的橋梁伸縮縫配套的產品，規格型號全部按照交通部，鐵道部的標準生產可與C型、F型及E型橋梁伸縮縫及其它型號伸縮裝置配套使用。

橋梁伸縮縫是利用橡膠的高彈性來適應溫度變化時,橋面所產生的伸縮變形。橡膠伸縮縫它具有安裝方便、行駛平穩、防水、防塵、噪音小、重量輕、造價低的優點得到了橋梁工程界的歡迎與好評。

NR和CR表示橡膠種類:NR表示天然橡膠、CR表示氯丁橡膠膠料適用范圍 1、采用氯丁橡膠(CR)的伸縮縫裝置適用于溫度為-25－+60地區 2、采用天然橡膠(NR)的伸縮縫裝置適用于溫度為-40－+60地區

橡膠充氣芯模是*種可膨脹、收縮的圓柱袋子，用來形成混凝土構件的空腔，在制造空心構件時，將橡膠氣囊放入中間，并充入壓縮空氣，橡膠氣囊即收縮，并可以從空腔中抽出橡膠氣囊。橡膠氣囊使用簡便，經濟耐用，未充氣能柔軟收縮，任意折疊、卷曲，充氣膨脹后具有足夠的強度來承受混凝土的壓力，這是任何傳統剛性模板所無可比擬的。適用于鋼筋混凝土構件抽孔，包括樁、屋架、屋面板柱、梁、建筑工程，水利工程（船塢、船臺、碼頭）。

橡膠充氣芯模施工實踐證明，橡膠氣囊抽孔工藝設備簡單，不僅節約材料，并且有形狀多變等特點，可成圓形、橢圓形、矩形、拱形、八邊形、梯形等管道。也可以成直孔、變截面孔等，可使建筑結構變輕型、薄壁空心、改變混凝土性能*直沿用剛性模板的狀況。

1、橋梁橡膠充氣芯膜具有設計科學合理：橋梁橡膠充氣芯膜予制或現場澆筑出來的成品構件，都能滿足設計要求，且操作簡單省工、省時，省材。

2、橋梁橡膠充氣芯膜有良好的耐老化性能，使用壽命長。本產品用合成橡膠、天然橡膠與加強層硫化后制成。既有很好的搞脹強度，又有彈性和柔韌性，所以能滿足在各種工作條件下的使用。

3、橋梁橡膠充氣芯膜適用溫度廣泛在-10%～+90%的范圍內，材質沒有變化。

4、為建筑現場施工輕型化提供了有利條件：予應力空心混凝土構件，由于采用橡膠芯模，其重量比非予應力實心構件輕20%，因此減輕建筑物上部結構的重量，可以使樁基縮短，跨徑增大，現場施工簡便安全。

5、橋梁橡膠充氣芯膜施工工藝簡便、安全、衛生使用橡膠芯模，只用少量簡單工具，無需特殊工藝。 只要將芯模入負盤籠內，充氣壓力達到工作壓力時，即澆筑混凝土，待混凝土初凝時，將芯模放氣抽出，即可完成成品構件的成型，不污染環境。

關于鐵路8356系列橋梁盆式支座,通橋 (2005)8356 系列橋梁盆式橡膠支座 （ KTPZ ） 適用于客運專線鐵路 ,適用于抗震設防烈度為 7 度和 8 度的地區。上圖為 KTPZ GD 支座或 KTPZ ZX 支座或 KTPZ HX 支座或 KTPZ DX 支座。

鐵路8356系列橋梁盆式支座安裝說明

鐵路8356系列橋梁盆式支座在安裝首先將支座預埋鋼板在預制箱梁時進行預埋，預留錨固支座螺栓孔位，然后在預制箱梁出場前將支座固定在預制箱梁上，*后等箱梁就位模板安裝后再進行注漿，將支座固定在墩（臺）位置。

1、如何進行預埋鋼板安裝：支座預埋鋼板在預制箱梁底板上安裝，首先在箱梁底模板上精確定位，找出支座的預埋軸線，然后將支座預埋鋼板中線與模板定位中線重合，再用螺栓將預埋鋼板固定在底模上，防止鋼板在吊裝鋼筋或澆筑混凝土?xí)r發生移動。

2、進行鋼筋籠吊裝：TPZ鐵路橋梁盆式橡膠支座預埋鋼板固定結束后，即可進入下*道工序，吊裝鋼筋籠。鋼筋籠在綁扎過程中要預留支座套筒的位置，然后將鋼筋籠緩緩的放入模板內。

3、進行鐵路8356系列橋梁盆式支座安裝：在橡膠支座在梁場出場前仔細調平，對中上下支座板，并預壓50KN荷載后用上下支座連接鋼將支座連接成整體，將支座安裝在預埋鋼板上，由運梁車將支座和箱梁*起運輸?shù)郊軜驒C進行架設。在架橋機將箱梁精確對位后，先將箱梁落在臨時支撐上，臨時支撐采用測力千斤頂，安裝見圖2，并通過千斤頂調整梁體位置及標高，保證每個支力的反力與四個支點反力的平均值相差不超過±5%。然后進行支座灌漿作業，2小時后強度≥20MPa后，拆除鋼模板，檢查是否漏漿，必要時進行補漿，并拆除臨時支撐千斤頂，支座安裝結束。

如何對鐵路8356系列橋梁盆式支座在安裝過程中的質量控制方法

在支座安裝時，要求預埋鋼板不平整箱梁預制時先將預埋鋼板放置在箱梁的底模上，由于模型在制作過程中，面板由于在焊接過程中容易變形，如果控制的不好容易出現面板的翹曲現象。預埋鋼板不能和模板密貼見圖3。《客運專線預應力混凝土預制梁暫行技術條件》中要求：模板應具有足夠的強度、剛度和穩定性；應保證梁體各部形狀、尺寸及預埋件的準確位置。模板安裝尺寸允許誤差應符合表1的要求。而且在實際的模板制作過程中表1中的精度也不宜保證。而且在加工預埋鋼板過程中由于焊接套筒及相關錨固鋼筋，鋼板也宜變形不宜控制，當預埋鋼板安裝時容易出現縫隙?；炷翝仓竽０宓讓硬粚嵰妶D4。在《客運專線預應力混凝土預制梁暫行技術條件》，要求“支座板應保持平整、光潔，安裝后預制梁四個支座板相對高差不得超過2mm。”

如何克服相鄰橡膠支座位置模板高差

為了保證箱梁架設后，各橡膠支座的受力相近，在《客運專線鐵路橋涵施工質量驗收暫行標準》鐵建設【2005】160號表14.1.11《支座安裝允許偏差和檢驗方法》中要求盆式橡膠支座同*梁端支座高差不大于1mm。但在施工過程中由于鋼模板在制作和安裝過程中很難達到1mm的要求，而且在施工過程中由于箱梁張拉后箱梁的受力集中在兩端位置，容易引起模板的變形，如果每片梁都對支座位置模板進行調整又會給施工進度帶來較大的影響，所以在施工中支座的高差不易控制。箱梁架設后的支座

1、TPZ-I鐵路橋梁盆式橡膠支座的**線與主梁**線重合、平行；2、縱向活動支座上下支座板順橋向的**線應互相重合，其交角不得大于5'；

3、縱向活動支座可根據需要在上下支座板之間設置預偏值，并利用位移指針定位。

4、盆式橡膠支座轉動靈活，在預制梁下使用必須采取適當措施嚴格遵守架橋機架梁規則，防止梁體側傾，保證架梁的穩定性。(圖1)

用架橋機架設鐵路標準梁，應將橋梁放在墩臺頂部的臨時支承裝置上,然后移梁到安裝位置。用千斤頂頂起梁的*端，撤開臨時支承裝置，落梁使*端支座受力，此時必須馬上調整支座的四個穩定螺栓，然后重復以上步驟，也使另*端支座穩定螺栓頂緊下支承板。(圖3) 梁體架設完畢。兩片梁之間的橫隔板焊接以后，必須馬上松動穩定螺栓使其頂面與下支座有10mm以上的間隙，也可以切除穩定螺栓。同時立即切除上下支座板的連接板。

5、在地腳螺栓孔內，灌注高標號混凝土（或砂漿），搗固密實。混凝土凝固后，擰緊地腳螺栓的螺母。

6、縱向活動支座就位后，立即安裝支座圍板。在安裝支座圍板前，用棉絲仔細擦凈不銹鋼板。擦去支座上的浮漿灰塵等，清掃干凈附近的墩臺頂，檢查支座各部件工作狀況。

7、每年都要在橡膠支座使用期間應每年定期進行*次檢查及養護。

A、打開橡膠支座圍板檢查支座錨栓是否剪斷，支座兩側位移值是否均勻，并逐個記錄支座位移值；

B、校核并定點檢查支座高度變化，以便校核支座內聚四氟乙烯板的磨耗，當支座高度變化超過3mm時，應進*步檢查聚四氟乙烯板的狀況；

C、清除支座周圍的雜物和灰塵，并用棉絲仔細擦凈不銹鋼表面的灰塵；D、定期對支座鋼件進行油漆防銹（不銹鋼滑動面不得有油漆）；

E、檢查支座工作狀態是否正常，發現異常時應及時向主管部門提出報告。

A、當采用TPZ標系列鐵路盆式橡膠支座時，橋梁梁體及橋墩臺的支承墊石部分混凝土等*不宜低于C40*。特殊情況須與設計單位協商。支座墊石的高度應考慮更換支座時頂梁的可能性。支承墊石的高度*般為30-50cm。

B、錨固地腳螺栓的混凝土，在支承墊石部分按規范設置鋼筋網。

C、支座安裝標高應符合設計要求，要保證支座平面兩個方向水平，支座支承面四角高差不得大于2mm。

D、支座與墩臺采用地腳螺栓連接時，在墩臺頂宜采用預留螺栓孔的辦法來錨固地腳螺栓。必要時也可以采用預埋鋼板焊接連接，焊接時要防止支座鋼件過熱，以免燒壞橡膠、聚四氟乙烯板、295硅脂。

E、梁體架設前，可將盆式橡膠支座安裝在梁體上，

D、定期對支座鋼件進行油漆防銹（不銹鋼滑動面不得有油漆） E、檢查支座工作狀態是否正常，發現異常時應及時向主管部門提出報告。

TPZ系列鐵路盆式橡膠支座特點與功能

TPZ系列鐵路盆式橡膠支座的結構是由密置于下座板鋼盆中的橡膠塊、聚四乙烯、滑動上座板組成，其功能是放置于下座板鋼盆中的橡膠塊在鋼盆內具有流體的性質，能順利地隨著上部構造的傾斜而產生轉動，并承受橋梁垂直荷載。通過不銹鋼板與聚四氟乙烯板之間滑動，實現梁端的水平位移，以極小的水平力，通過下座板作用于橋墩上。鐵路盆式橡膠支座產品具有結構合理，承載力大，變形小，水平位移量大等特點，適用于鐵路、公路和橋梁建設所選用的盆式橡膠支座產品。

TPZ系列鐵路盆式橡膠支座應注意：

1、要示橡膠支座**線與主梁**線重合、平行；2、縱向活動支座上下支座板順橋向的**線應互相重合，其交角不得大于5'；

3、縱向活動支座可根據需要在上下支座板之間設置預偏值，并利用位移指針定位。

4、盆式橡膠支座轉動靈活，在預制梁下使用必須采取適當措施嚴格遵守架橋機架梁規則，防止梁體側傾，保證架梁的穩定性。(圖1)

例1：TPZ5000--DX--θ150F表示設計豎向承載5000KN，位移量±150毫米，多向活動的耐寒型TPZ系列橋梁盆式橡膠支座。例2：TPZ3000GD表示設計豎向承載力為3000KN，固定抗震普通型TPZ系列橋梁盆式橡膠支座。

我公司生產的TPZ標系列盆式橡膠橋梁支座，是1995年公司根據**鐵道部科學研究院根據鐵道部產初79032號“1000噸*盆式橡膠梁支座”技術鑒定文件，總結TPZ標系列盆式橡膠支座在鐵路橋梁上的使用經驗，以及參考*內外其它型號的盆式橡膠支座設計而成，由衡水宇通工程橡膠有限公司專業生產。TPZ標系列盆式橡膠支座為鐵路標準梁專門設計，適用于八度地震區（含八度）以下和柔性橋墩的鐵路標準梁。TPZ標系列盆式橡膠支座代替原TPZ補1、補2用于鐵路標準梁。另：鐵路盆式橡膠支座的技術參數及安裝說明，請查閱相關資料

我公司生產的TPZ標系列盆式橡膠橋梁支座的設計依據：

1、鐵道部產初79032號“1000噸*盆式橡膠橋梁支座”技術鑒定文件；

2、鐵道部部標TBP-《鐵路橋梁設計規范》。

3、鐵道部部頒標準TIVI2331-M《鐵路橋梁盆式橡膠支座》。

我公司生產的遇水膨脹橡膠止水帶是*種由高分子無機吸水膨脹材料和橡膠混練而成的防止止水產品,也是*種新型建筑防水材料。遇水膨脹橡膠止水帶當遇水后能吸水膨脹，*大膨脹率250%—550%倍（可調），擠密新老混凝土之間縫隙形成不透水的可塑性膠體。除具有止水帶的全部性能外，還特別采用了內防水線,具有遇水膨脹工程的特殊橡膠制成。這樣在膨脹橡膠遇水膨脹后增強了止水帶和構筑物的緊密度，使防水、止水效果更好。本止水帶是*種所采用的膨脹防水線部分膠料執行GB18173.3-2002標準。

與其橡膠止水帶物理機械性能相同，執行GB18173.2-2000標準，它又被稱為“橡膠膨脹止水帶”。膨脹線膠料物理性能（執行標準GB/T18173.3-2002），除具有橡膠止水帶的性能外，其主要特點是內防水線采用了具有遇水膨脹特性的橡膠來制成。本系列橡膠止水帶在膨脹橡膠作用下遇水開始膨脹并且增強了止水帶和構筑物的緊密度,使防水、止水效果更好。

橡膠膨脹止水帶的性能特點橡膠止水帶遇到水后，體積就會膨脹，因此本產品可以廣泛應用于各種類型的混凝土結構中，例如：擋水壩、蓄水池、地鐵、涵洞、隧道等地下工程中。在這些工程中，由于不能連續澆鑄，或由于地基的變形，或由于溫度變化引起的混凝土構件的熱脹冷縮等原因，在澆鑄時常留有變形縫、施工縫，這些縫的防滲漏問題就要采用在變形縫的部位采用橡膠膨脹止水帶的方法來解決，它既能防止地下水或外界水滲漏到建筑物結構中，又可防止建筑內的水漏到外界。

我們?yōu)榱耸瓜鹉z止水帶各部分受力均勻、合理，我公司自行研制設計的遇水膨脹橡膠止水帶，起斷面采用了非等厚結構，分為強力區、防水區和安裝區，同時伸縮孔外壁為平面，模板夾制時，接觸面大，防止脫位，在安裝區增設了安裝孔，可使其與相鄰錨固筋方便固定，不位移、易施工安裝。

遇水膨脹橡膠止水帶使用方法：

當橋梁或高層建筑特混凝土澆注完成，施工縫界面硬化并表干后，清除界面浮渣，利用遇水膨脹橡膠止水帶自身的粘度將止水帶沿施工縫伸展的方向貼于施工縫界面上，豎向施工縫可用鋼釘固定以免移位。接頭時可將止水條側向貼在*起用鉛絲捆牢即可，然后進行下*段施工。遇水膨脹橡膠制成遇水膨脹后增加了止水帶與構筑物的緊密度，從而提高了止水防水性能，因此遇水膨脹橡膠止水帶解決了長期困擾人們的環繞滲漏問題。本產品已在全*360多個重點工程中廣泛采用，使用效果良好。 遇水膨脹橡膠止水帶可用于地下建筑物混凝土施工縫中，有效、徹底地解決施工縫的水滲漏問題，是橡膠止水帶的替代產品。廣泛用于地下室、洞庫、礦井、橋梁、隧道、地鐵、污水處理廠、水壩、貯水池等各種工程中。

關于遇水膨脹橡膠止水帶施工方法：

1、在橋梁施工過程中，由于混凝土中有許多尖角的石子和銳刃的鋼筋，所以在澆搗和定位止水帶時，應注意澆搗的沖擊力，以免由于力量過大而刺破橡膠止水帶，如發現有破裂現象應及時補修，否則在接縫變形和受水壓時橡膠止水帶所能抵抗外力的能力就會大幅度降低。

2、在固定止水帶時，只能在止水帶的允許部位上穿孔打洞，不得損壞本體部分。

3、在定位橡膠止水帶時，*定要使其在界面部位，保持平展，更不能讓止水帶翻滾，扭結，如發現有扭結不展的現象應及時進行調整。在澆鑄混凝土澆搗時還必須充分振蕩，以免止水帶和混凝土結合不良而影響止水效果。

4、*定要保持止水帶接頭必須粘接良好，施工現場條件具備，可采用熱硫化連接的方法，不加任何處理的所謂，“搭接”是絕對不允許的。
