球型橡膠支座通過球面?zhèn)髁?、不出現力的縮頸現象，作用在混凝土上的反力比較均勻。球形支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程，轉動力矩小，而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關，與支座轉角大小無關。因此特別適用于大轉角的要求，設計轉角可達0.06rad以上。支座各向轉動性能*致，適用于寬橋、曲線橋等。支座不用橡膠承壓、不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。

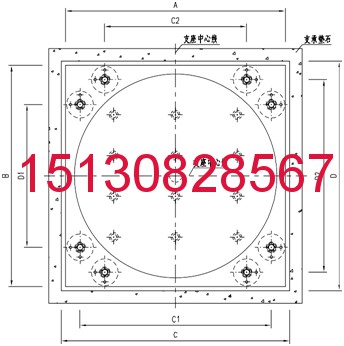

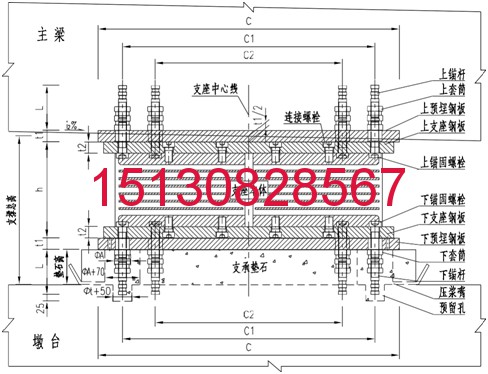

QZ球型橡膠支座由上座板、下座板、凸球型中間板和兩塊不同形狀的聚四氟乙烯板組成。它既具備了盆式橡膠支座承載能力大和位移大等特點 , 而且更能適應支座大轉角的需要。它具有下列新特點： 通過球面?zhèn)髁?，無力的縮頸現象 通過球面四氟板的滑動來轉動，轉動力矩小，而轉動力矩與支座轉角無關，特別適用于大轉角設計要求（設計轉角可達 0.05rad ）各向轉動性能*致，適用于寬橋、曲線橋、斜橋及大跨徑橋梁 不采用橡膠承壓，特別適用于低溫地區

球型橡膠支座的橡膠材料主要為氯丁橡膠和天然橡膠，也有采有用三元乙丙橡膠、丁基橡膠和氯化丁基橡膠的。球型橡膠支座是采用鋼構件與橡膠組合而成的新型橋梁橡膠支座產品，本產品和鑄鋼輥軸橡膠支座相比，具有承載能力大、水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，球型橡膠支座可以很好的適宜于大垮橋梁使用的較理想的支座。球型橡膠支座目前承載力為31個*別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。球型橡膠支座是專用于公路橋梁的橋梁支座產品,它是將橡膠塊安置于密封鋼盆中的，在三向受力的情況下，而產生相應的反力，承受橋梁的垂直荷載，同時,支座可以利用橡膠的彈性，滿足梁端的轉動，通過焊接在上座板上的不銹鋼板與聚四氟乙烯來進行自由滑移，就可以完成橋梁上部構造的水平位移。球型橡膠支座具有結構合理、變形小、水平位移量大、承載能力大、轉動靈活、并有良好的緩沖性能的特點，是公路橋梁連續式橋梁支座的*佳選擇.

公路橋梁盆式橡膠支座出廠經檢測必須完全符合JT391－1999《公路橋梁盆式橡膠支座》標準才能出廠。在支座組裝前應用丙酮或酒精將四氟板和不銹鋼滑板擦洗干凈,然后在四氟板儲脂坑內注滿5201-2硅脂。然后在安裝地腳螺栓、預埋底柱及防塵罩。注意,在安裝盆式橡膠支座安裝時宜將地腳螺栓穿入頂（底）板并旋入底柱內，頂（底）板與底柱之間墊上2mm厚的橡膠墊圈。底柱放入預留孔內，調整好支座平面位置和設計標高后，用環氧樹脂砂漿填滿預留孔。支座四腳高差不得大于2mm。當球型橡膠支座安裝就位后，應在頂、底板四周安裝防塵罩。防塵罩不應影響支座的滑移與轉動性能。

球型橡膠支座的分類:按活動方式可以分為：雙向活動支座：具有豎向轉動和縱向與橫向滑移性能，代號為SX； 單向活動支座：具有豎向轉動和單*方向滑移性能，代號為DX；c、固定支座：僅具有豎向轉動性能，代號為GD。適用溫度范圍可以分為a.常溫型支座：適用于-25℃～+60℃； b.耐寒型支座：適用于-40℃～+60℃代號為F。按技術性能可以分為:a.支座豎向轉角≥40′；b.豎向承載力1000-50000KN共分28*，非滑移表面的水平承載力為豎向的10% ；c.摩擦系數：常溫型μ≤0.04；耐寒型μ≤0.06盆式橡膠支座壓縮變形值不得大于支座總高度的2%，盆環的徑向變形不得大于盆環外徑 的0.5‰其中固定式非滑移方向的水平承載力均不小于支座堅向承載力的10%?？拐鹦拖鹉z支座水平承載力不小于支座堅向承載力的20%。支座轉動角度不小于0.02rad。在支座中添加5201硅脂潤滑后，常溫型活動支座設計摩阻系數*小取0.03.加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數*小取0.06。

如支座與大梁采用地腳螺栓連接與墩臺采用焊接連接。當采用預埋地腳螺體孔的地腳螺體連接時，建議用環氧樹脂砂漿替代灌漿的混凝土，其配合比(按重量)為環氧樹脂(6101)100，二丁脂17，乙二胺8，砂250。球型橡膠支座安裝前應拆箱作全面檢查及進行清潔。除去油污，特別是不銹鋼與填充聚四氟乙烯板的相對滑移面應用丙酮或酒精仔細擦洗干凈，支座其它各件也應擦洗干凈，支座內不得涂刷防銹油。在安裝中，要保證盆式支座的**線與主梁**線應重合或保持平行。必須確保支座的上、下各部件縱橫向必須對中，或由于安裝時溫度與設計溫度不同，支座縱向上下各部件錯開的距離必須與計算值相等。如果在連續橋梁實行體系轉換時，必須在GPZ系列支座和硫磺水泥漿塊之間采取隔熱措施，以免損壞填充四氟乙烯板和橡膠塊。球型橡膠支座的活動支座，采用不銹鋼板和聚四氟乙烯滑動面采用硅脂潤滑，可降低摩擦阻力。 縱向活動支座采用中間導向措施，能適應梁體旁彎變形的需要。 縱向活動支座中間導向，與目前*內普遍采用的槽形上支座板型式相比，不但 減少了重量，而且減少鑄鋼件數量。 支座設置防塵圍板，減少灰塵侵入
安裝球型橡膠支座的墩或臺頂面設置安裝橡膠支座的墊石。橡膠支座除標高必須符合設計要求外，為確保GPZ橡膠支座的使用性能外，須保證三個方向的平面水平 。 在支座安裝前應拆箱作全面檢查及進行清潔。除去油污，特別是不銹鋼與填充聚四氟乙烯板的相對滑移面應用丙酮或酒精仔細擦洗干凈，支座其它各件也應擦洗干凈，支座內不得涂刷防銹油。在安裝中，要保證盆式支座的**線與主梁**線應重合或保持平行。5、必須確保GPZ盆式橡膠支座的上、下各部件縱橫向必須對中，或由于安裝時溫度與設計溫度不同，支座縱向上下各部件錯開的距離必須與計算值相等6、如果在連續橋梁實行體系轉換時，必須在橡膠支座和硫磺水泥漿塊之間采取隔熱措施，以免損壞填充四氟乙烯板和橡膠塊。球型橡膠支座安裝，首先在要安裝墩或臺頂面設置安裝好墊石。采用焊連連接方式：當施工單位在橋梁上下部構造在施工中，將盆式橡膠支座安裝位置應預埋比本系列支座頂、底板大的鋼板，并有可靠錨固措施。盆式支座就位后用斷續焊接將支座頂、底板與預埋鋼板焊接在*起。球型橡膠支座除標高必須符合設計要求外，為確保橋梁支座的使用性能外，須保證三個方向的平面水平。采用地腳螺栓連接方式：用地腳螺母將支座與橋梁上下部構造連接。上述兩種方法也可混合使用。

球冠圓板式橡膠支座在傳力均勻上，特別在有*定縱橫坡下明顯優于普通平面圓式橡膠支座，它能有效可靠地將上部結構的荷載傳遞給下部結構，且極大地改善在安裝過程中產生的偏壓脫空等不良現象，用途廣泛，不但適用于*般橋梁，更適用于各種布置復雜，縱坡較大的立交橋及高架橋。 鑄鋼支座適用于鋼筋混凝土和預應力混凝土梁，使用跨度為10米- 40米。支座分為：弧形支座、搖軸支座兩種形式。本鑄鋼支座適用于七度地震區及非地震區，也可用于八度地震區，此時搖軸支座中間應多加四個螺栓及螺栓孔。埋入墩臺中的錨栓(包括弧形支座及搖軸支座)可采用帶彎鉤16Mn鋼。搖軸橋梁支座橋梁搖軸支座是由鋼制的上,下擺座板和搖軸所組成的橋梁支座.主要用于中小跨度鋼梁；專橋8152系列鐵路橋梁鑄鋼支座鑄鋼支座采用碳素鋼或**鋼，經過制模、翻砂、鑄造、機械加工和熱處理等工藝制成的支座。有尺寸大、耗鋼量大，容易銹蝕和養護費用高等缺點。

XF橋梁伸縮縫因磨耗層與路面連續鋪設，行車較為舒適，不致有劇烈震動。構造簡單，施工容易，造價低廉。 受損時修補容易。 橋梁伸縮縫缺點：耐久性較差。 伸縮縫處磨耗層面易因應力集中而導致不規則的橫向大裂縫或凹陷。 僅可用與短跨徑橋梁，伸縮量5mm 以下者，且交通量或活載重不能太大?？缇嘈〉臉蛄浩渌璧纳炜s量亦較小，此時便可以封閉縫來取代開口縫。封閉縫的構造可以采取預制或現場制作，其內的填料可以由外擠壓填入或現場熱澆到縫中。封閉縫在現存 的開口縫必須修理或更新時常會使用到，其中以預制的封閉縫較常用。常用的封閉縫有以下三種：

1、柏油油耗伸縮縫；此種伸縮縫外露于橋面，縫寬為1～2cm，中間澆灌柏油，其縫垂直而下，或中間有彎角。為防止柏油下落可加做封口，由低部封之。此類伸縮縫*般適用于伸縮量為1～2cm的橋梁。優點：
構造簡單，造價低廉。 施工容易。 受損時，修補容易，維修時仍須有交通維持的計劃。缺點：防水性較差。柏油硬固之后彈性便降低，日積月累自然有空隙。尤其柏油與橋面板（或橋臺背墻）不易緊貼，因此，遇水時便容易滲入到支座。
壽命較短，耐久性差。 僅可用于短跨徑橋梁。 行車時易發生跳動，舒適感降低。

2、柏油紫銅皮伸縮縫此類型的伸縮縫與前述柏油油毛氈伸縮縫相同，僅增加紫銅皮而已。紫銅皮的功用為防止柏油下落及防水，故此類型為前者的改良式。*般而言，此類型的伸縮縫適用與伸縮量在1～3cm的短跨鋼橋。防水性較前者為佳。 構造簡單，造價低廉。 施工容易。 缺點：耐久性差。 行車易生跳動。 僅可用于短跨徑橋梁。 伸縮縫處橋面板的隅角混凝土因受活載的輪重沖擊，因而易遭破壞。3、TST碎石彈性伸縮縫裝置
該縫適用于-25℃～+60℃溫度地區，伸縮量在50mm以下的公路橋梁、城市立交橋、高架橋等橋梁伸縮縫。將專用特制的彈塑體材料TST加熱熔溶后灌入經清洗加熱的碎石中，形成“TST碎石橋梁彈性接縫”。碎石支持車輛荷載，TST碎石彈性接縫在-25℃～+60℃條件下能夠被拉伸或壓縮，滿足伸縮要求，專用粘合劑保證界面強度。 TST碎石伸縮縫構造圖優點直接平鋪在橋梁接縫處，與前后橋面或路面鋪裝形成連續體，橋面平整無縫，行車平穩、舒適、無噪音、振動小，便于維護、清掃。構造簡單，施工方便快速，鋪裝冷卻后即可開放交通。防水性能好，且耐酸堿腐蝕。造價低、耐用、養護更換少。缺點僅適用于伸縮量較小的橋梁。需要專用設備熔化TST材料和加熱石料，設備較大不便用于維修運輸。

4.滑板縫滑板縫又稱覆跨搭鋼板式伸縮縫，此種伸縮縫的特點是由數片鋼板組成，錯開成兩個伸縮部分，*上部為可滑動的厚鋼板，另相鄰兩個梁間設同寬的縫以容伸縮。優點：因由鋼板組成，所以本身較為堅固。 缺點：結構較復雜，施工較費時，維修不容易。 容易被雜物填塞，影響功能。 縫大時行車易跳動。

5.角鋼伸縮縫；此種伸縮縫與相鄰橋面板的上側，各以角鋼加強，其主要目的在于防止隅角的混凝土塊被行車震動所震壞?？p內或?yàn)橹锌眨蚬嘧赜驮僖宰香~皮于下方封住，以利防水及防止柏油下落。此類型的伸縮縫能適用與跨徑較長的RC、PC橋與鋼橋。其*大伸縮量可達5cm優點：可免橋面板隅角處的混凝土受活載的沖擊而受損。 施工容易。 構造尚稱簡單，經改良加強，上覆磨耗層效果甚佳。 若縫間灌注柏油，其下加紫銅皮可以加強防水的作用。 缺點：施工時欲使角鋼與混凝土接觸面平整很不容易，故易引起車輛跳動，并將角鋼焊接處震離混凝土，導致耐久性不佳。但經改良，在角鋼間加鋼板后可以改善此缺點。需要長時間封閉交通的情況下進行維修。容易銹蝕。

6.壓縮式填縫壓縮式填縫的主要材質為可以承受壓縮的彈性材料，此彈性材料可以經壓縮后而擠壓進原開口的縫中，此開口的邊緣具有黏滯的表面涂料，因此壓縮縫在壓擠進入開口縫之后可緊密地粘貼在原開口縫的橋面板邊緣。此種伸縮縫采用橡膠質化學合成品作為伸縮縫。優點：伸縮部分無需設支撐荷載的裝置，橋面板間也無需固定的設置，構造簡單。行車舒適。使用橡膠質化學合成材料輕巧、堅韌?？捎诠こ掏瓿珊蟀惭b，施工容易。修補僅需10～20小時，可縮短封閉交通的時間。缺點：
造價昂貴產品種類多，間有品質欠佳的，不易選擇適當品種，施工不良時膠結處易脫落。 壓縮式填縫與其他型式之橋面板縫*樣均會有受到其上車輛載重的磨耗與雜物累積的問題。另外*項工程界常見的壓縮式填縫的缺失就是填縫材質與橋面板邊緣的黏滯力易消失，不僅導致填縫材質本身受壓縮性能的減低，同時亦容易因外在車輛活載重的影響而使填縫材料彈出縫外（填縫材料的頂部在橋面板頂部之上），甚至于可能整個填縫材料完全脫離原縫之位置。

7.毛勒縫毛勒縫主體有以下兩大項： 兩條平行的鋼軌，錨錠（Anchored）至其兩邊的橋面板混凝土中，鋼軌可視情況用角鋼代替。 預制的帶狀合成橡膠擠塞在兩條平行的鋼軌中。 （A）單組合毛勒縫（B）多組合毛勒縫特點：（1）能承受車輪荷載的直接作用，具有較高的剛度和耐久性，并能將作用于鋼梁上的車輛荷載均勻分散及傳遞到結構設計合理的鍘性錨固結構筋上，而錨固結構件與橋梁連成整體，使伸縮縫裝置與橋梁體共同受力。見下圖：

（2）伸縮變形適應性強。伸縮縫裝置的各異型鋼梁上設計有內凹槽，通過專用工具能將防水密封膠條可靠壓緊凹槽內，無需任何粘結劑；防水密封膠條鳥型設計很好地適應伸縮縫的變化，并且更換方便，便于維修和保養。見下圖：

（3）施工快速、方便。伸縮縫無需錨焊固定,安裝好后裝入EPDM密封止水伸縮膠帶約三小時后即可通幸,施工快速方便。

（4）適應性強、工作可靠?？蛇m應大范圍的平面位移和剪切,并能在垂直方向?qū)崿F(xiàn)*定的位移,所以能適合于彎、坡、斜、寬等橋梁的橋面伸縮系統上使用:并能適應各種不同橫截面的橋面和各種不同形狀的防護欄、人行道。

（5）行車舒適、壽命長久、綜合性能優越，具有外形美觀,平整度高,行車平穩、舒適,*好的防滲漏水性能、防腐抗酸能力和隔音性能,在正常的養護情況下，使用壽命長達十五年以上。

8.梳形板縫梳形板縫主要結構為兩片鋸齒狀的鋼板，其鋸齒相互交錯，因此伸縮時鋼板交錯而過，不會相互擠壓。老式的梳形板伸縮縫不能解決防水的問題，但是經過改良后的梳形板縫解決了這個問題。優點：堅固耐久。 行車跳動小 設有防水裝置，不會造成雨水下漏。 缺點：結構復雜，施工不易，造價較高。 受損時維修不易。

可能會影響伸縮縫的伸縮量的因素和計算伸縮量的常用公式，對現在橋梁應用的伸縮裝置進行了綜述，并對新型的橋梁伸縮裝置--毛勒伸縮縫、TST伸縮裝置的應用前景進行了介紹。影響橋梁伸縮縫的伸縮量的基本因素：溫度變化溫度變化是影響伸縮量的主要因素。由于我*幅員廣大，溫差懸殊、變差幅度各地不*，茲推薦下列數據供設計參考使用，見表1。由于溫度使橋梁內部溫度分布不均勻會引起大跨徑橋梁端部產生角變位，*般跨徑比值較小，可不予考慮；大跨徑橋梁，設計時應予考慮。

表1  溫度變化范圍及線膨脹系數
橋梁種類 溫度變化范圍 線膨脹系數*般地區 寒冷地區

鋼筋混凝土橋 -5℃~+35℃ -15℃~+35℃ 10×10-6

鋼        橋 -10℃~+40℃ -20℃~+40℃ 12×10-6

組 合  鋼 橋 -10℃~+50℃ -20℃~+40℃ 12×10-6

2、橋梁上的混凝土的徐變和收縮影響伸縮縫

鋼筋混凝土橋及預應力混凝土橋需考慮其徐變及收縮。徐變量按梁在預應力作用下的彈性變形乘以徐變系數φ＝2求得。收縮量以溫度下降20℃來?yè)Q算。應當考慮安裝時混凝土的徐變和收縮已完成的部分，為此應將全部徐變和收縮量乘以折減系數β。下列β值供設計時參考，見表2。

表2  徐變、收縮的折減系數

 預制齡期（月） 0.25 0.5 1 3 6 12 24

徐變、收縮系數β 0.8 0.7 0.6 0.4 0.3 0.2 0.1

注：對處于養護維修階段的混凝土橋梁，大多數混凝土齡期已經大于數年（β趨于零），梁體的收縮、徐變已經基本穩定，由徐變及干燥引起的收縮量可以忽略不計。表2中，徐變的齡期是以施加預應力后的時間計算，收縮是以澆筑混凝土以后到安裝時的全部齡期計算，設置伸縮裝置后施加的預應力需另加。

3.由于橋梁上的各種荷重所引起的橋梁撓度活載、恒載等會使橋梁端部發生角變位，而使伸縮裝置產生垂直、水平及角變位。如果梁比較高，且伴有振動的情況，應格外注意。梁的剛度和梁端位移、撓度的關系如表3。表3  橋端轉角和剛度的關系
L/h 400 500 600 700 800 900 1000 1500 2000θ(弧度) 1/100 1/125 1/150 1/175 1/200 1/225 1/250 1/375 1/500K 0.0100 0.0080 0.0067 0.0057 0.0050 0.0044 0.0040 0.0027 0.007由于加寬橋面而要設置縱向伸縮裝置時，由于跨中撓度較大，還應注意在振動時變位隨時間變化的相位差。

4.地震影響使構造物發生變位地震對公路橋梁伸縮縫的變位影響比較復雜，目前還難以把握，在設計伸縮裝置時*般不予考慮；但如有可靠資料能算出地震對橋梁墩臺的下沉、回轉、水平移動及傾斜量時，在設計時給以考慮當然更好。

5.縱坡對變位的影響縱坡較大的橋，通常施工時把活動支座作成水平的，因而在支座位移時在路面產生了*個垂直差(Δd)，其值為水平位移乘以縱坡(tgθ)，在變位較小的情況下可不予考慮，但對組合鋼橋變位大且縱坡也大的情況下，設計伸縮裝置的形式就應認真對待。

6.斜橋及曲線橋的變位斜橋及曲線橋在發生支承移動方向的變位△L時，便有在橋端線方向的變位△S及垂直于橋端線方向的變位△d：△d＝△L sinθ  △S＝△L cosθ式中：θ-傾斜角；△L-伸縮量。把沿支座移動方向的位移△L稱作伸縮縫，把垂直于橋梁線的位移△d稱作梁端伸縮縫。由于 平行于橋端線△S的位移而使伸縮裝置在平面上受扭，產生剪應力，在設計時必須注意。 同時，還應注意支座的約束條件及墩臺形式的不同所產生的影響。

橋梁橡膠芯模產生背景及使用方法,因鋼模板與木模板在使用中多多少少存在*定的缺陷，譬如：混凝土澆筑時會釋放大量的熱量，導致鋼模板奇熱無比，要在通風透氣性好的地方進行澆筑，而且模板存在的縫隙會有漏漿現象的出現，還有*些小孔徑的梁板，人身根本無法入內進行操作，這些都對拆模造成*定的困難。木模的制作工藝相當復雜，浪費木材；且固定和脫模比較困難，周轉次數也比較低。以上這些均為開創代替產品橋梁橡膠芯模的動力，橋梁橡膠芯模為*款操作方便，使用簡單的混凝土空心板成孔模具，使用之前涂抹足夠的脫模劑，使用之后只要放掉氣體，把模抽出即可。它采用橡膠與防拉布熱壓硫化*次成型工藝，不僅表面光滑無接縫，而且可以承擔足夠的混凝土熱量及壓力。

橋梁橡膠芯模使用方法

在空心梁板的鋼筋及側模（為保證平整度，可以采用定型鋼模板，端?？梢圆捎么竺娣e的竹膠板制作尺寸及相關要求檢查無誤后，方可澆注混凝土，混凝土的澆注、振搗、配料等與實心混凝土預制構件基本相同。）預制鋼筋砼空心板采用充氣橡膠芯的的工藝為：鋼筋、模板等檢查—澆注芯模底部混凝土—安裝芯模、（壓力控制）固定、充氣—澆注兩側混凝土（從兩側同時振搗）—澆注上部混凝土—養護—拆?！B(yǎng)

橋梁橡膠芯模的儲存方法

對使用完畢的芯模應立即用水沖洗干凈，對少量混凝土應小心清除，同*般的橡膠產品相同，芯模的貯存應放置在通風干燥的庫房?jī)?nèi)，避免陽光直接照射以及潮濕的環境而加速橡膠的老化，影響下次使用。不能接觸脫模劑或其他有機溶劑?，F(xiàn)場入模、脫模要特別注意不要讓釘子、鐵皮、鋼筋頭等尖銳、硬物扎破芯模，同時在定位箍筋的焊接過程中，對芯模應加強保護。芯模如果有漏氣、封口膠皮脫落時，應及時修補，否則會影響使用以及影響預制構件的質量。修補主法是在修補處用砂輪或木銼打毛，涂刷膠水后覆蓋膠片修補。纖維撕裂處可以用膠布覆蓋修補。

橋梁橡膠芯模的使用率從哪幾個方面體現

從使用橋梁橡膠芯模的地理位置來看，*北邊可到內蒙古，*南邊可到海南省，*西邊可到西藏，*東邊可以到達黑龍江省，這僅僅為我**內橡膠芯模的使用范圍，更有甚者*外也再引進這種使用簡單，操作方便的橋梁橡膠芯模；使用橋梁充氣芯模的范圍也在慢慢擴大，橋梁橡膠芯模作為*種新生的成孔模具可代替原來的鋼模和木模，被多種工程用作模具，不僅在預制空心板和現澆橋梁板工程中，還用在隧道、蓋板、涵洞等等需要成孔的工程中；橋梁橡膠芯模本身產品的使用率，不僅可以周轉重復多次使用，而且只要在不變形、不漏氣的情況下，也可以放置多年后繼續使用，使用率可謂是大大的提高了很多。

橋梁伸縮縫施工安裝步驟及施工質量控制,施工單位*定要按照設計圖紙?zhí)峁┑某叽?，在梁端（或板端）與梁端，梁端與橋臺處預留安裝伸縮裝置的預留槽，并按圖紙要求預埋好錨固鋼筋，錨固筋應與梁端或橋臺有可靠的錨聯，如主筋需焊接時，應滿足橋梁施工規范的有關規定。

工廠組裝好的橋梁伸縮縫*般由工廠運往工地。在運輸過程中，因受運輸長度限制，或因其它原因需要工地拼接時，應在生產廠指導下施工。當伸縮裝置需在工地存放時，應墊離地面至地至少30cm，并且不得露天存放。伸縮縫裝置上橋之前，必須首先檢查施工完成后的主梁（或板）兩端縫間隙量與設計值是否*致，預埋的錨固鋼筋或構件位置是否準確。伸縮裝置吊裝就位前，應將預留槽內混凝土打毛，清掃干凈。安裝時伸縮裝置的內**線與橋梁**線相重合，偏差*大不能超過10mm，并使其頂面標高與設計標高吻合，然后將伸縮裝置上的錨固鋼筋與梁上預埋鋼筋兩側*好同時焊牢。完成上述工序后，安裝必要模板，近設計圖紙的要求，在混凝土預留槽內澆筑大于C30的環氧樹脂混凝土。澆筑混凝土?xí)r應采取必要的措施，振搗密實，并防止混凝土滲入MZL型伸縮裝置位移控制箱內，并不允許將混凝土濺填在密封橡膠帶縫中及表面上，如果發生此現象應立即清除，然后進行很好養護。也可采用大于等于C50高強混凝土填充搗實。

在鋪裝前，公路橋梁伸縮縫應加蓋臨時保護措施，避免撞擊及直接承受車輛荷載。橋面鋪裝完成后在橋面上不應有凝隙出現。橋梁伸縮縫裝置施工質量控制道路橋梁伸縮縫裝置施工質量控制的方法,正因?yàn)榈缆窐蛄荷炜s縫裝置質量對于橋梁整體結構會產生較大的影響，因此，在道路橋梁伸縮縫裝置施工過程中必須加強管理，保證道路橋梁伸縮縫裝置的質量。

進行公路橋梁伸縮縫施工前準備

 在進行公路橋梁伸縮縫(GQF型C40,C60,C80型橋梁伸縮縫)施工前要按照設計核對預留槽尺寸，并將預留槽內清掃干凈。首先要對需切割的橋面分彈白色油漆線，以保證開槽縫的整齊、順直，對于橋面系統伸縮位置兩側路面變形分，要適當加寬切除寬度，以保證混凝土與瀝青混凝土接頭分平整，另外，在切割時注意對路面的保護，做到不污染、不破壞為止。預埋錨固筋若不符合設計要求，必須首先處理，滿足設計要求后方可安裝伸縮縫。公路橋梁伸縮縫(GQF型C40,C60,C80型橋梁伸縮縫)在安裝前應根據實際溫度按照?qǐng)D紙?jiān)O(shè)計中的計算公式調整組裝定位值，用專用卡具將其固定。在對槽內混凝土及砂袋清理時，注意保護預留槽內鋼筋，以防造成缺少鋼筋現象。
