模數式毛勒橋梁伸縮縫 TST無縫伸縮縫廠家施工現場151-3082-8567

*內橋梁伸縮縫產品大型生產廠家,主要生產各類公路橋梁伸縮縫產品,主要有：模數式橋梁伸縮、KS伸縮縫以及TST彈塑體伸縮產品。

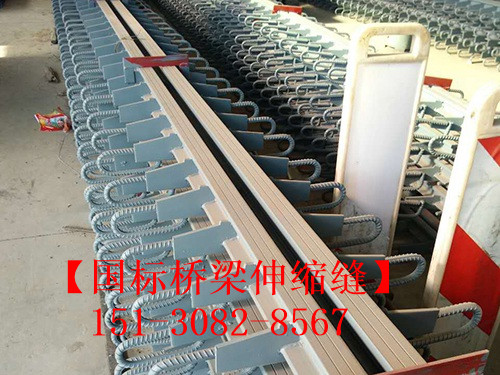

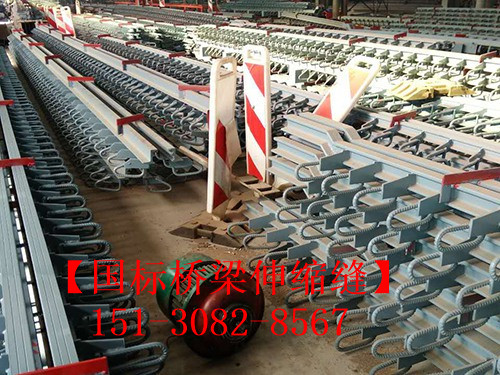

*、模數式橋梁伸縮縫

我公司生產的模數式橋梁伸縮裝置可以分為：GQF-C型、GQF-M型縮、GQF-Z型橋梁伸縮縫產品、其中GQF-F型橋梁伸縮是我們與中*交通公路規劃設計院共同研制開發*種新品，是具有中*特色的新型公路橋梁伸縮縫。模數式橋梁伸縮縫通?？梢苑譃椋篏QF-C型、GQF-M型、GQF-Z型、GQF-Ｆ型、GQF-MZL型等產品。

KS系列跨越式伸縮縫是華工建工程橡膠有限公司*新開發的*種新型產品，它僅用橋面鋪裝層厚度即可達到可靠的錨固，對橋梁設計和施工單位提供了極大的方便。同時它防水性能好，減震，受力合理，對梁端間隙的施工誤差不敏感，使用壽命長，自動清理縫內垃圾，少養護，造價低。因此該產品*經問世，即受到橋梁設計和施工單位的普遍好評。

公路橋梁伸縮縫結構、性能及安裝安裝：

公路橋梁伸縮縫可以分為：GQF-C型、GQF-Z型、GQF-L型、GQF-F型、其中GQF-MZL型數模式橋梁伸縮裝置,是采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫裝置. GQF-C型、GQF-Z型、GQF-L型、GQF-F型適用于伸縮量80mm以下的的橋梁接縫, GQF-MZL型伸縮裝置是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮裝置組成,適用于伸縮量80mm-1200mm的大中跨度橋梁. 在伸縮縫在運輸、存放與安裝中注意的事項，用戶*定要注意。

橋梁伸縮縫就是設置于橋梁上部結構活動端、橋面斷縫處的伸縮裝置。安裝伸縮裝置的作用是用以保證上部結構在溫度變化、混凝土收縮和徐變，以及荷載作用下，在該處的變位能夠?qū)崿F(xiàn)，而不產生額外的附加內力，并能保證行車平順。通常*內的橋梁伸縮縫都設置在上部結構的活動端和橋臺，以及各聯（孔）上部結構銜接處。*般公路橋在車行道和人行道上沿橋的橫方向通長設置，欄桿在接縫處亦須中斷以保證結構的自由變位，避免拉裂；在接縫處的橋面防水層仍應妥善鋪設，防止雨水侵蝕承重結構。如采用敞口式的橋梁伸縮縫，還應考慮便于清除污物，并在縫下設置截水和引水裝置，使積水排出橋外。*內的中型、大型鐵路橋同理也需設伸縮縫，在道碴橋面中，應考慮防止道碴墜落縫中的措施。

對于伸縮縫的伸縮量的確定好壞，直接影響對產品規格選定,若伸縮量選擇不合理,就直接影響伸產品的使用效果,同時選擇公路橋梁伸縮縫時還應考慮梁、板間伸縮裝置間隙量大小,以保證伸縮縫裝置與梁、板兩端有充分錨固,才能達到*佳使用效果.所以在選擇伸縮縫的規格時,*定要留充足余量,才能保證伸縮縫的使用效果和耐久性注:GQF-MZL型模數式伸縮裝置的突出特點是將伸縮的承重結構和位移控制系統分開,二者受力時互不干擾,分工明確,這樣既保證受力時安全,又保證了受力時位移均勻.

橋梁伸縮縫代號表示方法及意義

例:以GQF-C60(CR)為例，其中GQF為交通行業標準規定的C型,伸縮量為60mm,氯丁橡膠型。例:以GQF-z80(NR)為例，其中GQF為交通行業標準規定的z型,伸縮量為80mm,天然橡膠型。例:以GQF-MZL480(NR)為例，其中GQF為交通行業標準規定的MZL型,伸縮量為480mm,天然橡膠型。我公司生產的公路橋梁伸縮縫代號表示方法與中華人民共和*交通行業標準表示方法相*致.NR和CR表示橡膠種類:NR表示天然橡膠、CR表示氯丁橡膠

關于橋梁伸縮縫設計制造

1、我公司生產的各種橋梁伸裝置的設計載荷都是采用**JTJ01-88(1995)《公路工程技術標準》規定的汽車超20*荷載進行設計.2、使用的異型鋼材為16Mn橋梁專用鋼材,鋼材抗拉強度應不低于480Mpa.3、使用的支承橫梁使用16Mn橋梁專用鋼材或45號鋼,其容許彎曲能力不低于210Mpa.4、使用的配件鋼材可使用與低于Q235強度鋼材.

伸縮裝置所用膠料適用范圍:

1、采用氯丁橡膠(CR)的伸縮縫裝置適用于溫度為-25－+60地區 2、采用天然橡膠(NR)的伸縮縫裝置適用于溫度為-40－+60地區

伸縮縫伸縮量的確定

對于伸縮量計算值直接影響對伸縮縫規格選定,若伸縮量選擇不合理,就直接影響伸產品的使用效果,同時選擇公路橋梁伸縮縫時還應考慮梁、板間伸縮裝置間隙量大小,以保證伸縮縫裝置與梁、板兩端有充分錨固,才能達到*佳使用效果.所以在選擇伸縮縫的規格時,*定要留充足余量,才能保證伸縮縫的使用效果和耐久性.（*內橋梁伸縮縫產品的詳解）注:GQF-MZL型模數式伸縮裝置的突出特點是將伸縮的承重結構和位移控制系統分開,二者受力時互不干擾,分工明確,這樣既保證受力時安全,又保證了受力時位移均勻.相關鏈接：橋梁伸縮縫的施工安裝工藝

公路橋梁伸縮縫安裝與施工:

對于公路橋梁伸縮縫施工安裝質量的好壞直接影響其使用壽命及路面的平整度，為此必須嚴格按照正確的伸縮縫施工工藝進行施工安裝，對于伸縮縫在運輸、存放與安裝中注意的事項也要注意,步驟如下：

1、如要在先攤鋪路面后裝伸縮縫,為保證路面良好的平整度，應該先攤鋪路面，然后開槽安裝伸縮縫。攤鋪路面之前，必須首先清理預留間隙并嵌填泡沫板，再用砂袋或*配砂石袋填實槽口?；靥顦?biāo)高以控制瀝青不會污染預埋鋼筋為宜，目的在于防止攤鋪備壓壞預埋鋼筋，便于路面連續攤鋪。

2、橋面的切縫、清槽按預留的槽口寬度用切縫機對路面的油面層進行切縫。切縫時應注意保持路面切口完好，無啃邊現象。切縫后及時清除槽內瀝青混凝土及填料，鑿毛槽口內混凝土表面。這*系列工序非常重要，它將影響混凝土的澆筑質量。

3、在安裝伸縮縫時,下縫前應認真檢查槽內預埋鋼筋，若發現裂縫或折斷，位置不當或間隙過大，必須采取補救措施。要保證沿縫方向每米范圍內至少有1根預埋鋼筋與毛勒伸縮縫的錨環牢固焊接。應該認真檢查XF型橋梁伸縮縫質量，若發現變形或兩鋼梁間距不*致時，應進行修整。必要時，還應根據安裝時的環境溫度調整毛勒伸縮縫的鋼梁間距。應將XF型橋梁伸縮裝置緩緩放入槽內，使縫**線與實際預留縫**線相重合，偏差不得超過10mm，同時使鋼邊梁內邊保持垂直。XF型橋梁伸縮縫就位后，應根據縱、橫坡和標高調整其鋼梁頂面比相鄰瀝青混凝土路面低1～2mm，不得超出路面標高。

4、在焊接先點焊部分預埋鋼筋和錨環鋼筋，臨時固定其位置。經檢查符合質量要求后方可將錨環鋼筋與預埋鋼筋焊牢，之后，即可拆除XF型橋梁伸縮縫的裝 配夾具。

5、對于立模、澆混凝土立模應注意模板密封，切忌水泥漿漏入支撐箱，影響支承部件和控制系統的正常工作。澆筑混凝土之前，在錨環內應插入*定數量縱向鋼筋；在鋼邊梁水平肢上加鋪*層鋼筋網；在支撐箱底板上設置雙層防震鋼網。應采用低收縮、快硬、早強混凝土，其標號不得低于上部結構混凝土標號。特別注意錨板、錨環及橫梁支撐箱下面的混凝土密實。在混凝土養護期內，禁止*切車輛通行。

二、KS系列跨越式伸縮縫

KS系列跨越式伸縮縫的標注：伸縮縫長度伸縮量 例1：KS(Ⅰ)160—13.5 表示伸縮量160mm的KS(Ⅰ)系列，長13.5米。 例2：KS(Ⅱ)80—14.7 表示伸縮量80mm的KS(Ⅱ)系列，長14.7米。 KS系列跨越式伸縮縫有KS(Ⅰ)與KS(Ⅱ)兩種型號，每種型號根據伸縮量的不同分：KS(X)20、KS(X)30、KS(X)40、KS(X)50、KS(X)60、KS(X)70、KS(X)80、KS(X)90、KS(X)100、KS(X)120、KS(X)140、KS(X)160、KS(X)180、KS(X)200、KS(X)250、KS(X)300、KS(X)350、KS(X)400十八種規格。

三、TST（改性瀝青)彈塑體

1、TST彈塑體是將專用的特制的改性瀝青主料與RS橡膠加熱溶溶后，灌入經加熱的碎石中，形成“TCS橋梁接縫彈塑體”。碎石支持車輛載荷，TCS-Z專用粘合劑保證界面強度。

橋梁伸縮裝置代號表示方法及意義: 關于橋梁伸縮縫的代號表示方法與中華人民共和*交通行業標準表示方法相*致. 以GQF-C60、GQF-F80、GQF-MZL480、GQF-C60(NR)、GQF-F80(CR) 為例 GQF為交通行業標準規定的伸縮縫代號.型式代號:-MZL表示模數式、直梁連桿鏈條型:(C、Z、F、L、)表示異型鋼材的形狀.數字表示伸縮裝置位移量:0-1200mmNR和CR表示橡膠種類:NR表示天然橡膠、CR表示氯丁橡膠

二.橋梁伸縮裝置代號表示方法及意義:

關于橋梁伸縮縫的代號表示方法與中華人民共和*交通行業標準表示方法相*致. 以GQF-C60、GQF-F80、GQF-MZL480、GQF-C60(NR)、GQF-F80(CR) 為例 GQF為交通行業標準規定的伸縮縫代號.型式代號:-MZL表示模數式、直梁連桿鏈條型:(C、Z、F、L、)表示異型鋼材的形狀.數字表示伸縮裝置位移量:0-1200mmNR和CR表示橡膠種類:NR表示天然橡膠、CR表示氯丁橡膠

伸縮裝置所用橡膠止水帶所用膠料適用范圍:

1、采用氯丁橡膠(CR)的伸縮縫裝置適用于溫度為-25－+60地區

2、采用天然橡膠(NR)的伸縮縫裝置適用于溫度為-40－+60地區

四、關于橋梁伸縮裝置設計制造技術條件:

設計載荷:采用JTJ01-88(1995)《公路工程技術標準》規定的汽車超20*荷載進行設計.本結構使用的異型鋼材為16Mn橋梁專用鋼材,鋼材抗拉強度應不低于480Mpa.結構中支承橫梁使用16Mn橋梁專用鋼材或45號鋼,其容許彎曲能力不低于210Mpa.期于配件鋼材可使用與低于Q235強度鋼材.

關于橋梁伸縮縫產品的施工安裝步驟：

1、產品由于受到運輸長度的限制,在運輸時,通常時分6-8米，運輸?shù)绞┕がF(xiàn)場正進行拼接。存放在工地的橋梁伸縮縫*定要平行放置，不得交叉堆放，以防變形。

2、我們?cè)谒挟a(chǎn)品出廠時，都要進行產品質量檢測,連接卡具僅為運輸方便而設，縫隙并不是定位置。當伸縮裝置安裝時，應在橋梁監理工程師的認可下方可進行。如設計文件上有規定，以橋梁設計文件所規定的為依據。

3、施工時,應在伸縮縫吊裝就位前，應將預留槽內的混凝土打毛，清掃干凈。安裝時產品順橋向的寬度a值，應對稱放在產品的間隙上，并使其頂面標高與設計標高吻合后墊平，然后穿放衡向的聯接水平鋼筋，將錨固鋼筋與梁上預埋鋼筋兩側焊牢（盡量增加焊接點與焊接長度，以延長伸縮裝置的使用壽命），放松卡具，使其自由伸縮，此時伸縮縫已進入工作狀態。

4、在施工完成上述工序后，安裝必要模板，以防止沙漿流入伸縮裝置內，然后認真用水清洗。在混凝土預留槽內澆筑大于C50的混凝土。澆筑混凝土?xí)r應采取必要的措施，振搗密實。

5、砼初凝后，拔掉模板，及時清楚伸縮縫內及異型鋼裝膠帶槽內的異物。

其中橋梁伸縮裝置的安裝施工的好與壞直接關系到是公路橋梁建設質理,也就是說安裝質量的好壞直接影響到行車的平穩性和舒適性、橋梁的服務質量及使用年限施工要求。

我廠生產的TST伸縮縫粘接料是按伸縮量尺寸的預留槽中配料加入TST原料碾壓的*種高彈性的混合料。TST所用原料與石料的混合物可以吸收由于溫度和交通負荷作用產生的橋梁板位移，而保證路面表層不裂縫而損壞。 TST粘接料能夠同時兼顧高溫和低溫、滲透和粘性這些對立的性能要求，不僅適用于溫度單*地區，而且適用于溫差較大的地區。  對于TST伸縮縫的產品特點及施工方法，大*可以參考*下。

TST橋梁伸縮縫又稱為：“無縫伸縮縫粘接料”，它是*種瀝青填充式橋梁伸縮縫，在二十世紀七十年代由英*發展起來的*種橋梁伸縮裝置。它的基本作法是將接縫上面*窄條范圍的橋面鋪裝層替換為*種高彈性的特殊瀝青混合料。這條高彈性特種瀝青與石料的混合物可以吸收由于溫度和交通負荷作用產生的橋面板位移，而保證表層不會開裂損壞。 無縫伸縮粘接料能夠同時兼顧高溫和低溫、滲透和粘性這些對立的性能要求，不僅適用于溫度單*地區，而且適用于溫差較大的地區。

TST橋梁伸縮縫的特點

TST橋梁伸縮縫具有彈性回返力強：能適應不斷重復的溫度和荷載位移的特點。 它具有很好的耐低溫柔性和高溫穩定性都非常好：在-40℃時不會變脆，在80℃時不會流淌及變形。因此，能適和于所有氣候區使用。 在安裝和施工時可與現有的瀝青水泥路面牢固粘結，常溫下不粘，冷卻后不會粘帶。對于伸縮縫安裝方法，伸縮縫在安裝過程中的優化處理過程。

TST橋梁伸縮縫具有彈性回返力強：能適應不斷重復的溫度和荷載位移的特點。 它具有很好的耐低溫柔性和高溫穩定性都非常好：在-40℃時不會變脆，在80℃時不會流淌及變形。因此，能適和于所有氣候區使用。 在安裝和施工時可與現有的瀝青水泥路面牢固粘結，常溫下不粘，冷卻后不會粘帶。對于伸縮縫安裝方法，伸縮縫在安裝過程中的優化處理過程無縫伸縮縫粘接料產品特點：彈性恢復力非常高：能適應不斷重復的溫度和荷載位移。 低溫柔性和高溫穩定性都非常好：在-40℃時不會變脆，在80℃時不會流動。因此，能適用于中*所有氣候區。 高溫粘附性好：施工時可與現有路面牢固粘結，常溫*點兒也不粘，冷卻后又不會被粘帶走。 施工方便、靈活：熟練的施工隊伍（5-10人）每天可30延米GTF、TST伸縮縫，而且可在不阻斷交通的情況下半幅施工。 開放交通迅速： 無縫伸縮縫粘接料安裝后兩個小時即可開放交通，若噴水加速冷卻，*小時后即可開放交通。 使用壽命長：嚴格按照工藝要求安裝的無縫伸縮縫粘接料，其壽命是*般改性瀝青路面的兩倍左右。 舒適性非常好：無縫伸縮縫粘接料能充分吸收車輛振動沖擊，車輛駛過舒適平穩。 使用本產品具很好的經濟效益好,成本低廉。TST橋梁伸縮縫的安裝

通常*隊安裝TST伸縮彈性體的熟練的粘接料施工隊伍（5-8人）每天正?？赏瓿砂惭b40，而且又不阻斷交通的情況下半幅施工。 安裝后三個小時即可開放交通，若用冷水加速冷卻，*小時后可開放通車，由于縫粘接料能充分吸收各種車輛振動沖擊，車輛駛過舒適平穩。我們總結以上幾點,可以看出產品安裝簡便,不妨礙交通,成本低廉。

注：

1、*內毛勒伸縮縫的生產與發展：

多年來，德*毛勒公司*直是**公認的橋梁伸縮縫的專業生產廠。我公司自1998年開始就開始與德*毛勒公司進行密切合作，堅持深入研究，形成了其伸縮縫的設計基礎。因此我公司的橋梁伸縮裝置以其精湛的工藝在**建筑行業中*直占據領先地位，并在*內大型橋梁上都有應用。自1997年開始我們就開始與德*毛勒公司進行密切合作，堅持深入研究，引進了毛勒伸縮縫的設計基礎。我公司生產的的毛勒伸縮縫橋梁伸縮裝置以其精湛的工藝在*內大型橋梁上都有應用。毛勒伸縮縫應用其產品質量過硬：在*內許多大型橋梁結構中承擔*大動力荷載的附件。它須承受量值不等的各種復雜的動力荷載或沖擊。同時，還須經受疲勞、磨損以及化學性和物理性的各種侵蝕。因此為保證經久耐用，在投入施工之前，我們對其伸縮縫的所有主要部件都進行了疲勞試驗。

2、毛勒伸縮縫產品質量保證：

毛勒伸縮在*內許多大型橋梁結構中承擔*大動力荷載的附件。它須承受量值不等的各種復雜的動力荷載或沖擊。同時，還須經受疲勞、磨損以及化學性和物理性的各種侵蝕。因此為保證經久耐用，在投入施工之前，毛勒公司對其伸縮縫的所有主要部件都進行了疲勞試驗。

3、毛勒伸縮裝置兩大特點剛性錨固與徹底防水

A、剛性錨固的好壞直接影響伸縮縫的壽命。錨固金屬板主要起傳遞力的作用。經過疲勞試驗的錨固裝置直接焊接在邊梁上。同時，邊梁與橋梁上部結構剛性連接，以確保伸縮縫承載*大的交通負荷。在長期承載動態交通負荷情況下，其它伸縮縫用螺釘或螺栓與橋梁上部結構連接的方法是不可行的。

毛勒伸縮縫在這方面進行了領先*步的設計，把承載和防水兩項功能分離開來，逐*處理，這就更加有利于兩項功能的加強與完善。

B、徹底防水-毛勒伸縮縫的特征之*是將氯丁橡膠密封條有效地嵌入邊梁的凹槽內，可確保徹底防水。同時，只要用簡單的工具便可在橋面上對其進行更換或用硫化法對其進行修補。在邊梁的保護下，密封條不遭受車輪的直接碾壓，且其“V”型結構能起到自行清除泥沙的作用。密封條既能抗拉力，又可進行側向和垂直的位移。相比之下，漏水給橋梁結構將造成*定的破壞。相關鏈接：*內橋梁伸縮縫產品的詳解  名詞解析:橋梁伸縮縫

毛勒伸縮縫的施工安裝進行毛勒伸縮縫施工安裝

1、要保正施工質量的好壞直接影響其使用壽命及路面的平整度，為此必須嚴格按照正確的施工工藝進行安裝。先攤鋪路面后裝縫為保證路面良好的平整度，應該先攤鋪路面，然后開槽安裝伸縮縫。攤鋪路面之前，必須首先清理預留間隙并嵌填泡沫板，再用砂袋或*配砂石袋填實槽口?；靥顦?biāo)高以控制瀝青不會污染預埋鋼筋為宜，目的在于防止攤鋪設備壓壞預埋筋，便于路面連續攤鋪。

2、進行切縫、清槽 按預留的槽口寬度用切縫機對路面的油面層進行切縫。切縫時應注意保持路面切口完好，無啃邊現象。切縫后及時清除槽內瀝青混凝土及填料，鑿毛槽口內混凝土表面。這*系列工序非常重要，它將影響混凝土的澆筑質量。

3　毛勒伸縮縫就位安裝，在將毛勒伸縮縫安裝前應認真檢查槽內預埋鋼筋，若發現裂縫或折斷，位置不當或間隙過大，必須采取補救措施。要保證沿縫方向每米范圍內至少有1根預埋鋼筋毛勒伸縮縫的錨環牢固焊接。應該認真檢查毛勒伸縮縫質量，若發現變形或兩鋼梁間距不*致時，應進行修整。必要時，還應根據安裝時的環境溫度調整毛勒伸縮縫的鋼梁間距。應將公路橋梁伸縮縫緩緩放入槽內，使縫**線與實際預留縫**線相重合，偏差不得超過10mm，同時使鋼邊梁內邊保持垂直。毛勒伸縮縫就位后，應根據縱、橫坡和標高調整其鋼梁頂面比相鄰瀝青混凝土路面低1～2mm，不得超出路面標高。

4、進行鋼筋的焊接，對于焊接部分預埋鋼筋和錨環鋼筋，臨時固定其位置。經檢查符合質量要求后方可將錨環鋼筋與預埋鋼筋焊牢，之后，即可拆除毛勒伸縮縫的裝配夾具。

5、將立模應注意模板密封，切忌水泥漿漏入支撐箱，影響支承部件和控制系統的正常工作。澆筑混凝土之前，在錨環內應插入*定數量縱向鋼筋；在鋼邊梁水平肢上加鋪*層鋼筋網；在支撐箱底板上設置雙層防震鋼網。應采用低收縮、快硬、早強混凝土，其標號不得低于上部結構混凝土標號。特別注意錨板、錨環及橫梁支撐箱下面的混凝土密實。對于橋梁在混凝土養護期內，禁止*切車輛通行。對于毛勒伸縮縫的施工質量控制方法：

毛勒伸縮縫的是橋梁構造中的重要組成部分。在氣溫變化、混凝土收縮、活載作用、橋梁墩臺的沉降及徐變等因素影響下，橋跨結構會產生變形，從而使梁端產生位移。為適用這種位移并保持橋上行駛車輛的平順性，必須在橋面的兩端之間以及梁端與橋臺背墻之間設置橫向伸縮縫。橋梁伸縮縫*旦損壞，就會導致跳車、噪音、漏水、影響行車安全及縮短橋梁使用壽命。而橋梁施工縫的質量與施工過程中的質量控制有很大的關系。

*、橋梁伸縮縫的種類橋梁伸縮縫有不同的結構和根據伸縮量大小分為不同的規格,根據公路等*、交通量、行車舒適度來選擇不同種類的伸縮縫,以滿足經濟、適用、可靠、耐久的要求。伸縮縫從其構造上可分為:梳形鋼板伸縮縫、橡膠伸縮縫、模數式伸縮縫、填充式伸縮縫和無紡布伸縮縫等,它們的造價大不相同,適用范圍不同,耐久性也不相同,因此,如何選擇合適的伸縮縫即達到經濟、耐用是伸縮縫設計的重點。雖然不同結構的伸縮縫都能滿足適當行車條件的使用要求,但施工質量對其使用效果有著決定性的影響。

鋼板式伸縮縫有兩種形式：*是鋅鐵皮U型伸縮縫，其多用于人行道上，造價低，施工方便；二是搭接板式伸縮縫，其有*定的強度，可以承受較大車輪荷載，但耐久性、行駛性、吸震性很差。伸縮縫是橋梁構造中的重要組成部分，伸縮縫施工質量的好壞不僅對橋面的美觀度產生影響，而且會對橋梁的整體結構安全產生很大的沖擊。筆者

1、人工鑿出槽內橋面鋪裝層，使橋梁結構外露；人工剔鑿，鑿毛程度為肉眼觀察，結構混凝土內石子“七分含，三分露”； 人工調整伸縮縫預留鋼筋，嚴禁切割、毀壞預留鋼筋。

2、對橋梁伸縮縫安裝質量控制伸縮縫的縫寬、伸縮裝置的錨固鋼筋與預留鋼筋的焊接質量，直接影響伸縮縫的內在質量和今后伸縮縫的使用壽命，伸縮縫頂面的平整度直接影響行車的舒適度。伸縮裝置*般應在15℃～20℃的溫度范圍內安裝，安裝定位值應通過計算決定，當伸縮裝置的安裝溫度不同于設計圖紙規定時，各項安裝參數應予以調整。伸縮裝置安裝焊接，先對伸縮裝置進行鋼筋頭點焊臨時固定，待標高調整完畢后，對伸縮裝置*邊進行加固焊接。伸縮裝置上的錨固板鋼筋與梁體錨固鋼筋采用搭接焊，焊接長度不小于10d。*邊焊接完畢后，割開伸縮裝置連接鋼板，調整縫寬至設計要求尺寸，對另*邊鋼筋進行焊接，焊接時嚴禁在伸縮裝置的邊梁上施焊，以免邊梁局部受熱變形。

3、采用鋼纖維混凝土澆筑的質量控制澆筑前清理槽內雜物并灑水濕潤，伸縮裝置縫隙內密塞土工布，防止混凝土進入箱梁結構縫隙、變位箱和橡膠止水帶預留槽內。

根據自己從事多年橋梁施工質量監理的經歷，對橋梁伸縮縫的質量控制方法談幾點體會和建議，希望對今后橋梁工程中伸縮縫的施工質量控制有*定的指導作用。安裝公路橋梁伸縮縫時的注意事項:在橋面瀝青混凝土鋪筑完成后，再行安裝伸縮縫。鋪筑瀝青混凝土?xí)r保持連續作業，在伸縮縫兩邊各20m范圍內不能停機，以免因機器停止、起動影響伸縮縫周圍的平整度，從而影響伸縮縫的安裝質量。瀝青混凝土鋪筑完成后，立即在伸縮縫處鑿*條5～10cm的槽，保持伸縮縫處能自由伸縮，避免瀝青混凝土層被擠壞。切割瀝青混凝土?xí)r，伸縮縫中線兩側的寬度*定要相同。伸縮縫兩側新澆筑的混凝土厚度要保證大于10cm，并在操作時確保瀝青混凝土斷面的邊角整齊。

在上口寬度調整要自制*種專用夾具，用此夾具*邊可卡住伸縮縫的固定邊，*邊頂絲能推動縫的活動邊。全部點焊完畢后，仔細檢查*遍，看其梁縫及“V”字底部橡膠縫內堵?lián)醯木垡蚁┡菽迨欠駭D緊，如有空隙或燒杯，則重新堵塞緊密牢固，以防澆筑混凝土?xí)r，混凝土跑進毛勒縫底部橡膠縫中及橋預留伸縮縫中而導致伸縮縫不起作用。

將毛勒伸縮縫的上口的橡膠縫填滿砂后，用寬膠紙將縫封嚴，以防混凝土落入難以清理，同時將瀝青混凝土邊角也用寬膠紙粘貼，然后再蓋上土工布，以防止?jié)仓炷習r污染瀝青混凝土面層及損壞瀝青混凝土邊角。待混凝土接近初凝時，及時進行第二次壓漿抹面，使混凝土表面平整光滑，二次抹面結束后用土工布覆蓋，并澆水養護15天。

在公路橋梁上安裝伸縮裝置時,我們可以根據緣石上的標記，彈線鋸縫，縫深達到混凝土面為宜，然后用風鎬或人工鑿除瀝青面層及前期處理的4cm混凝土平層，清理整平槽口，并用高壓水*沖洗，刷凈槽口，以待次日進行伸縮縫的安裝。如果發現要將瀝青混凝土面層下層有水分，必須待該部分水宣泄排除后才能進行伸縮縫安裝，否則彈性體粘不住槽口將嚴重影響伸縮縫的安裝質量。在槽口全部干燥清潔后，用液化汽預熱槽口底部及兩側，加溫時不斷移動噴火*，并用支承鋼板遮擋，避免火焰直接接觸瀝青面層而造成槽口兩側瀝青面層老化。在槽口兩側瀝青面層頂面沿鋸縫線全寬范圍粘貼寬型封箱帶，以防彈性體污染瀝青面層。

將伸縮縫縫口中預埋的泡沫板頂部混凝土砂漿、雜物等清理干凈，剔除縫口中遺留的石子等堅硬物，修整泡沫板頂比槽口底面低5～10mm左右，然后用壓縮空氣順序沖吹槽口，清除塵埃。

在橋梁施工中，按設計院要求預留伸縮縫槽口，埋設伸縮縫連接錨固鋼筋。瀝青混凝土鋪裝前，與槽口底部梁頭橫縫上加蓋板材（木板、鋼板或方木），然后用砂或碎石將槽口填至與瀝青混凝土鋪筑層底標高相平。與道路*同鋪筑瀝青混凝土面層。待瀝青混凝土養護成型后，放出伸縮縫中線，并由中線向兩側各量50～60cm，劃出切割標示線。用混凝土切縫機按標線位置切割瀝青混凝土面層，為保證*切縫順直，切縫機須走專用軌道。用空壓機配合人工清除伸縮縫范圍內的瀝青混凝土及松散多余的水泥混凝土，清除干凈后，用水車徹底清洗預留槽縫清洗完畢后，人工配合吊車將伸縮縫吊裝入位，然后用自制鋼支撐架加導鏈吊住伸縮縫（或用多個千斤頂頂起），調整伸縮縫槽口處的預埋鋼筋。

*定要將伸縮縫的平面位置調整，整個伸縮縫的位置調整宜先粗后細。橫向位置調整應在其就位過程中完成；縱向位置調整采用拉線的方法，控制縫的中線，拉線應從“V”字上口穿過，且其兩端要與梁體伸縮縫**位置對應，拉線應與縫“V”字底線重合，避免在左右偏移。伸縮縫的平面位置調整正確后，用支撐架和導鏈把伸縮縫提吊起來，在梁縫內安堵聚乙烯泡沫板，其高度與伸縮縫底面標高齊平，但要將其與預埋筋連接固定，伸縮縫底部“V”字形橡膠下邊也要用聚乙烯泡沫板填塞緊，并固定牢固。

彈性體混合料鋪設及找平在攪拌桶中將4.75～16mm骨料用噴火器加溫至120℃后，按比例加入193℃左右的彈性體材料，攪拌至無花白、無粗細料離析，彈性體全部裹復石子達到均勻*致后，順序傾注入槽口中，用帶齒釘耙初平，再用電熨斗進行細平，緊接著攪拌并攤鋪骨料為2.5～4.5mm的面層彈性體混合料，用電熨斗整平并略呈拱形，并按1.17～1.18的壓實系數控制松鋪厚度。

用毛刷于槽底及槽口兩側面均勻涂刷彈性體材料，用量3～3.5kg/m。將剪成寬150mm厚6mm每塊長1000mm的支承鋼板首尾相接沿縫長方向鋪設，要求鋪設平整，縱向無明顯彎曲，并注意支承板定位釘孔的位置與伸縮縫**線相*致，將定位鐵釘釘入泡沫嵌條中。碾壓。當攤鋪的混合料不粘手時（約80℃左右）開始初壓，用2t壓路機（垂直伸縮縫）方向靜壓2遍，每輪重迭1/3輪寬，然后復壓，開動震動（6t）振壓2～4遍。終壓是壓路機順縫方向靜壓2遍。亦可在略高于80℃時開始碾壓，此時混合料沾手或粘輪時可在壓路機鋼輪上少量灑水以防損害伸縮縫表面平整度。成品檢測。伸縮縫平整度順縫方向每米用2m直尺沿路線方向檢測平整度，*大間隙不超過1mm為符合要求。伸縮縫表面平整密實，無明顯碾壓輪跡，無松散、裂縫現象，與瀝青路面相接處緊密平順，不得出現微小臺階，伸縮縫頂面呈微小拱形。

*定要將伸縮縫放回預留槽內，并檢測平面位置是否正確，然后調整標高；標高調整用支撐架上的導鏈（或千斤頂）進行，并用3m直尺沿縱橋向控制伸縮縫測點標高（測點沿橫橋向每2m設*個）。操作時，伸縮縫比相鄰兩側的瀝青路面低1mm為宜（因*大允許誤差為：＋1mm，－2mm）。伸縮縫平面位置及標高調整好后，用兩臺電焊機由中間向兩端將伸縮縫的*側與縱向預埋筋點焊定位；如果位置、標高有變化，要采取邊調邊焊，且每個焊點焊長不小于5cm，點焊完畢后再加焊。點焊間距控制在小于1m。焊完*側后，用氣割解除鎖定，調整伸縮縫在某溫度下的上口寬度。上口寬度調整正確后，將活動邊也與錨固筋點焊牢固。再次檢查伸縮縫各項指標，確定無誤后，焊接所有的連接鋼筋。

在橡膠伸縮縫過渡段上鋪*層或兩層（視所澆混凝土厚度而定）Φ6～Φ10的鋼筋網，間距為10cm×10cm，混凝土保護層厚度宜控制在2.5～3.0cm。澆筑水泥混凝土，所用水泥混凝土按設計要求進行，配合比應具備緩凝早強、高強性能。伸縮縫完成后，再安裝（或現澆）附近的內外護欄，然后將現場清理干凈。
