HDR系列高阻尼隔震橡膠支座的減隔震計算

3    減隔震計算

〖HDR 系列高阻尼隔震橡膠支座〗不僅保持了疊層橡膠支座的良好力學性能，同時具有較高的阻尼比，在地震中通過高阻尼橡膠在水平方向的大位移剪切變形及滯回耗能吸收地震能量， 隔離橋梁上、下部結構的地震運動，延長結構自振周期，減小地震作用力，從而實現減隔震功能。

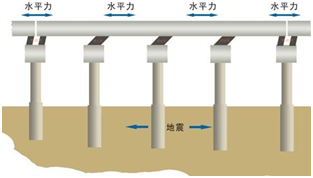

HDR 隔震原理如圖 9 所示，HDR 支座水平剪切性能曲線如圖 10 所示。

圖 9.    HDR 隔震原理示意                         圖 10.    HDR 支座水平剪切性能曲線

橋梁結構的抗震分析應根據《公路橋梁抗震設計細則》（JTG/T B02-01-2008）相關條文的要求進行，通?？梢圆捎梅磻?yīng)譜法、動力時程法和功率譜法等。在減隔震設計階段，對于復雜橋型、采用比較特殊減隔震裝置的橋梁、結構動力特性比較復雜的橋梁，均建議采用非線性動力時程分析方法。本產品依據*內外先進規范要求，推薦采用非線性動力時程分析方法。

減隔震橋梁的計算模型應正確反映減隔震裝置（HDR 系列高阻尼隔震橡膠支座）的力學特性。當采用反應譜分析方法時，本系列支座的力學特性可按等效水平剛度和等效阻尼比進行模擬， 支座的等效水平剛度和等效阻尼比見后附圖表所列參數；當采用非線性動力時程分析方法時，本系列支座的力學性能可按等效雙線性恢復力模型模擬，HDR 系列支座和 LNR 滑動型支座的恢復力模型如圖 11 和圖 12 所示。

圖 11 HDR 系列支座雙線性恢復力模型                圖 12 LNR 滑動型支座雙線性恢復力模型
