高低標號混凝土分離裝置

技術領域

本實用新型涉及*種分離裝置，尤其涉及*種高低標號混凝土分離裝置。

背景技術

目前，梁柱節點處，經常會出現柱混凝土強度等*比同*層梁板高的情況，高低強度等* 的混凝土在澆注時，會出現高強度混凝土流入低強度混凝土部位或低強度混凝土流入高強度 部位情況，這樣導致梁柱節點處高低標號混凝土的流淌，造成梁柱節點高低強度等*混凝土 交界處附近的裂縫。

發明內容

本實用新型的目的在于克服已有技術的不足，提供*種梁柱節點高低強度等*混凝土交 界處附近的裂縫可以完全避免的高低標號混凝土分離裝置。

本實用新型的高低標號混凝土分離裝置，它包括設置在梁柱節點處位于柱兩側的鋼絲網 片，所述的鋼絲網片沿混凝土高低標號分界處斜面設置并與梁鋼筋固定連接，所述的鋼絲網 片的*上端位置距離柱邊水平距離為h/2，鋼絲網片與梁底面夾角為α，所述的h為梁高， 當h≥800mm時，α=45°，當h<800mm時，α=60°。

本實用新型的優點：有效解決了高低標號混凝土的流淌，梁柱節點高低強度等*混凝土 交界處附近的裂縫完全可以得到避免。

附圖說明

附圖是本實用新型的高低標號混凝土分離裝置的結構示意圖。

具體實施方式

下面結合附圖和具體實施例對本實用新型作詳細描述。

如附圖所示本實用新型的高低標號混凝土分離裝置，它包括設置在梁柱節點處位于柱1 兩側的鋼絲網片4，所述的鋼絲網片沿混凝土高低標號分界處斜面設置并與梁鋼筋固定連接， 所述的鋼絲網片的*上端位置距離柱邊水平距離為h/2，鋼絲網片與梁2的梁底面夾角為α， 所述的h為梁高，當h≥800mm時，α=45°，當h<800mm時，α=60°。

優選的在兩側的鋼絲網片上沿梁寬方向綁扎有多排鋼筋3，所述的多排鋼筋位于低標號 混凝土*側以保證鐵絲網片位置牢固不移動。

優選的多排鋼筋中相鄰的兩個鋼筋沿斜面方向的間距為100mm為宜。這樣做的優點是固 定牢固。

本裝置的安裝使用方法如下：

1.按照圖紙設計要求，綁扎柱鋼筋并支設柱模板。

2.支設梁板模板，并綁扎梁鋼筋，尤其注意將處于混凝土高低標號分界處位置箍筋綁扎 牢固。鋼絲網片*上端位置距離柱邊水平距離為h/2（h為梁高），鋼絲網與梁底面夾角α按 照下面規則進行確定，當梁高h(yuǎn)≥800mm時，α=45°，當梁高h(yuǎn)<800mm時，α=60°。

3.按照混凝土高低標號分界處斜面面積裁剪鋼絲網片，并加工固定鋼絲網片的鋼筋備用。

4.梁鋼筋綁扎完畢后，將鋼絲網片置于準確位置處，并沿梁寬方向插入加工好的鋼筋， 注意鋼筋應位于低標號混凝土*側，并使用鐵絲將鋼筋、鋼絲網以及箍筋*起綁扎牢固。綁 扎順序可以從梁底向上或者從頂向下，鋼筋間距沿斜面方向100mm為宜。

5.先澆筑梁柱核心區高標號混凝土，并在高標號混凝土初凝前完成梁板低標號混凝土的 澆筑。

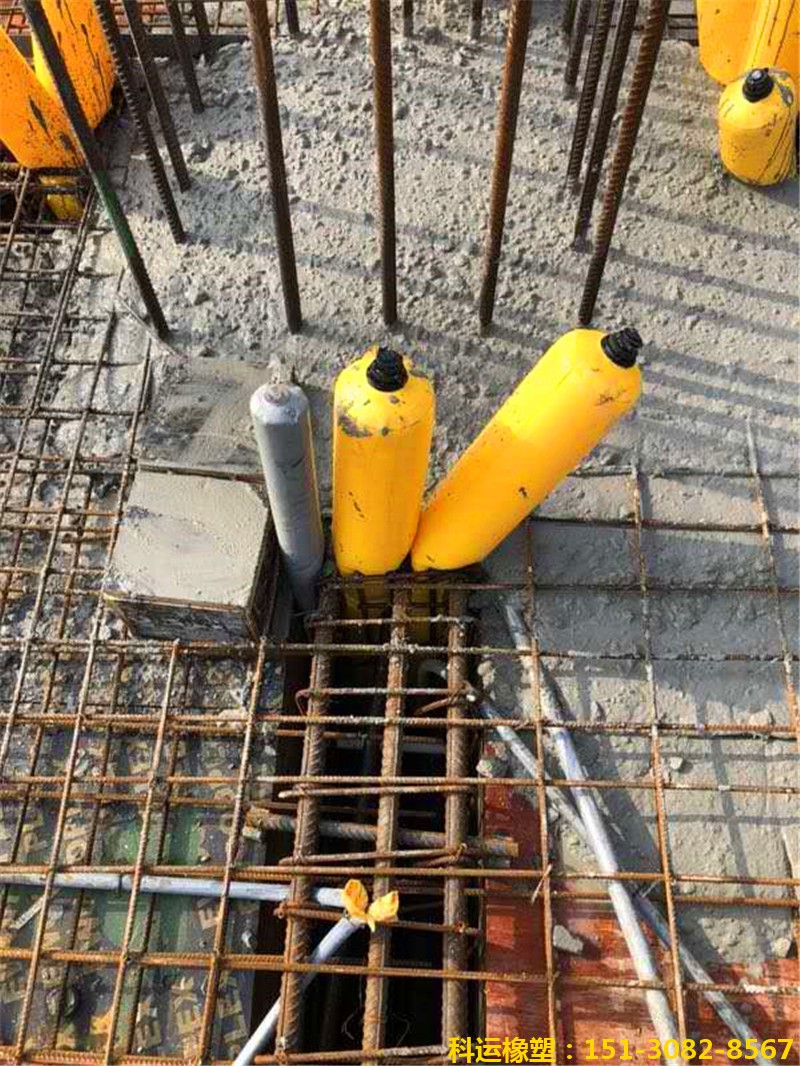

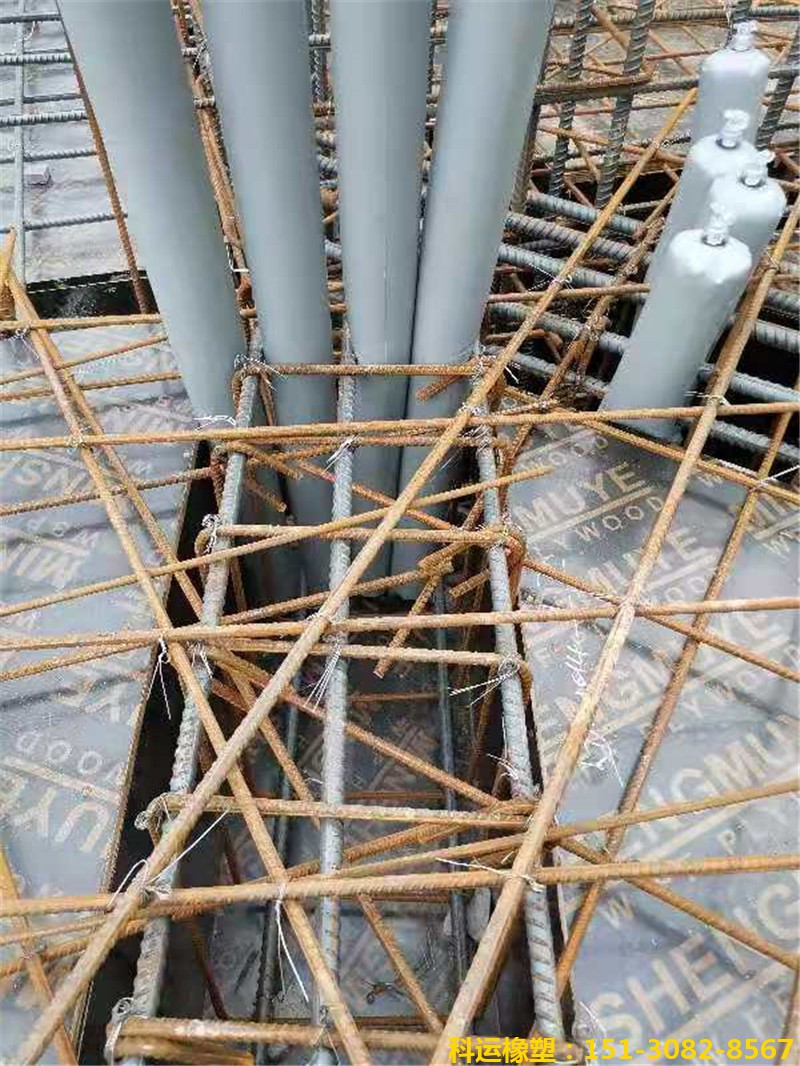

橡塑高低標號混凝土攔茬隔斷氣囊是*種可以充氣放氣的圓柱型的氣囊，材質為進口柏拉圖pvc夾網布，經過高周波熱合工藝加工成型，氣密性很好。材質具有防扎耐磨防刮等特性，周轉使用40次以上，很大程度上降低了施工成本，節約了高標號混凝土的使用量，是*種高低標號混凝土隔斷攔阻工具。
