XF 單組式橋梁伸縮縫安裝施工流程-路橋

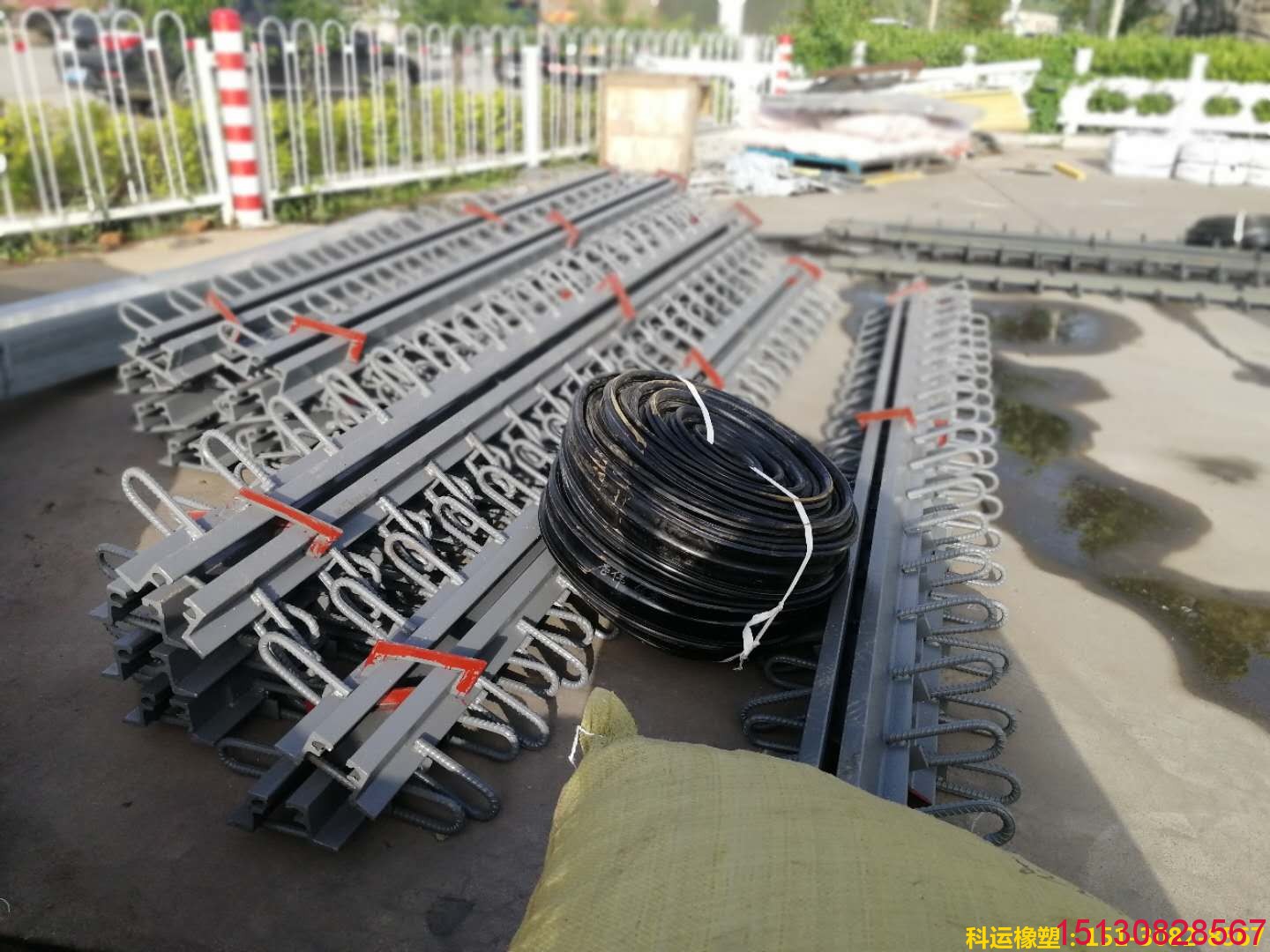

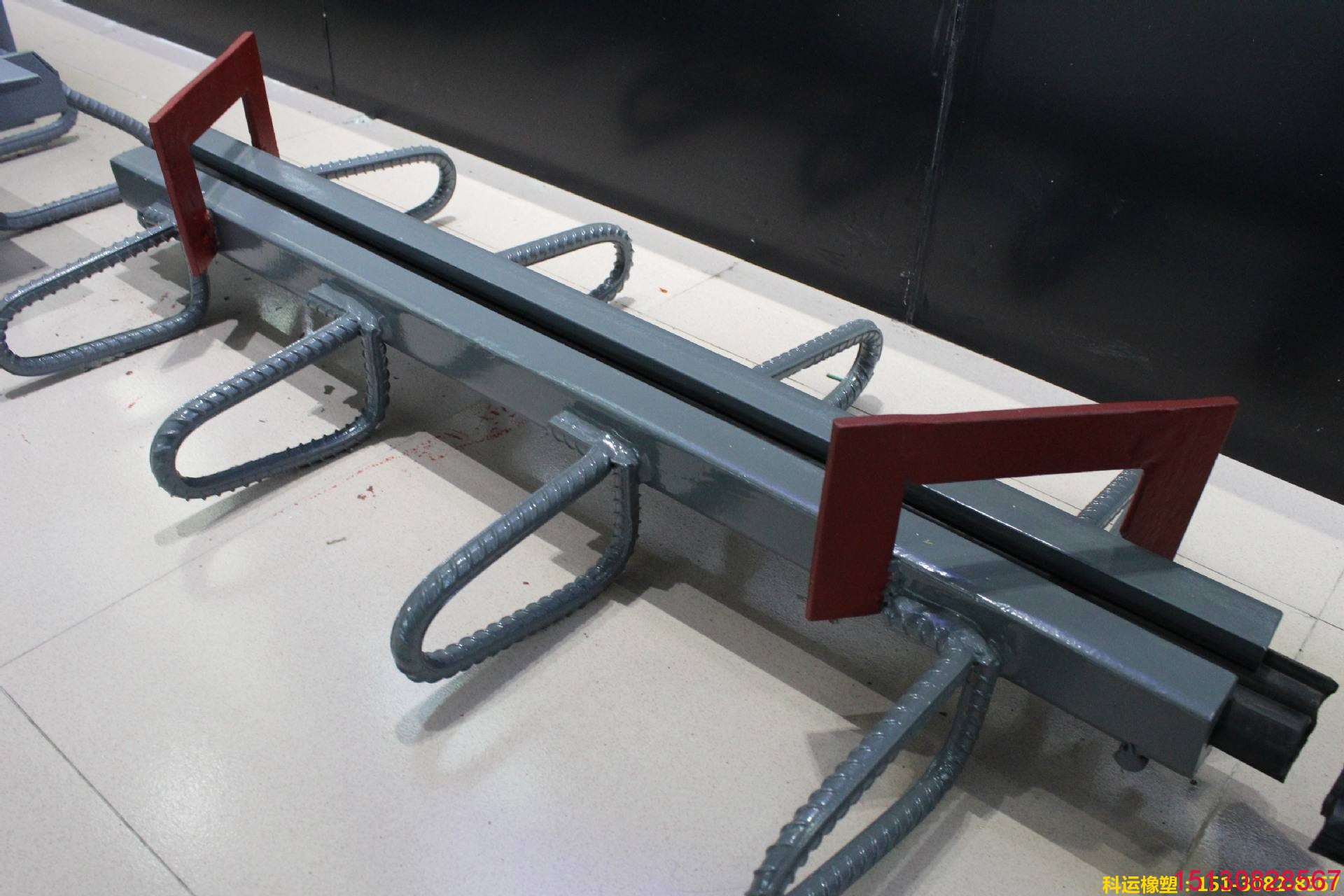

  XF 型伸縮縫是在工廠制造并組裝，若整條伸縮縫超長不能運輸或工程需分段施工時，需在現場焊接后，再組裝橡膠密封條。
1、在澆筑擬安裝伸縮縫的梁體、橋臺時，在端部預留符合安裝尺寸的槽口，推薦尺寸見安裝圖。
2、設置預埋鋼筋，預埋深度不小于 50cm ，并與梁體、橋臺內結構鋼筋接一體，間距尺寸為 20cm ，并和伸縮縫錨固件保持*致。
3、梁端間隙應不小于梁體伸長量，在預制、現澆或吊裝時由橋梁工程師根據當?shù)貧鉁卮_定。

4、根據安裝時氣溫調節伸縮縫定位尺寸“ J ”值。
5、用發泡塑料板嵌入梁端間隙內，其上部與伸縮縫鋼梁內側密合，盡量達到密封，防止?jié)仓炷?時出現漏漿、空洞等現象。
6、伸縮縫吊裝就位，檢查其**線與梁端縫隙**線是否重合，其頂面與路面標高是否*致，及時進行調整。
7、將預埋鋼筋和伸縮縫錨固件焊接牢固，再橫穿 Φ 12以上水平鋼筋，用鐵絲扎緊或焊實，使之構成一體。
8、立即拆除伸縮縫定位壓板，鏨去定位螺絲，并用角向砂輪磨去焊疤，補上油漆。
9、用膠粘紙帶或木板封閉伸縮縫頂面縫口，在槽口部位澆筑 50 號混凝土，用插入式振動棒，充分振搗密實。
10、抹平混凝土過渡段表面。用直尺檢查伸縮頂面、過渡段，應盡量與路面平順。做好混凝土養護后方可通車。
