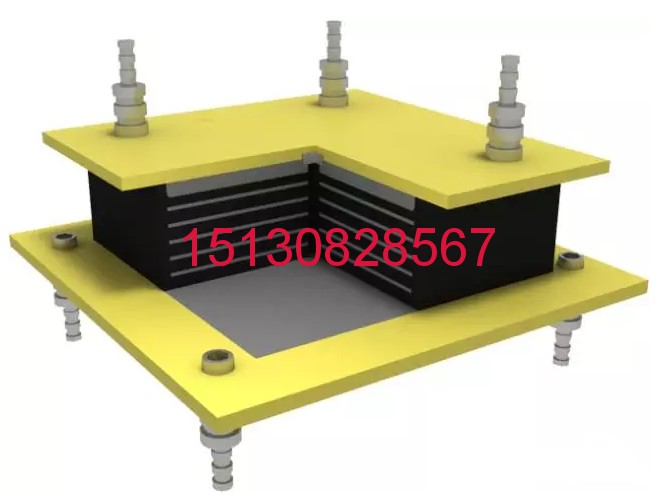

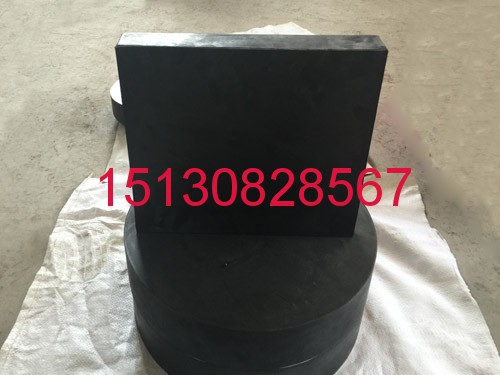

橋梁板式橡膠支座是由多層薄鋼板與多層橡膠片硫化粘合而成*種普通橡膠支座產品,這種產品具有足夠的豎向剛度,能夠?qū)⒅ё喜繕?gòu)造的反力可靠的傳遞給墩臺,支座具有良好的彈性,以應對橋梁的梁端的轉動；又有較大的剪切變形能力，以滿足上部構造的水平位移。

橋梁板式橡膠支座適用于公路橋梁、鐵路橋梁、城市立交橋。主要功能是將上部的反力可靠地傳遞給墩臺，并同時能完成梁體結構由于制動力溫度、混凝士的收縮徐變及荷載作用等引起的水平位移及梁端的轉動。

由多層高彈性的橡膠為主體材料，與薄鋼板鑲嵌、粘合、硫化而成。該產品有足夠的豎向剛度以承受垂直荷載，且能將上部構造的壓力可靠地傳遞給墩迨臺；有良好的彈性以適應梁端的轉動；有較大的剪切變形以滿足上部構造的水平位移。橡膠以其獨特的功能從根本上改善了橋梁支座的性能。

橋梁橡膠支座的正確安裝步驟：
先使支座和支承墊石按設計要求準確就位。架梁落梁時，T型梁的縱軸線要與支座**線重合；板梁、箱梁的縱軸線與支座**線相平行。為落梁準確，在架第*跨板梁或箱梁時，可在梁底劃好二個支座的十字位置**，在梁的端立面上標出兩個支座的位置**線的鉛直線，落梁時使之與墩臺上的位置**線相重合。以后數跨可依照第*跨梁為基準進行。在架梁落梁時要平穩，防止壓偏或產生初始剪切變形,大*可以參考鐵路橋梁板式橡膠支座規格表 。在安裝T型橋梁時，若橡膠支座比梁筋底寬，則應在支座與梁筋底之間加設比支座大的鋼筋混凝土墊塊或厚鋼板做過渡層，以免支座局 部受壓，而形成應力集中。

橋梁支座是連接橋梁上部結構和下部結構的重要結構部件。它能將橋梁上部結構的反力和變形（位移和轉角）可靠的傳遞給橋梁下部結構，從而使結構的實際受力情況與計算的理論圖式相符合。

橋梁支座架設于墩臺上，頂面支承橋梁上部結構的裝置。其功能為將上部結構固定于墩臺，承受作用在上部結構的各種力，并將它可靠地傳給墩臺；在荷載、溫度、混凝土收縮和徐變作用下，支座能適應上部結構的轉角和位移，使上部結構可自由變形而不產生額外的附加內力。

橋梁支座類型很多，主要根據支承反力、跨度、建筑高度以及預期位移量來選定。

傳統的常用橋梁支座有：墊層支座、平板支座、弧形支座、搖軸支座、鉸式固定支座以及鉸式輥軸支座等。

①墊層支座。用油毛氈或石棉板做成墊層支承上部結構,用于跨度小于6米（鐵路橋）或10米（公路橋）的簡支板式橋和梁式橋。

②平板支座。由上、下兩塊平面鑄鋼板（座板）構成,用于跨度小于8米或12米的梁式橋。座板之間如加設銷釘，即可構成固定支座。

③弧形支座。其活動支座系由平板支座中的下座板改為圓弧面板而成（圖2a），可提高其滑移和轉動性能，用于跨度小于20米的公、鐵路橋。在座板間加銷釘即成固定支座。

④搖軸支座。用鑄鋼搖軸與上、下座板組成(圖2b)的活動支座，用于中等跨度梁式橋。

⑤鉸式固定支座。由鑄鋼上、下擺組成（圖2c）,兩擺之間嵌以擺卡,以控制橫向滑動。是用于大跨度梁式橋的固定支座。

⑥鉸式輥軸支座。在鉸式固定支座的下擺下面加設鍛鋼輥軸和鑄鋼座板而成（圖2d），輥軸的數量及尺寸根據支承反力的大小來確定。常用于大跨度梁式橋的活動支座。

⑦雙向活動支座。系由兩層互相疊置，而在正交的兩個方向均能滾動的鉸式輥軸支座構成，用于寬度大的梁式橋。

支座的病害癥狀及原因分析：
1.支座脫空：支座墊石和梁底鋼板不水平。
2.支座異常變形：大多因為落梁時不夠平穩，支座存在較大的初始剪切變形。
3.支座不能正?；瑒樱憾枕斅溆写罅康幕炷晾?，不銹鋼板銹蝕，摩阻力變大。
4.支座開裂：施工因素、支座質量問題、超載車輛的影響、支座墊石的影響以及其他因素。

主要更換方案：
1.扁型千斤頂法
把超薄的液壓千斤頂安放在主梁與蓋梁的狹小的空間內，直接頂升梁體，利用百分表觀測梁體上升的速度，以保證橋跨各梁體受力均勻同步提升。該方法是目前使用*廣泛的頂升方法。
2.鞍型支架法
用橋墩本身做支撐在蓋梁上搭設支架，設計成“鞍型支架”，放置千斤頂來頂升梁體。
3.枕木滿布式支架法
在地面上設置枕木，以枕木為基礎，設置滿布式或部分木支架至橋梁梁體處，在支架上安置千斤頂頂升梁體。
4.鞍型支架法
用橋墩本身做支撐在蓋梁上搭設支架，設計成“鞍型支架”，放置千斤頂來頂升梁體。

方案的實施：
1.配載計算及配載車布置
為保證*孔橋梁的整體受力及同步頂升，首先應按照設計文件計算橋面、中梁、邊梁、護欄等上部構造的重量，然后根據整體重量均衡的原則進行配載，通常選用車輛均勻布置配載，保證頂升過程中受力均衡。
2.主要施工材料設備
機械名稱：發電機組，電焊機，液壓站，單向超薄千斤頂，百分表，手動千斤頂，配載車，登高吊籃架，氣割設備，液壓分配均衡器，高壓分配油管。

QZ球形橡膠支座主要由上支座板、下支座板、球形板、聚四氟乙烯滑板（即平面四氟板、球面四氟板）及橡膠擋圈組成*種橡膠支座產品。它只是將盆式支座中的橡膠板改為球面四氟板；中間鋼板及底盆亦相應地改成球面，減小了摩擦系數。其位移由上支座板與平面四氟板之間的滑動來實現。在上支座板上設置導向槽或?qū)颦h(huán)來約束支座的單向或多向位移，可以制成球形單向活動支座和固定支座。通過球形板和球面四氟板之間的滑動來滿足支座轉角的需要。

QZ球形橡膠支座特點

1、球形橡膠支座通過球面?zhèn)髁?，不會出現力的縮頸現象，作用在混凝土上的反力比較均勻；

2、球形支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程，轉動力矩小，而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關，與支座轉角大小無關，特別適用于大轉角的要求，設計轉角可達0.05rad.

3、QZ球型支座各向轉動性能*致，適用于寬橋、曲線橋；

4、這種支座產品不用橡膠承壓，不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。

GPZ系列盆式支座有1000-50000KN二十八個*別，每個*別固定(GD)單向活動(DX)和雙向活動(SX)三種，本系列支座具有建筑高度低，滑移面摩擦系數小，承載能力大，轉動性能靈活，緩沖性能好，構造簡單，重量輕，價格便宜等優點，是建筑連續梁式橋的*佳支座。
  GPZ系列支座的特點
1、采用不銹鋼板與聚四氟乙烯模壓板簡的平面滑崐移作為支座的滑移面，具有低的摩擦系數，承載能力大崐、變形小、耐磨耗、抗腐蝕能力強。
2、采用密封的橡膠興不但不大提高了支座的承載能力及橡膠的壽命，更為重要的是保證了支座具有靈活的轉動性能及良好的緩沖性能。
3、支座的構造簡單、重量輕、價格便宜。具有明顯的經濟效果。
4、支座建筑高度低，對橋梁設計非常有利。
GPZ系列支座的性能
1、豎向承載力(支座反力)的分*
本系列盆式橡膠支座的豎向承載力(支座反力)分為31*(0.08MN～60MN)：
800KN 1000KN 1250KN 1500KN 2000KN 2500KN 3000KN 3500KN 4000KN 5000KN 6000KN 7000KN 8000KN 9000KN 10000KN 12500KN 15000KN 17500KN 2000KN 22500KN 25000KN 30000KN 32500KN 35000KN 37500KN 40000KN 45000KN 50000KN 55000KN 60000KN
2、支座可承受的水平力
固定支座(GD類型)單向活動支座(DX類型)，橫橋向所能承受的水平力為支座反力的10%。
3、轉角
本系列盆式橡膠去座容許的轉動角度40°

GPZ（2009）盆式橡膠支座—中華人民共和**標準《公路橋梁盆式支座》(GB/T391-2009標準)的通用設計系列通用圖代號為GPZ（09T）1500~60000（DC、SX、GD），系列支座型號為GPZ（2009）0.4~060（DC、SX、GD）。

GPZ2009盆式支座設計依據：
1、《公路鋼筋混凝土及預應力混凝土橋涵設計規范》（JTG D62-2004）。
2、《公路橋涵鋼結構及設計規范》（JTJ025-86)。
3、《橋梁球型支座》（GB/T17955-2009）。
4、《公路橋梁盆式支座》（JT/T391-2009)。

GPZ2009盆式支座應用范圍：
GPZ2009盆式支座適用于橡膠軸承力的10005000kn以上的大跨度橋梁，城市道路橋梁盆式橡膠支座。主要類型和structuresbasin式橡膠支座按其工作特性可分為固定橡膠軸承，橡膠軸承和*個可移動的單向活動三種橡膠軸承。橡膠軸承固定的板式橡膠，橡膠墊板，承壓橡膠板，橡膠密封環，緊固環和橡膠軸承鋼錨螺栓等部件，它主要用于承受垂直力和角度，并在橋下縱向和橫向力。可移動的橡膠軸承的板式橡膠支座，橡膠墊板，承壓橡膠板，橡膠密封圈，鋼環箍，中間李寧板，聚四氟乙烯板，不銹鋼板和橡膠支座地腳螺栓等，它是用來支持橡膠支座豎向力和角度，并能適應橋縱向和橫向位移的需要。單向活動橡膠支座的結構和可移動的橡膠軸承相同，但在橡膠軸承兩側的中央槽（或設置橫向限位板），限制了橡膠支座水平（或垂直）位移。固定支座?？梢苿拥南鹉z軸承縱向可移動的橡膠支座，盆式橡膠支座的板式橡膠支座、橋梁上部結構（梁）的連接，橫梁運動；板式橡膠支座固結墩上，承受上部結構和力的傳遞到碼頭。

圓形板式橡膠支座

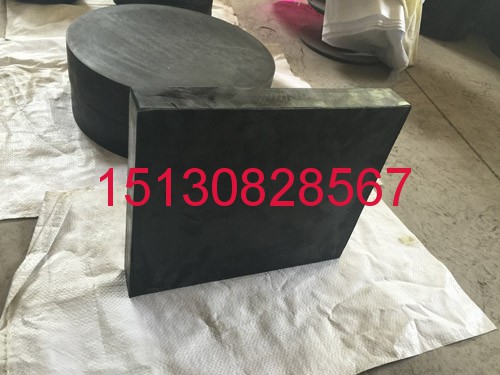

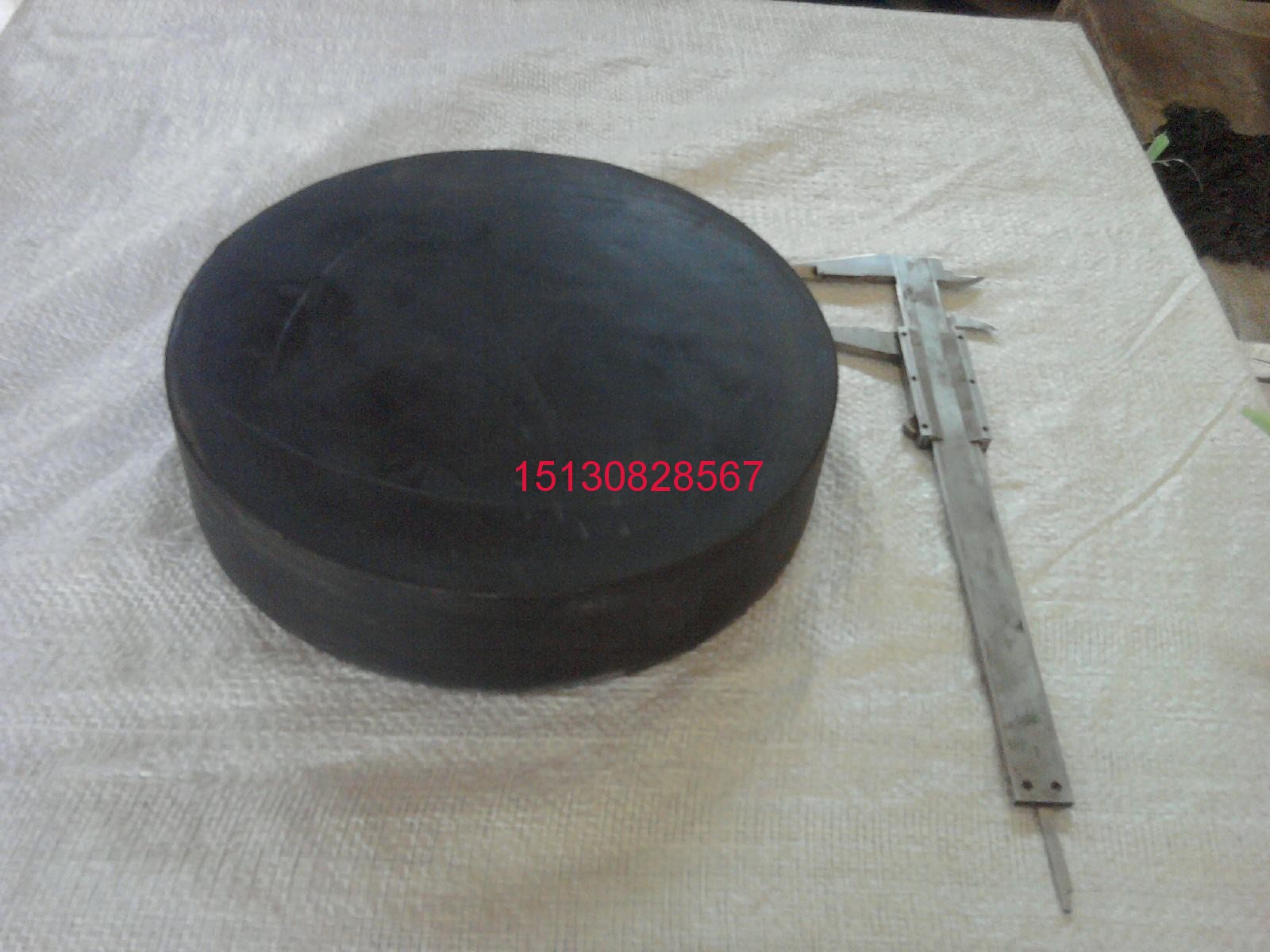

圓板式橡膠支座由多層橡膠片與薄鋼板鑲嵌、粘合在*定壓力、*定溫度和*定時間內硫化壓制而成。有足夠的豎向剛度以承壓垂直荷載，能將梁板上部構造的反力可靠地傳遞給墩臺，有良好的彈性，以適應梁端的轉動；又有較大的剪切變形以滿足上部梁體構造的水平位移。

圓板式橡膠支座特點：圓形板式橡膠支座在橋梁建筑、水電工程、房屋抗震設施上已廣泛應用，與原用的鋼支座相比，有構造 簡單，安裝方便；節約鋼材，價格低廉；養護簡便，易于更換等優點，且本品建筑高度低，對橋梁設計與降低造價有益；有良好的隔震作用，可減少活載與地震力對建筑物的沖擊作用。

圓板式橡膠支座產品用途：
GYZ系列圓型普通板式橡膠支座：該支座具有水平剪切的各向同性，能良好傳遞上部構造多的變形。在彎、斜橋的使用中優點突出。適用于曲線橋、斜交橋及圓柱墩橋

圓板式橡膠支座由若干層橡膠片與薄鋼板經加壓硫化而成。有足夠的豎向剛度，滿足垂直荷載，同時具有良好的彈性以適應梁端的轉動。具有較大的剪切變形以滿足上部構造的水平位移;并且具有良好的防震作用，可減輕動載對上部構造與墩臺的沖擊作用。構造簡單，安裝方便，價格低廉，養護簡便，易于更換。
